SulfarGuard废水管捆绑修剪冷却器

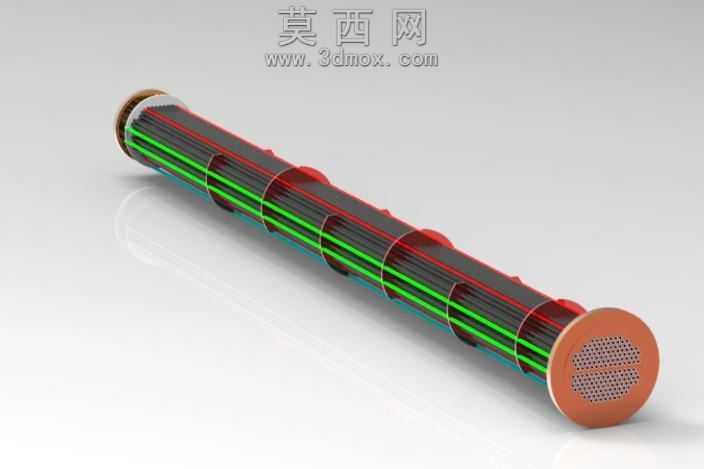

该冷却器作为换热设备的核心组成部分，采用三维建模软件完成全参数化设计，整体为卧式长筒型结构，建模过程中严格遵循工业换热设备的设计规范，对各部件的尺寸比例、装配关系进行了精准还原。模型主体外壳采用金属材质渲染，两端端盖设置有密集的流体通孔，用于实现换热介质的流通，筒身内部沿轴向排布多组平行换热管束，管束外侧通过等距分布的红色折流板进行固定与导流，折流板的间距经过优化设计，既可以提升壳程流体的湍流程度，强化换热效率，也能对管束起到稳定支撑作用，避免运行过程中出现振动损伤。管束表面采用亮绿色的防腐材质渲染，对应废水处理场景下的耐腐需求，筒身外侧设置有分段式的捆绑固定结构，用于设备安装时的定位与紧固。渲染阶段采用了工业级写实材质表现，金属外壳的哑光质感、端盖的橙色防腐涂层、管束的光滑耐腐表面都得到了清晰呈现，光影效果突出了设备的结构层次，能够直观展示内部管束排布与外部支撑结构的设计逻辑。设计过程中充分考虑了废水换热工况的使用需求，在保证换热面积充足的前提下，优化了管束的排列方式与折流板的结构形式，既提升了换热效率，也方便后期对管束进行修剪维护与更换，整体结构紧凑，装配逻辑清晰，各部件之间的配合关系明确，可直接用于换热设备的结构展示、教学演示以及后续的工程化设计参考。
