桁架式高位储水供水塔结构设计

　　在村镇集中供水、小型工矿点临时供水、偏远作业区供水系统搭建场景中，高位储水水塔是保障供水压力稳定、储备应急用水量的核心构筑物，这类桁架式水塔相比传统混凝土浇筑水塔，具备施工周期短、构件可预制拼装、后期维护拆解方便的优势，尤其适合供水规模不大、场地条件有限、需要快速搭建供水系统的场景。

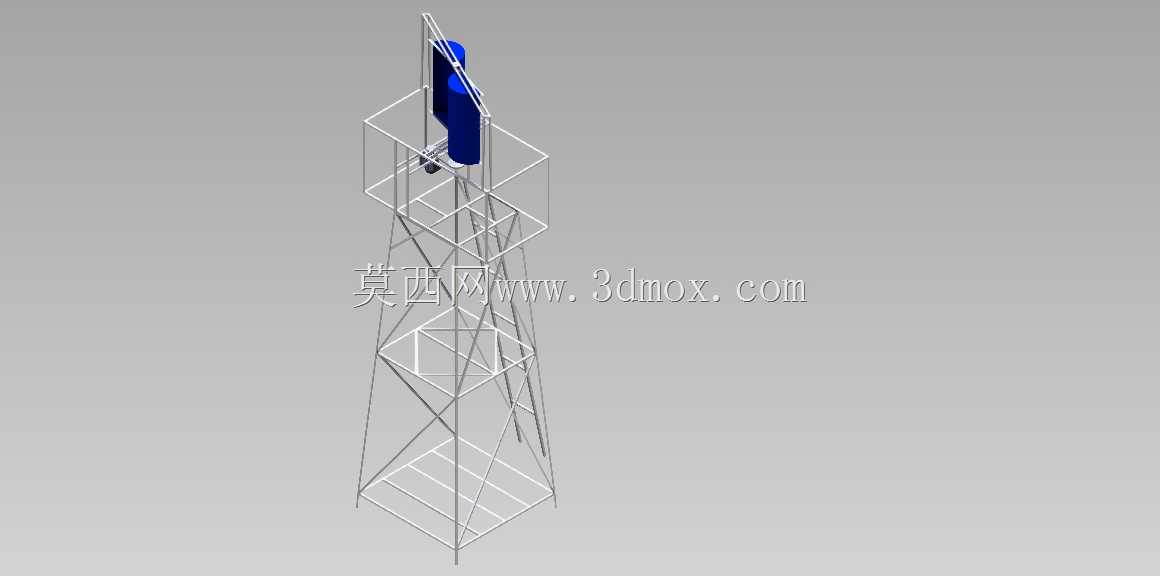

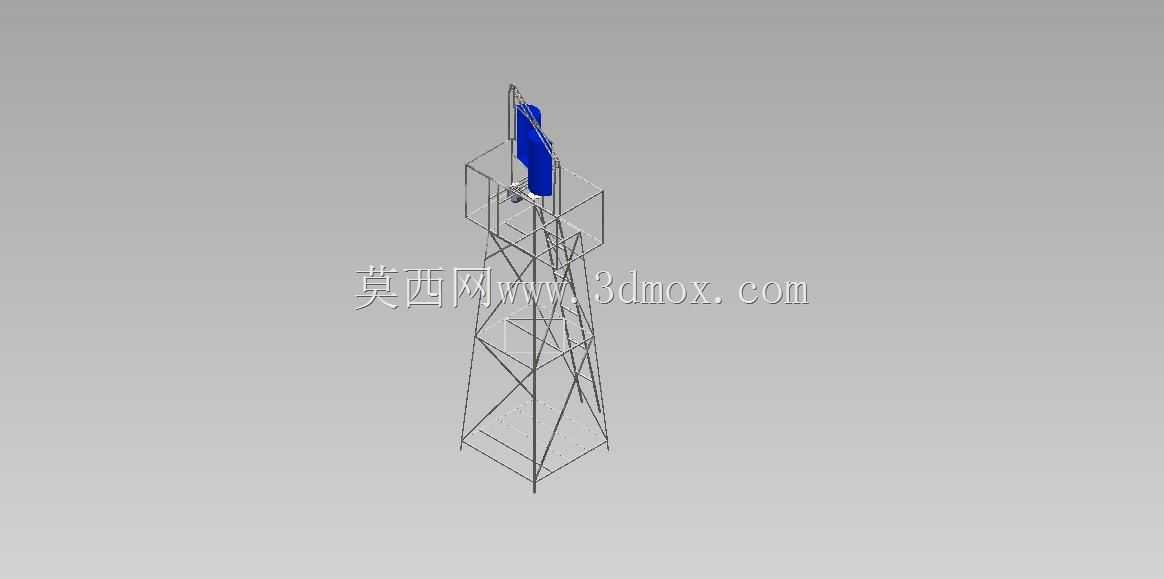

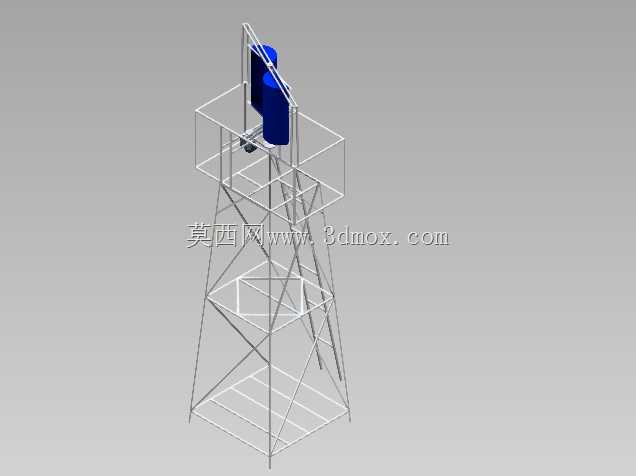

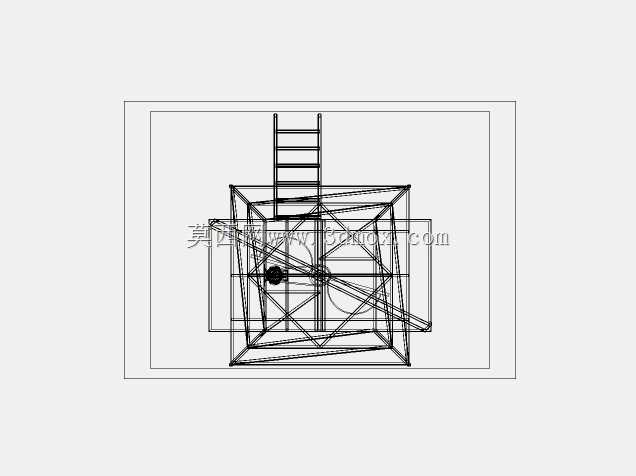

　　这套水塔采用空间桁架塔架作为承重主体，塔架主体由等边角钢通过节点板螺栓拼接而成，整体为四棱锥台渐变结构，底部支腿跨距更大，可降低基础单位面积承压，适配多数普通硬化地面的基础施工要求，无需做超深桩基处理，能减少现场土建工作量。塔架从底部向上逐步收窄，顶部设置操作平台与储水罐体安装位，顶部操作平台预留了检修通道与护栏安装位，方便后期运维人员攀爬至顶部对储水罐体、进出水管道、液位监测装置进行检修维护。

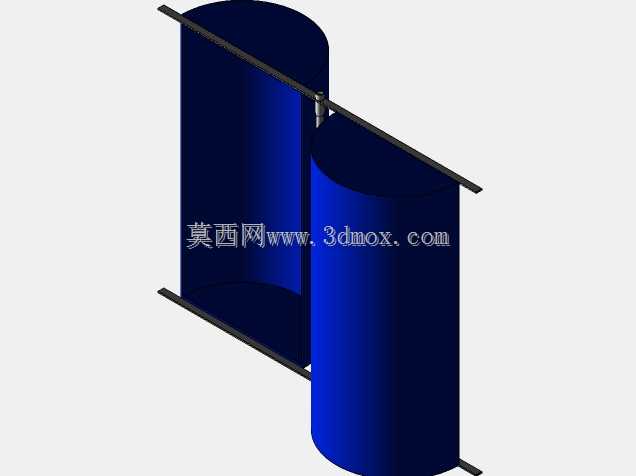

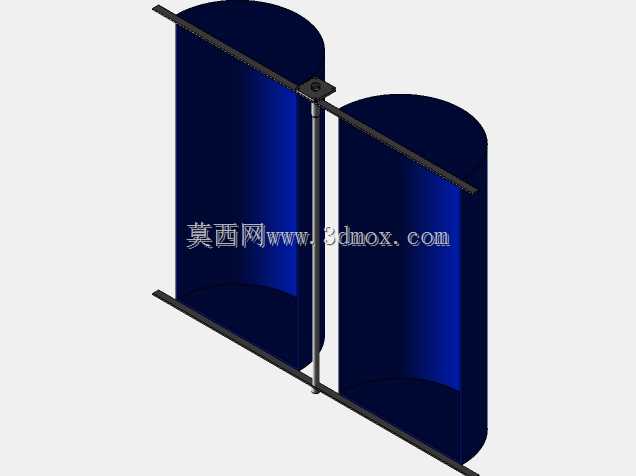

　　储水罐体设置在塔架顶部最高位置，依靠高度差形成自然供水压力，无需额外增设恒压供水泵组即可满足供水管网的基础压力要求，罐体采用立式圆柱形结构，迎风面截面更小，可降低高空中风载荷对整体结构的冲击，罐体侧面设置爬梯连接顶部操作平台，罐体顶部设置检修人孔与溢流、通气接口，底部设置进出水总管与排污接口，管路沿塔架内侧桁架杆件敷设，每隔固定间距设置管卡与塔架杆件固定，避免管路在风载下产生晃动疲劳。

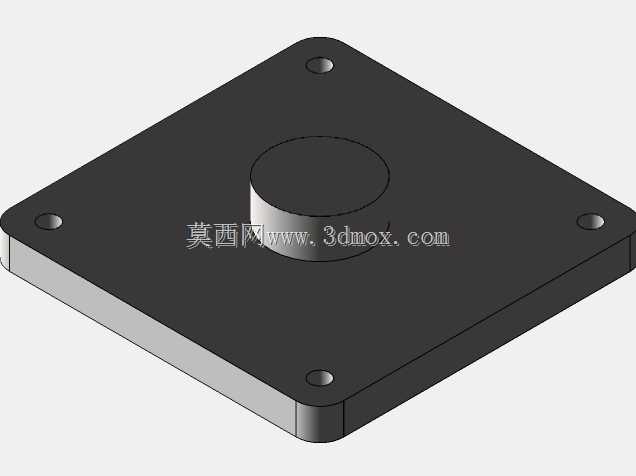

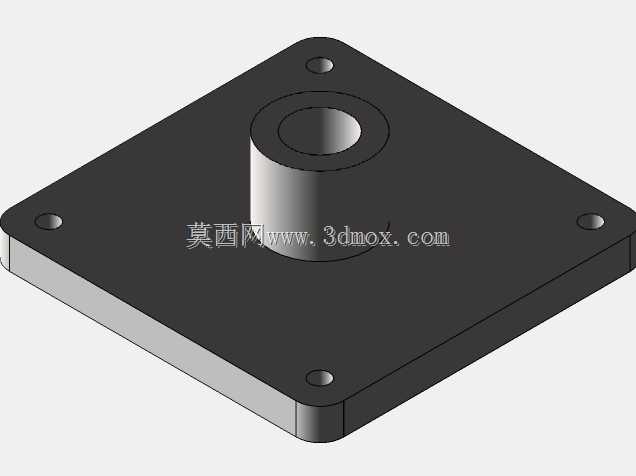

　　设计过程中首先根据供水覆盖范围的用水量、所需供水压力确定塔架总高度与储水罐体容积，再结合项目所在地的常年最大风速、积雪覆冰厚度等自然载荷条件，核算每一段桁架杆件的截面规格与节点连接强度，塔架所有杆件连接节点均采用螺栓铰接形式，所有构件均可在工厂预制完成后运输至现场拼装，无需现场焊接作业，降低现场施工对设备与人员的要求。塔架底部四个支腿均设置预埋底板，通过地脚螺栓与混凝土基础固定，每个支腿位置设置斜向支撑增强底部结构抗倾覆能力，整体结构的重心落在四个支腿围成的矩形中心区域，保障极端大风天气下的结构稳定性。

　　从安装边界来看，塔架安装所需的场地平整范围需大于底部支腿最大跨距两米以上，预留出构件拼装与吊装设备的作业空间，基础施工时需提前预埋进出水管道的穿路套管，避免后期管路敷设破坏硬化地面。塔架整体拼装可采用地面分段组装后整体吊装的方式，也可采用逐段杆件高空拼装的方式，可根据现场吊装设备的起重能力灵活选择施工方案。储水罐体安装完成后需做满水渗漏试验，确认无渗漏后再连接外部供水管网，塔架所有金属构件表面均做热浸镀锌防腐处理，可适应户外露天长期使用的防腐要求，减少后期防腐维护的频次。

　　这类桁架式水塔的结构设计充分考虑了户外使用的各类载荷工况，在保障结构强度与稳定性的前提下尽可能减少钢材用量，控制整体建造成本，同时模块化的构件设计让其具备很强的场景适配性，既可以作为小型村镇的永久性供水设施，也可以作为临时施工场地、野外作业区的临时供水设施，使用完成后可拆解转运至其他场地重复利用，相比传统固定式水塔具备更好的灵活性与经济性。在结构建模过程中，所有杆件的连接节点均按照实际螺栓连接的结构做了细节还原，可直接用于构件加工图的导出与施工方案的模拟验证，也可作为同类桁架式高耸构筑物设计的参考案例，帮助设计人员快速调整参数适配不同高度、不同容积的水塔设计需求。
