工业产线线网剖面工位布局三维设计

　　这套布局方案针对中小型离散制造车间的线网架设需求设计，核心解决车间内动力线缆、信号线缆、气路管线的分层排布与工位匹配问题，避免传统车间布线杂乱、管线交叉干扰、后期维护动线受阻的常见痛点。从实际应用场景来看，该布局适配多工位并行的装配、检测类产线，可覆盖电子组件装配、小型机械部件分装、低压电气元件组装等多个生产场景，布局中预留的立式支撑结构可直接作为线网吊挂的承载支点，无需额外在车间顶面架设复杂的吊装龙骨，对于层高不足4米的老旧厂房改造场景适配性极强。

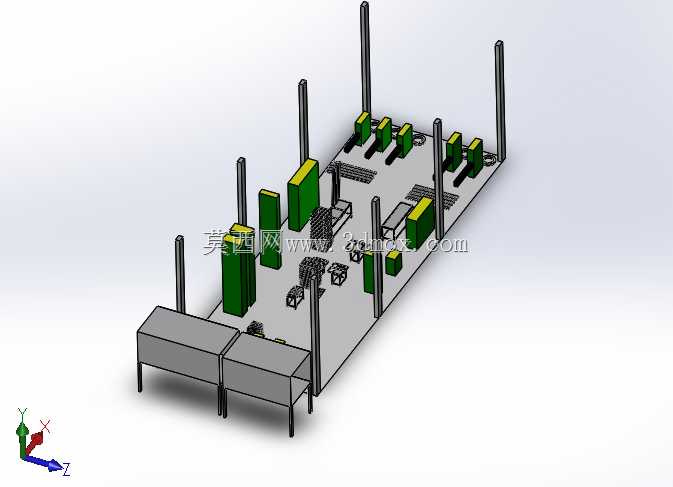

　　从功能特性上看，布局将线网支撑立柱沿产线作业区的外侧边界排布，所有立柱的安装点位均避开了作业人员的操作动线与物料转运通道，立柱间距根据下方工位的设备宽度做了差异化调整，对应重载工装台的位置立柱间距收窄，可承载更粗的动力线缆与多回路气路管道，对应轻量作业工位的位置立柱间距适当放宽，减少立柱对作业视野的遮挡。布局左下角设置的两组连体工装台，台面高度按照人体站立作业的850mm标准高度设计，台体下方预留了400mm的容腿空间，台体后侧与线网立柱的间距控制在600mm，刚好满足管线从台体后侧垂直下接至工位设备的走线需求，不会出现管线斜拉横跨作业区的问题。

　　设计过程中优先梳理了所有工位的管线需求类型，将强电动力回路的走线位布置在靠近立柱外侧的区域，弱电信号回路的走线位布置在靠近产线内侧的区域，两类走线区域预留了150mm的安全间隔，避免强电对信号传输产生电磁干扰；气路管线的排布位设置在强电与弱电区域的中间层，所有管线的垂直下接点均对应每个工位的后侧边角位置，不会占用工位的台面操作空间。从安装边界来看，整个布局的整体外轮廓长度可根据产线实际工位数量做模块化拓展，单组标准布局段的宽度控制在2.4米，可适配车间内常见的3米宽柱网间距，安装时所有立柱的底座固定点位均避开了地面的预埋管线与排水沟位置，立柱底部采用膨胀螺栓固定的方式，无需对地面做大规模开槽处理，后期产线调整时可快速拆卸移位。

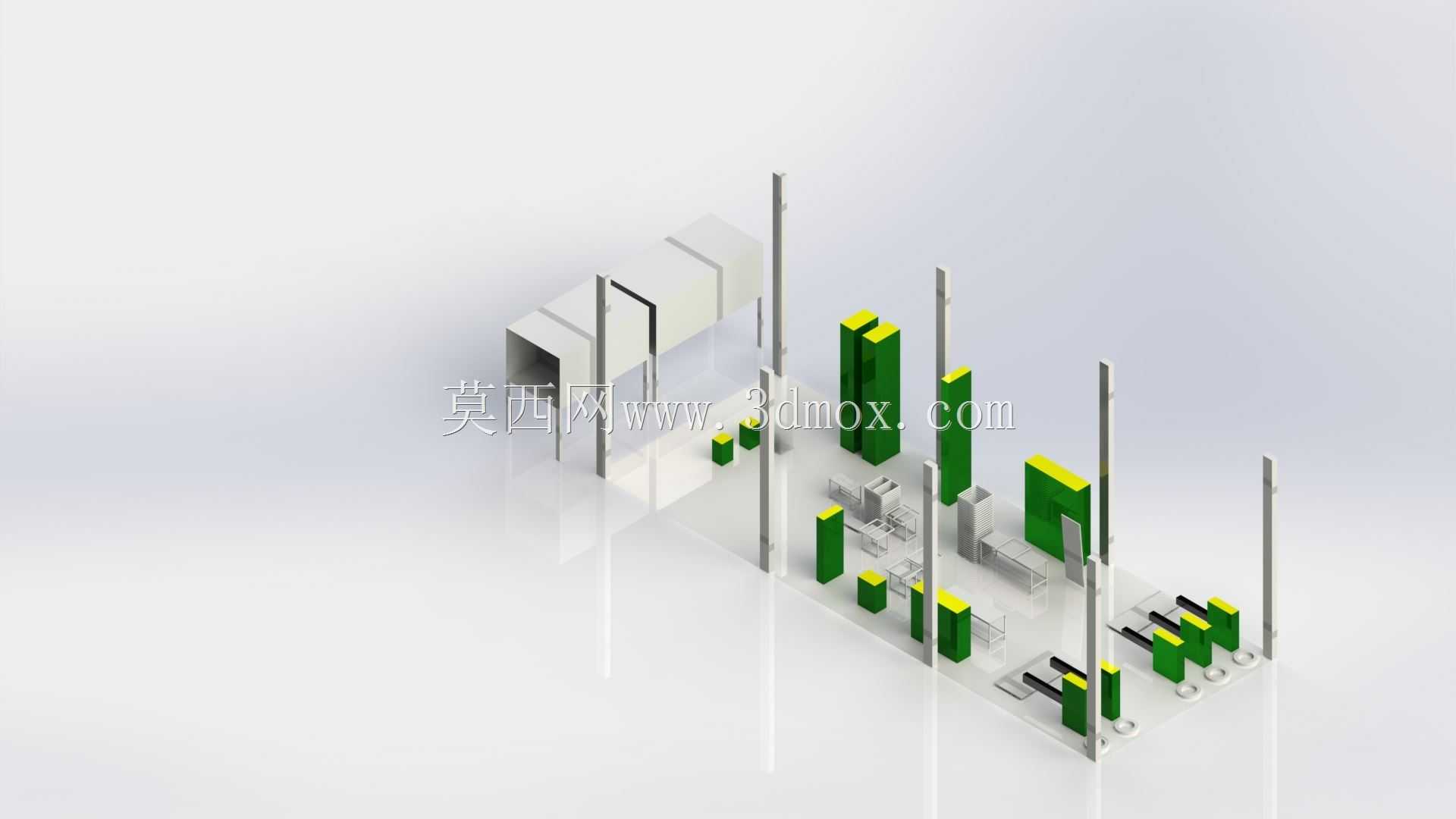

　　布局中不同高度的绿色块状结构对应不同类型的集线分线装置，安装高度统一设置在距离地面1.8米的位置，既避免人员走动时误碰，又能保证操作人员站在地面即可完成分线装置的日常检修与线路调整，不需要额外借助登高梯具。整个线网剖面的分层高度做了明确划分，最上层为强电主干线层，距离地面2.8米，中间层为气路主干与弱电主干层，距离地面2.3米，最下层为工位分支接线层，距离地面1.8米，三层之间预留了足够的操作空间，方便后期新增工位时的线路接驳作业。布局中还预留了物料周转的通道宽度，工装台与对面作业区的通道净宽达到1.2米，可满足手动液压周转车的双向通行需求，所有线网的吊挂部件均未侵入通道的净空范围，避免转运物料时发生刮碰。针对产线可能的工艺调整需求，布局中的立柱上预留了多组标准化的安装孔位，可根据后续工位设备的增减调整分线装置的安装位置与走线方向，不需要对立柱结构做二次切割焊接，大幅降低产线迭代改造成本。
