谷轮压缩机专用阀板密封垫片结构设计

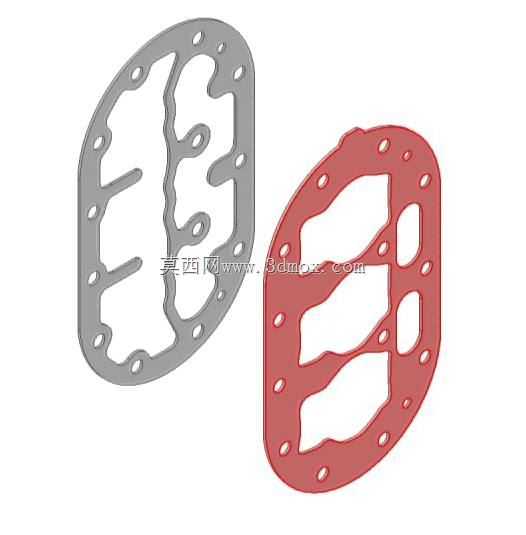

　　这款密封垫片主要适配Copeland d3ss1-100x-awm/d型半封闭制冷压缩机的阀板安装位，是制冷系统压缩腔与阀组之间实现静密封的核心零件，直接决定压缩机运行过程中的高低压腔隔离效果，一旦出现密封失效，会直接导致制冷量衰减、排气温度异常升高、压缩机负载陡增甚至阀片击穿等故障。从结构设计来看，垫片整体采用腰型轮廓，完全匹配对应型号压缩机阀板的安装边界，周向均匀排布的安装孔位严格对齐阀板与缸体的紧固螺栓位置，孔位公差控制在±0.1mm范围内，避免安装时出现孔位错位导致的垫片压偏、局部密封比压不足问题。

　　垫片上的异形镂空结构完全对应阀板上的吸气通道、排气通道以及定位凸台位置，其中三个大尺寸镂空区域为吸气流通通道，两个小尺寸腰型镂空为排气流通通道，通道边缘做了0.2mm的圆弧过渡处理，避免垫片安装后边缘切割气流产生异常涡流，同时也能减少垫片在长期高低温交变环境下出现的边缘应力开裂问题。在实际制冷系统应用场景中，这类垫片需要长期耐受-40℃到150℃的温度交变，同时要兼容R22、R404A、R134a等多种常用制冷冷媒以及对应的冷冻机油，因此建模过程中完全还原了垫片的密封筋结构，也就是垫片表面凸起的环形密封线，这些密封筋在螺栓紧固后会产生15-20MPa的局部密封比压，足以填平阀板与缸体结合面的微观加工刀痕，实现可靠的静密封。

　　设计时还特意考虑了安装容错性，垫片上设置了两个不对称的定位缺口，与阀板上的定位销完全对应，能彻底避免安装时出现垫片装反、通道错位的问题，哪怕是现场维修的新手操作人员，也能通过定位结构快速完成正确对位。从安装边界来看，垫片的整体厚度设计为1.5mm，安装后压缩量控制在0.2-0.3mm区间，既保证足够的密封形变补偿量，又不会因为压缩量过大导致垫片被压溃、挤入流道内部。建模过程中对所有孔位、通道的位置度都做了严格的装配校验，确保与对应型号压缩机的缸体、阀板、阀片组完全适配，不会出现安装干涉、通道遮挡的问题，可直接用于制冷设备维修配件的加工生产、压缩机装配的虚拟装配校验，也能作为同类型密封垫片设计的参考结构。
