比泽尔4P-10.2Y压缩机密封垫片结构设计

　　在商用制冷机组的运维与配件开发场景中，压缩机阀板密封垫片是直接影响整机运行效率与冷媒泄漏率的核心易损件，本次针对比泽尔4P-10.2Y机型开发的密封垫片，完全匹配原装机型的阀组密封界面，可直接替换原厂老化失效垫片，解决机组运行中出现的高低压串气、冷媒渗漏、润滑油流失等常见故障。从实际装机工况来看，该垫片应用于半封闭活塞式制冷压缩机的阀板与缸体、阀板与气缸盖之间的密封界面，工作环境长期接触R22、R404A等常见制冷冷媒与矿物类、酯类冷冻机油，工作温度区间覆盖-30℃的低温蒸发工况到120℃的排气高温工况，同时需要承受压缩机运行过程中阀片往复运动带来的周期性压力脉动，因此密封结构的设计完全围绕耐温、耐压、耐冷媒溶胀、压缩回弹率几个核心指标展开。

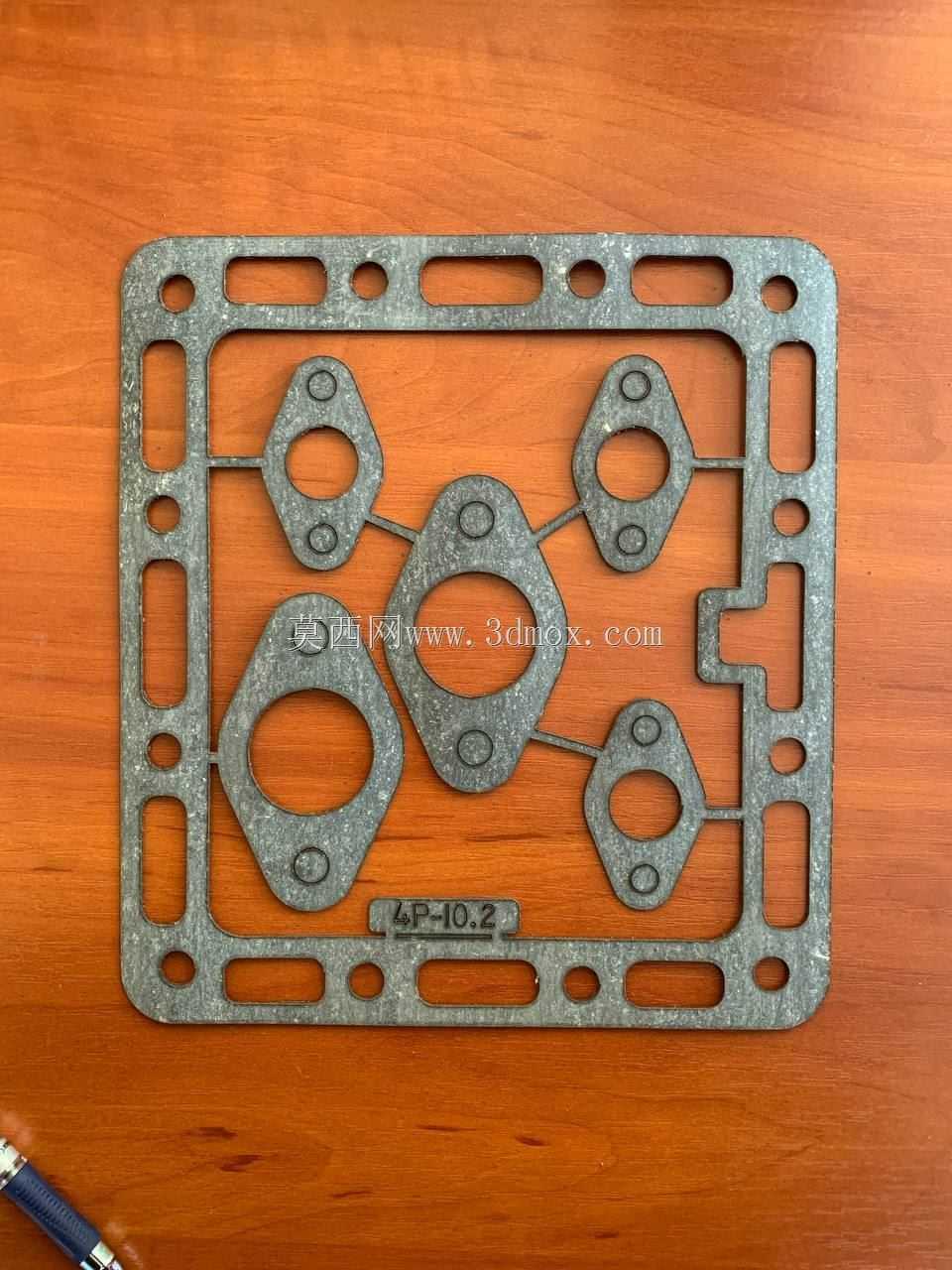

　　设计过程中首先对原装拆机垫片的安装边界做了全尺寸测绘，整体外轮廓为带圆角的矩形结构，四周均匀分布的螺栓过孔完全匹配缸体与阀板的螺栓孔位，孔位公差控制在±0.1mm以内，避免安装时出现孔位错位导致的密封面压合不均。垫片的密封筋布局完全对应阀板上的高低压腔道、吸气孔、排气孔的分布位置，中间区域的五个异形密封环分别对应四个吸气阀片安装位与一个中央排气通道的密封界面，每个密封环上的定位小孔与阀板上的定位销完全契合，安装时可直接通过定位销完成预固定，无需额外涂胶即可实现精准对位，大幅降低现场维修的装配难度。

　　垫片基材选用耐冷媒石棉橡胶复合板材，厚度控制在1.5mm，该厚度下的压缩率在12%-18%区间，回弹率不低于40%，既可以在螺栓额定扭矩下充分填充密封面的微观加工刀痕，又不会因为压缩量过大导致垫片蠕变松弛，长期运行后仍能保持稳定的密封比压。从结构细节来看，垫片四周的长圆形过孔同时兼顾了螺栓穿过与壳体散热通道的避让需求，边缘的异形缺口完全匹配缸体上的定位凸台结构，避免装配时出现方向装反的问题，中间连接各密封环的连筋在保证垫片整体结构强度、方便安装拿取的同时，尽可能减小了多余材料对阀板周边气流通道的遮挡，不会影响压缩机的吸排气流道通畅性。在建模过程中，所有密封面的轮廓线都与原装阀板的密封带做了重合校验，密封环的内径比对应阀孔直径大0.8mm，外径比阀板密封带宽度大1mm，保证压合后密封面完全覆盖密封带区域，不会出现内漏或外漏的风险。针对制冷压缩机启停过程中出现的温度交变工况，垫片的材料选型充分考虑了冷热循环下的应力松弛问题，在100℃、72小时热老化试验后，垫片的应力保留率不低于70%，可满足机组连续运行8000小时以上的密封寿命要求。

　　实际装配验证中，该垫片在额定螺栓扭矩下，各密封点的压合压力均匀分布在15-25MPa区间，完全适配半封闭活塞压缩机的密封压力要求，可有效避免运行过程中出现的冷媒外漏、高低压腔串气问题，减少机组因密封失效导致的制冷量下降、排气温度过高、润滑油碳化等连锁故障。对于制冷设备维修领域的配件开发而言，这类密封垫片的建模核心不在于复杂的曲面结构，而在于对安装边界、密封界面、工况适配性的精准把控，每一个孔位、每一处避让、每一条密封筋的尺寸都直接影响最终的使用效果，测绘阶段的尺寸偏差哪怕只有0.5mm，都可能导致安装时孔位错位、密封带偏移，最终引发密封失效。
