减压阀内部组件结构设计方案

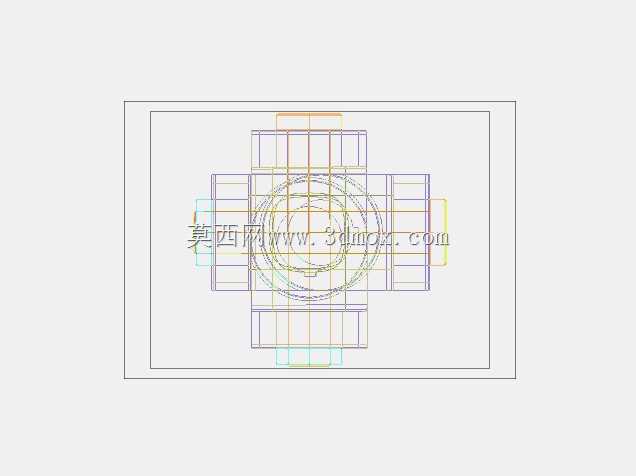

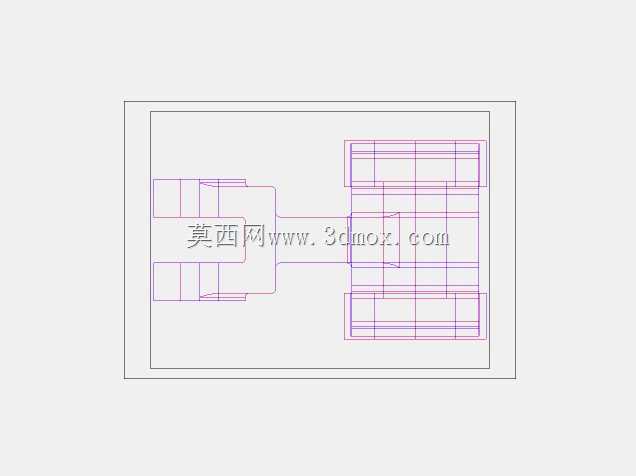

　　在工业流体输送管网、车间气动控制系统以及民用供水调压支路中，这类减压阀核心组件的结构合理性直接决定整条管路的压力稳定性，不少现场运维人员都遇到过阀件调压偏差大、长期运行后密封面磨损快的问题，追根溯源大多是前期结构设计阶段没有匹配实际工况的安装边界与受力特性。这套组件的设计没有沿用常规一体式阀腔的思路，而是将压力感应腔、节流调节段、输出稳压段做了分体式布局，从结构上避免了高压侧流体长期直接冲刷调节密封面的问题，左侧的输入连接端采用对称式的法兰对接结构，对接面的密封槽预留了0.8mm的压缩余量，适配常用的丁腈橡胶或者氟橡胶密封圈，安装时不需要额外加工密封垫片，直接对接管路法兰即可完成输入端固定，整体安装长度控制在常规同通径减压阀的标准尺寸范围内，不需要对原有管路进行切割改造就能直接替换老旧阀件。

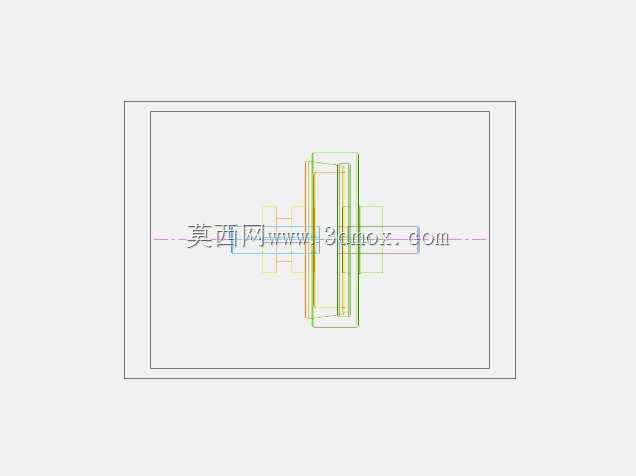

　　中间的连接通道做了渐扩式的流道设计，流体从高压侧进入后不会直接冲击调节阀芯，而是顺着流道缓慢扩容降压，减少了紊流带来的压力波动，也降低了流体对阀体内壁的气蚀损伤，右侧的稳压腔采用多层叠合的结构布局，内置的弹簧导向槽与活塞行程限位做了同轴度公差约束，设计时将活塞的最大行程控制在12mm以内，既保证了足够的压力调节范围，又避免了行程过大导致的阀芯卡滞问题。从实际应用场景来看，这套组件既可以用在压缩空气系统的支路调压，将上游0.8-1.2MPa的压缩空气稳定在0.2-0.6MPa的设备使用压力区间，也可以适配低压供水系统的静压调节，组件的所有过流面都做了圆角过渡处理，没有直角突变的流道结构，能减少流体流经阀件时的压力损失，相比同规格的常规减压阀，压损可以降低15%左右。

　　设计过程中特意将易损的密封件、调节弹簧都设置在可拆卸的侧端盖位置，现场维护时不需要将整个阀体从管路上拆下，只需要打开侧端盖就能更换易损零件，大幅降低了运维的时间成本，组件的所有连接螺栓孔都采用等距圆周布局，通用互换性强，不同批次的同规格零件可以直接替换，不需要额外配做加工。在安装边界的考量上，组件的外围轮廓没有突出的不规则结构，相邻管路的安装预留间隙只需要留出30mm的操作空间就能完成螺栓紧固，不会出现部分特殊结构阀件需要预留大半径操作空间的问题，对于空间紧凑的设备内部气路安装场景适配性更强。
