丹佛斯电动驱动调节阀结构设计

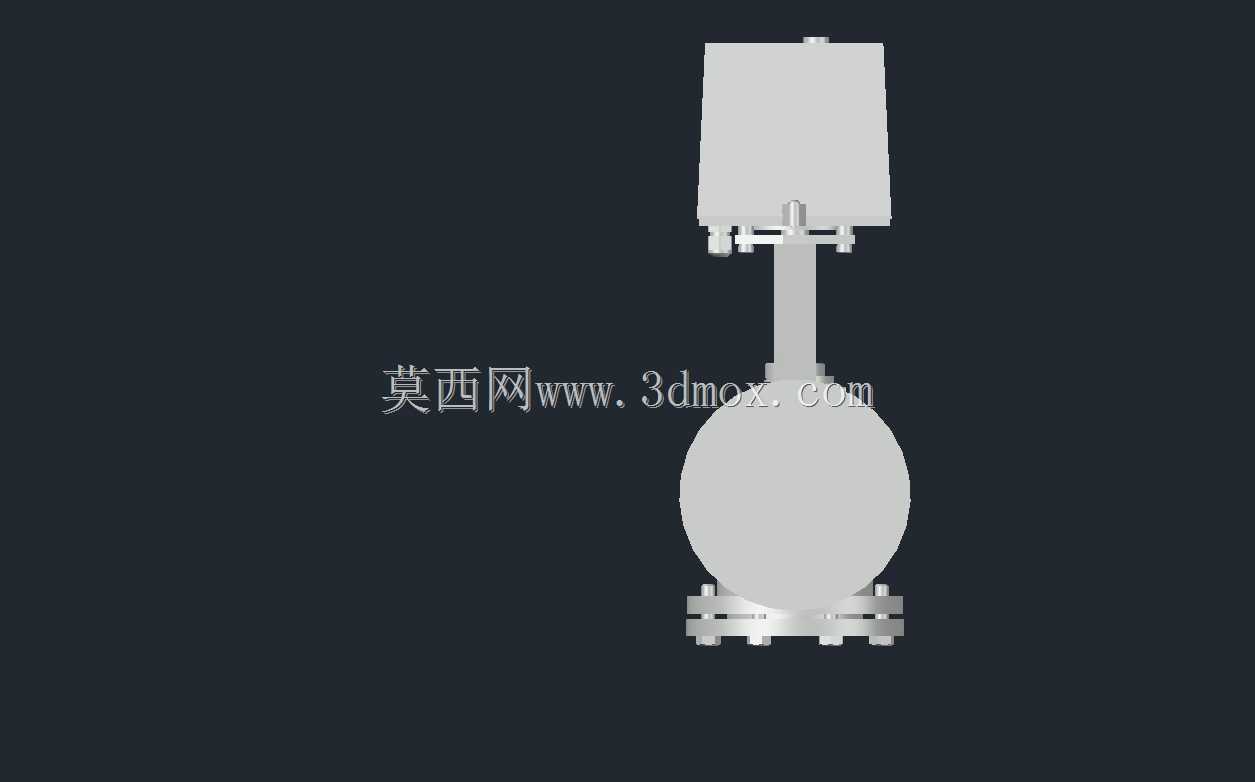

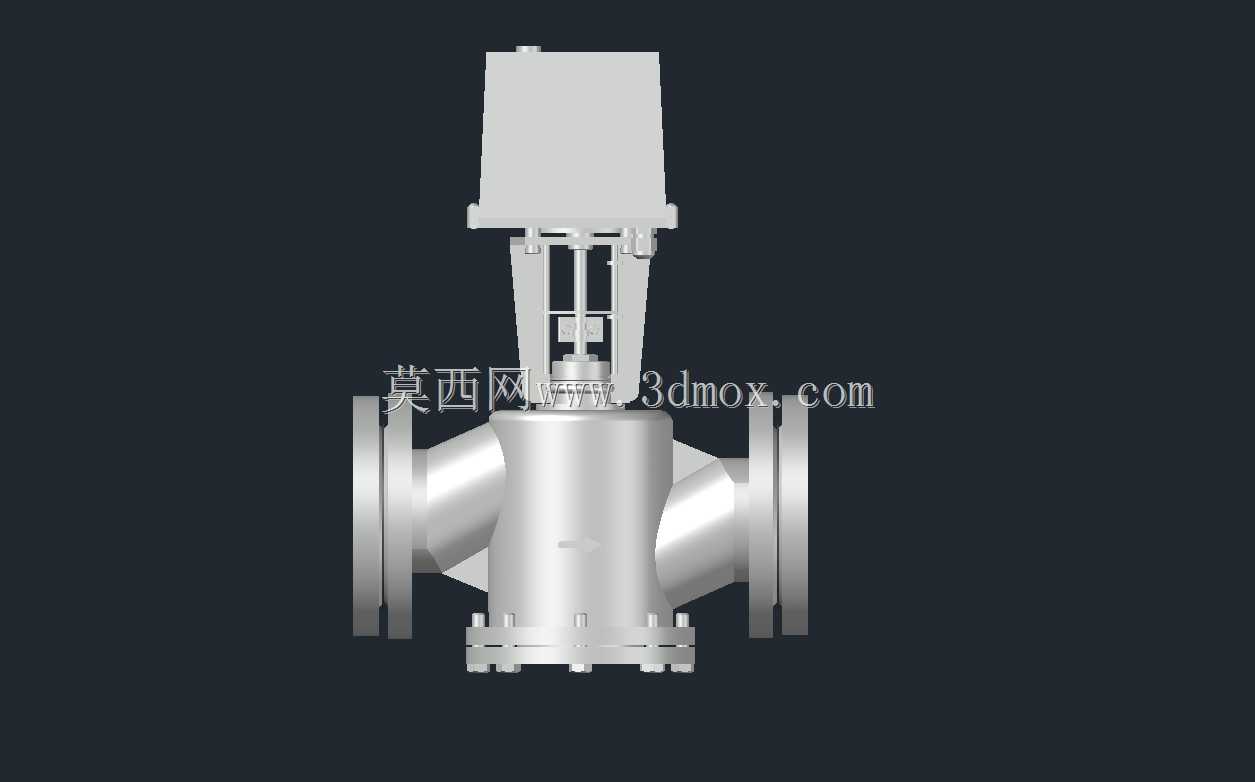

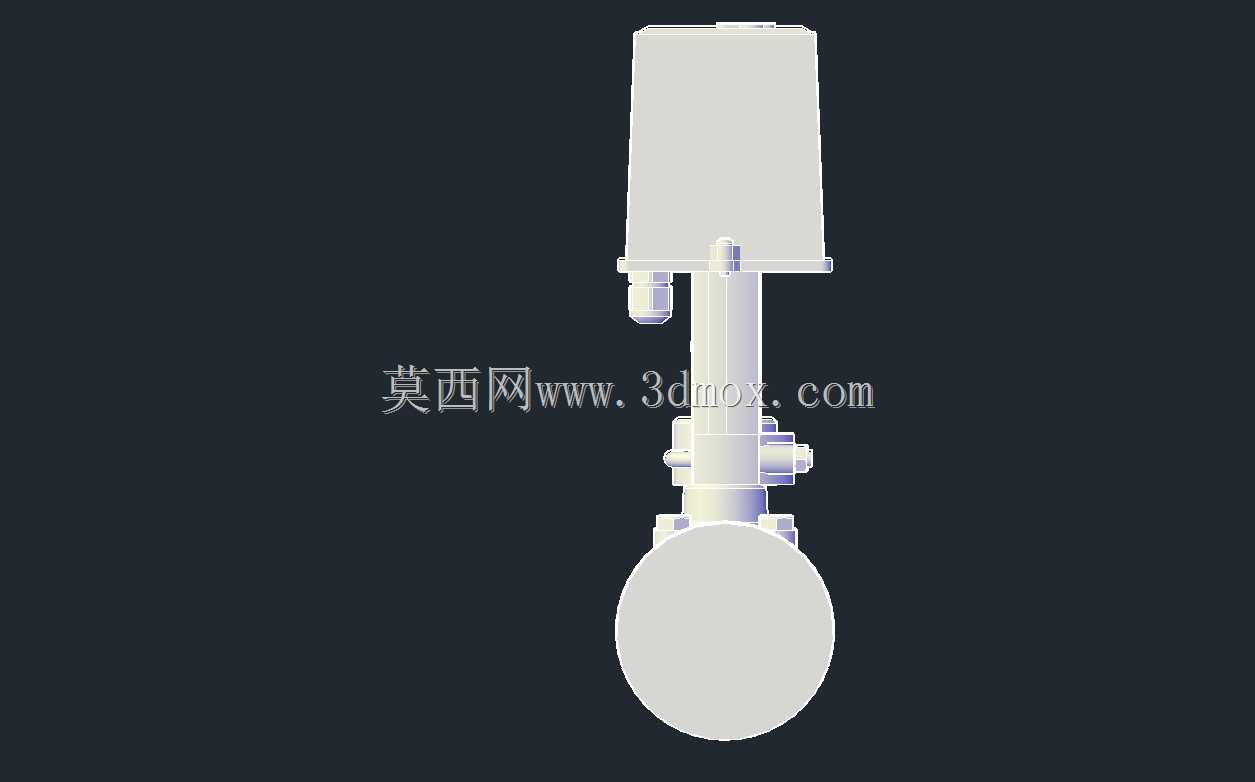

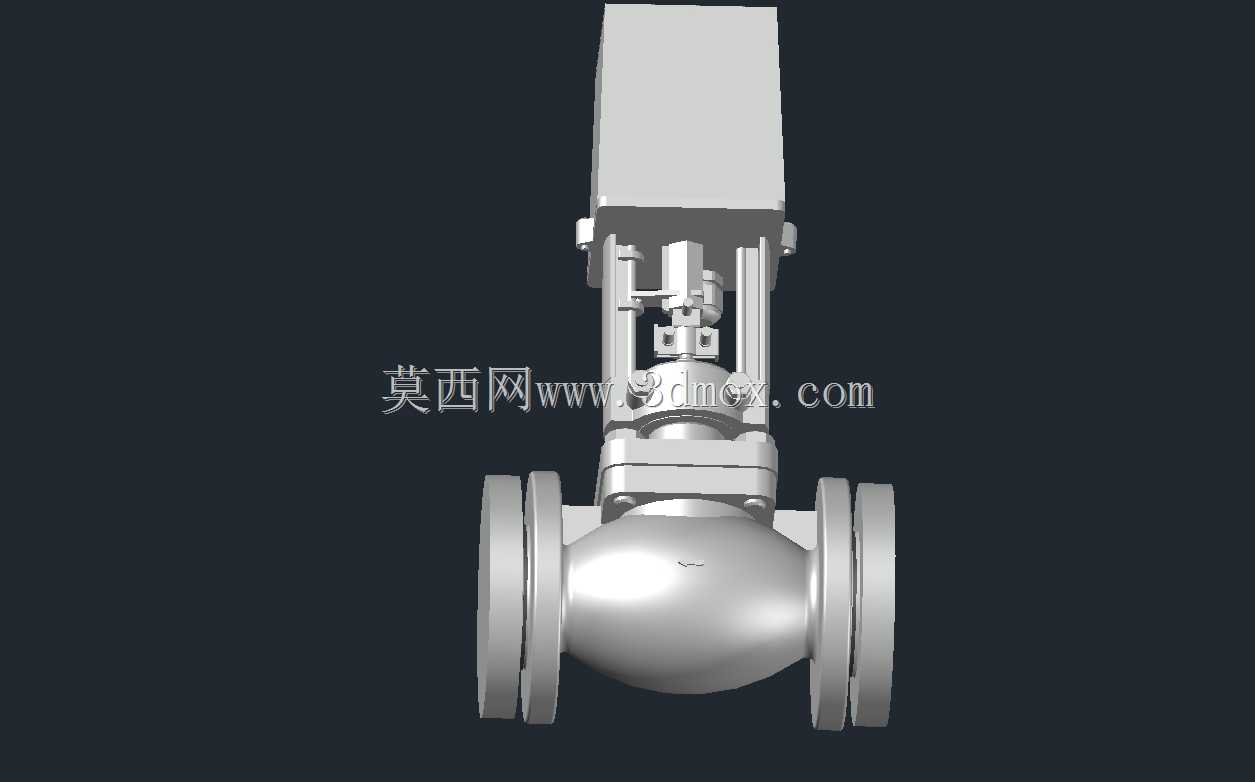

　　该款电动驱动调节阀主要面向暖通空调、区域供热、工业流体输送等管路系统的流量精准调节场景，在换热站二次网侧流量匹配、工艺管路介质参数调控、楼宇冷热源输配支路管控等工况中承担核心执行单元的作用，可根据上位控制系统输出的信号自动调整阀瓣开度，实现管路内介质流量、压力的动态匹配，避免管路出现水力失衡、超压溢流等问题。从结构设计逻辑来看，上部的电动执行机构与下部阀体采用模块化对接结构，执行机构输出轴与阀杆通过防转卡套刚性连接，可有效抵消阀杆升降过程中的周向转动偏差，保证阀瓣与阀座的同轴度，长期运行下不会出现阀瓣偏磨导致的内漏问题。

　　阀体采用直通式铸造流道，流道内壁做圆弧过渡处理，相比直角流道结构可降低30%左右的介质流阻，减少介质输送过程中的压损，适配水、乙二醇溶液、低压蒸汽等多种常见工业介质的输送需求。法兰连接端的密封面采用凸面结构设计，可适配国标、欧标对应的法兰垫片规格，安装时无需额外加工适配接口，两端法兰的螺栓孔位做等距分度处理，现场安装时可灵活调整执行机构的朝向，避开周边管路或支架的干涉位置。

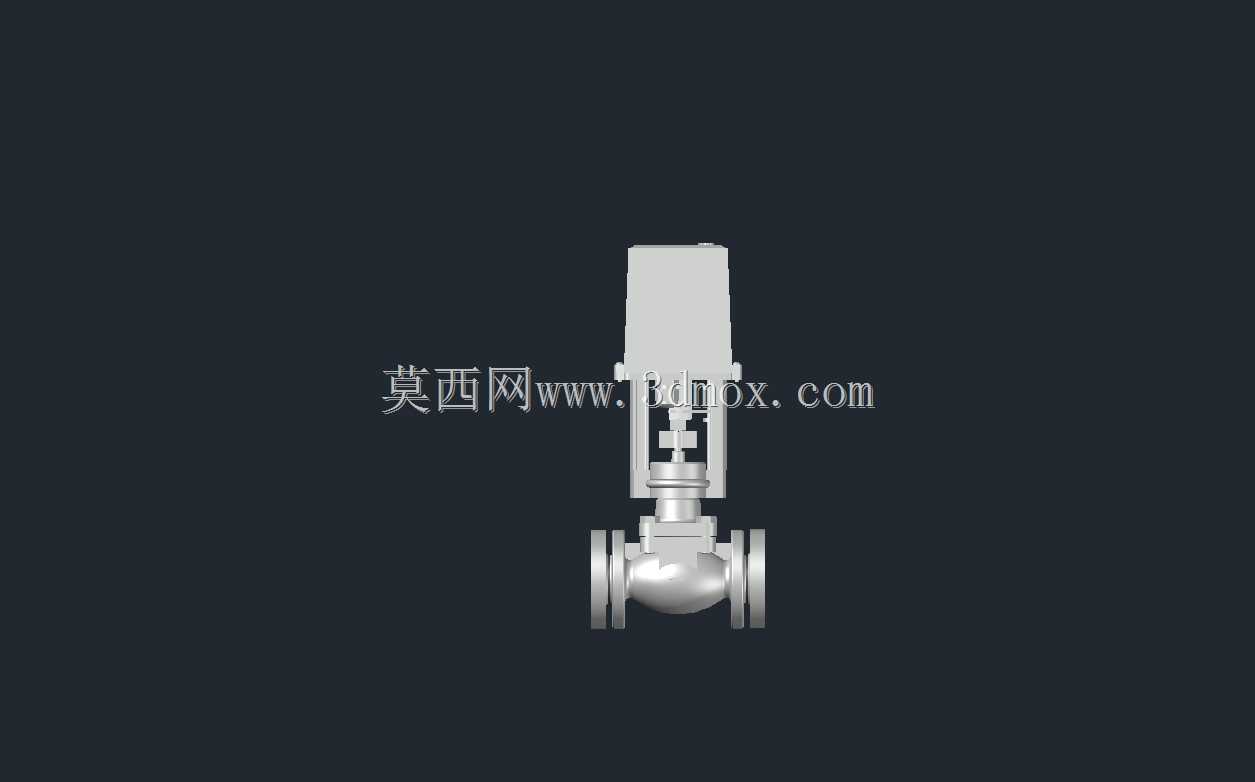

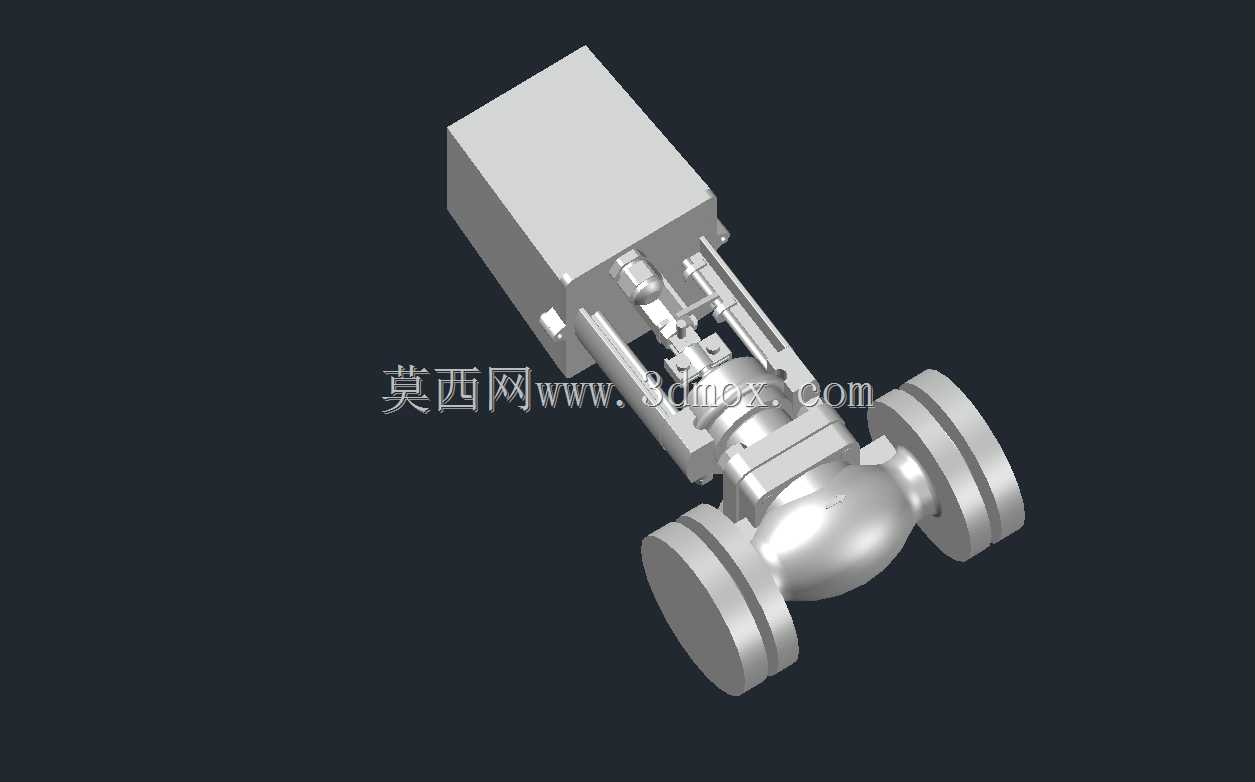

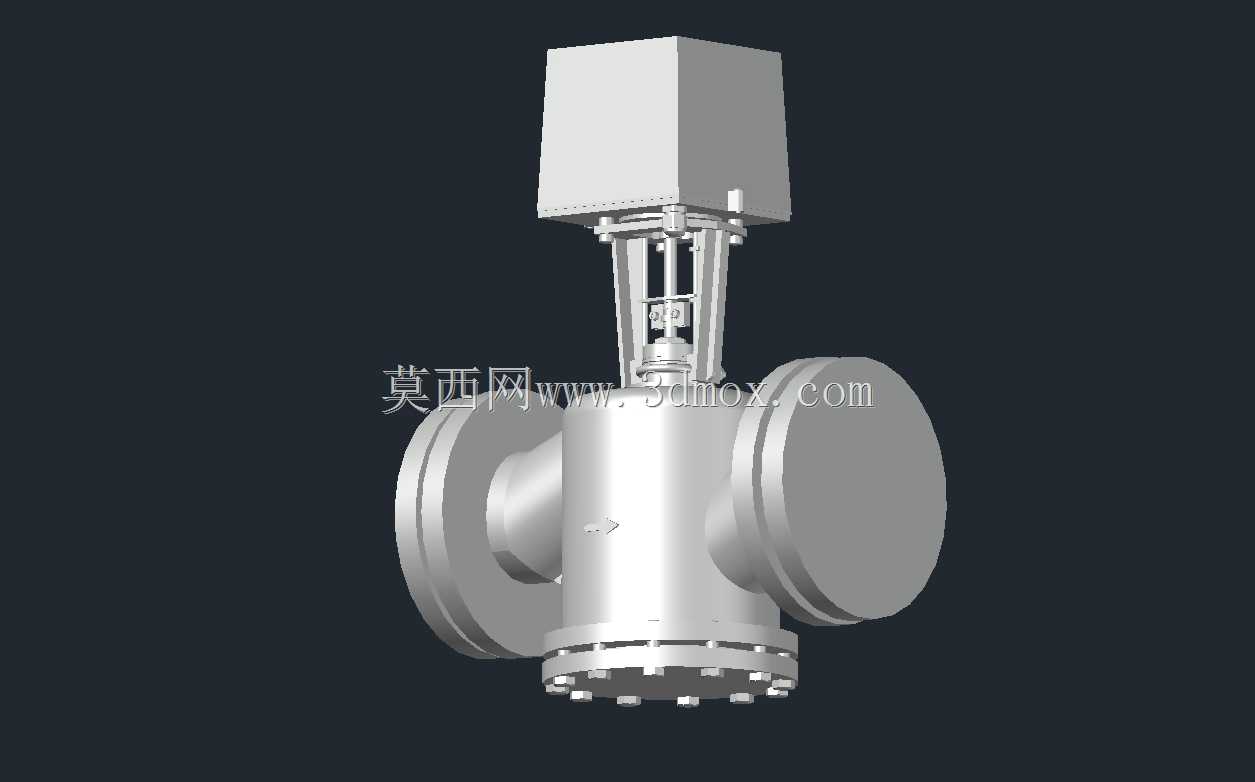

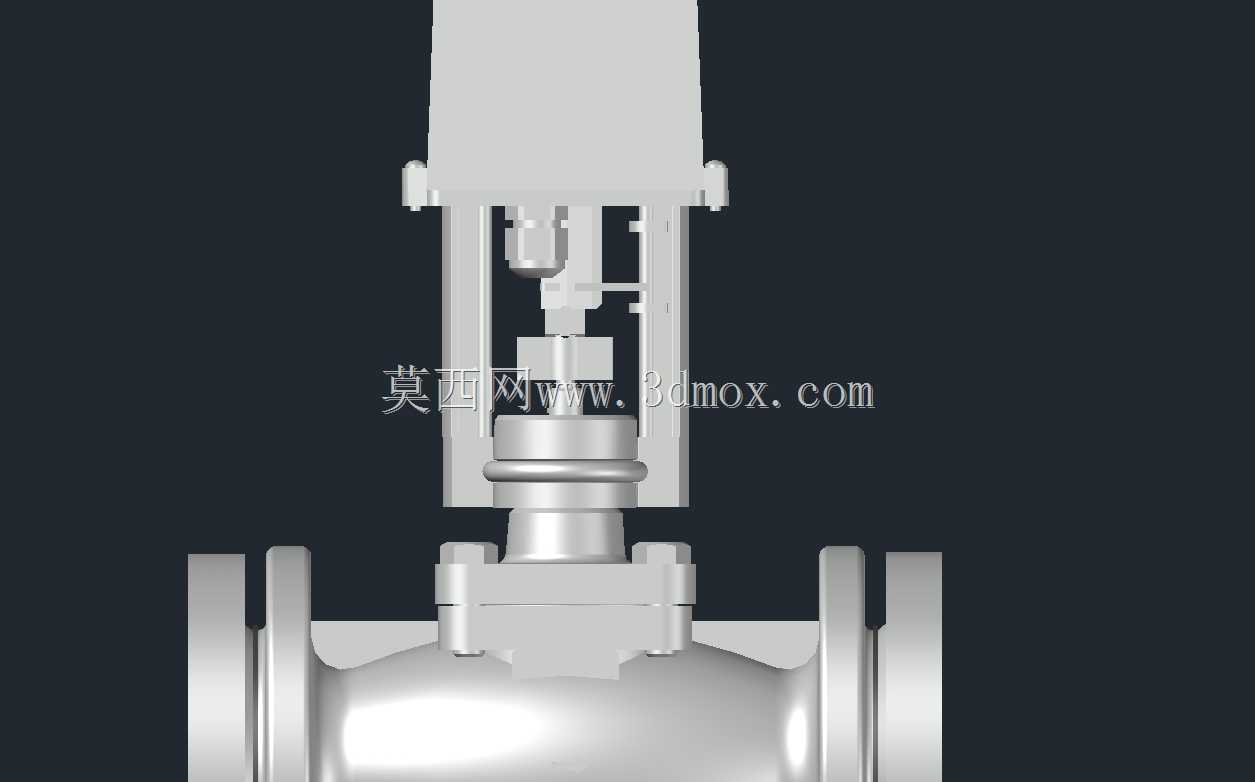

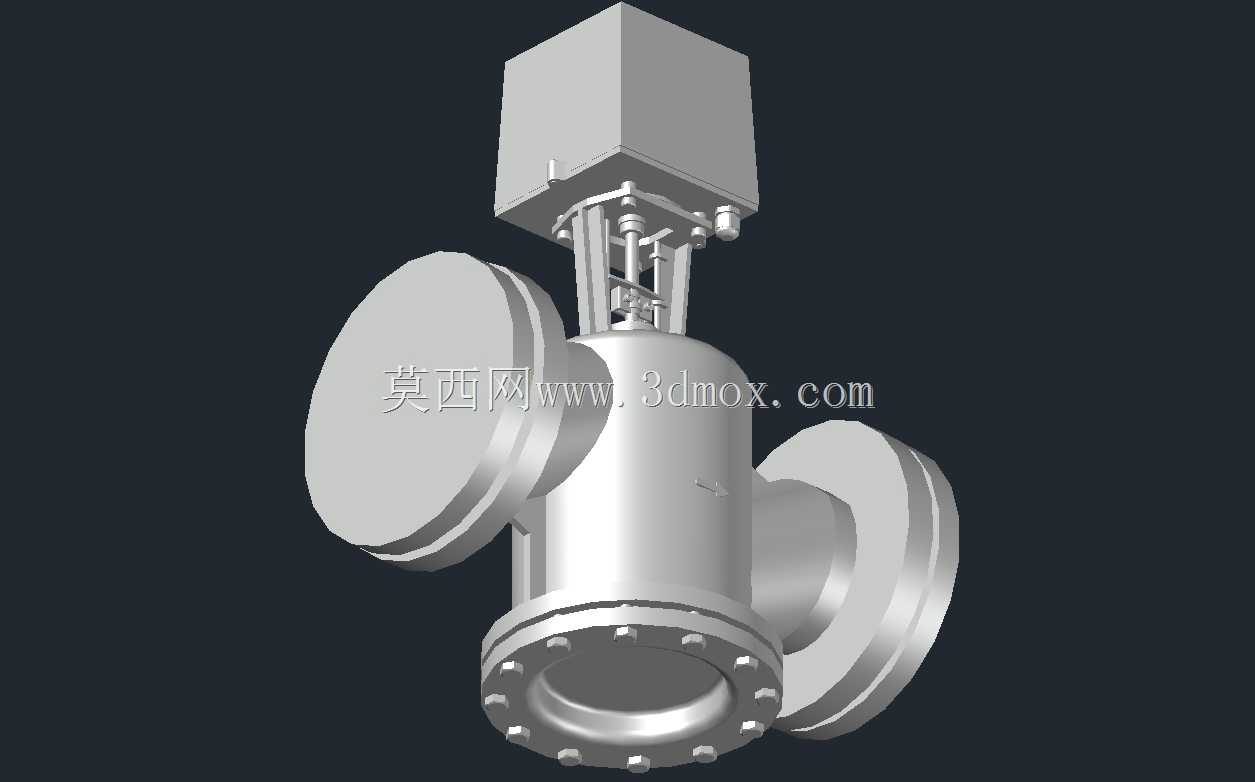

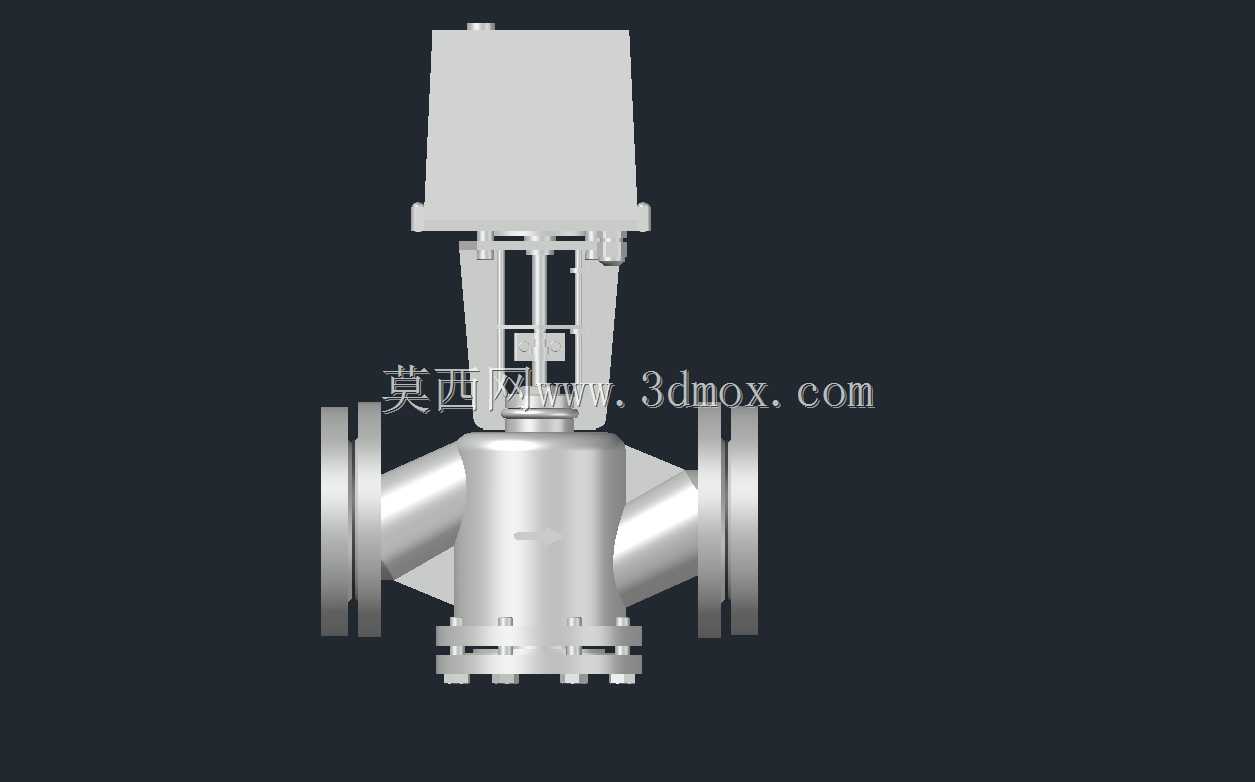

　　从安装边界来看，DN15至DN50小口径规格的阀体结构紧凑，执行机构顶部到阀体流道中心的高度控制在合理范围内，可直接安装在空间局促的管井、设备夹层管路中，无需额外预留过大的安装操作空间；DN65至DN100中口径规格的阀杆做加粗处理，可承受更高的介质压差推力，执行机构侧预留手动操作旋钮，在电控系统断电时可通过手动方式调整阀门开度，满足现场应急调试的需求。建模过程中对阀瓣的型线做了等比例还原，不同开度下的流通截面与实际产品参数保持一致，可直接用于管路系统的数字孪生搭建、安装干涉校验、运维拆装模拟等场景，结构细节上还原了执行机构的接线腔、阀杆密封填料压盖、法兰定位凸台等细节，没有做过度简化处理，能够满足结构设计人员做管路排布、选型校核时的参考需求。
