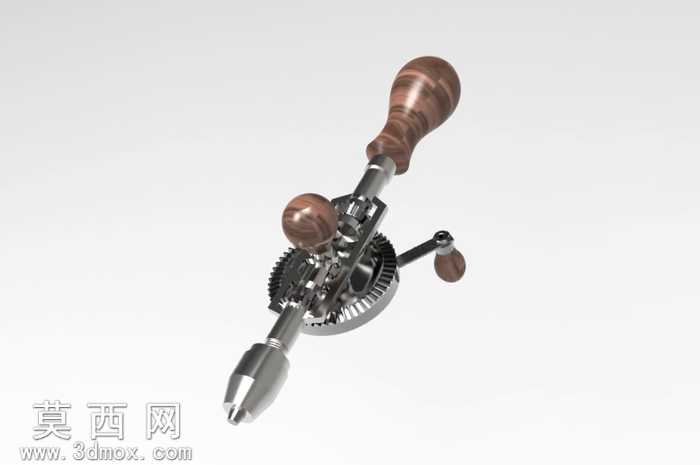

复古手摇式钻孔机三维结构设计作品

本作品为复古手摇式钻孔机的三维建模设计成果，整体还原了传统手动钻孔工具的完整机械结构，建模过程中对各部件的尺寸比例、装配关系进行了精准还原。首先针对木质握柄部分，采用曲面建模方式勾勒符合人体工学的握持弧度，材质上模拟实木纹理与哑光打磨质感，还原老式工具的温润触感；金属构件部分涵盖钻夹头、传动齿轮组、摇臂、主轴等核心部件，对齿轮的齿形参数、啮合间隙进行了严谨的参数化建模，保证传动结构的运动逻辑符合真实机械原理，金属材质区分了抛光亮面与做旧磨砂两种质感，分别对应转动配合面与外部结构件，还原老式五金工具的金属质感。设计过程中重点梳理了手摇动力的传递路径：摇臂转动输入动力后，通过锥齿轮组改变传动方向，将旋转运动传递至主轴，带动前端钻夹头实现钻孔作业，同时对侧边辅助按压握柄的位置进行了人机工程优化，保证操作时施力顺畅。建模完成后通过动力学仿真插件验证了整套传动结构的运动流畅度，排查了部件间的干涉问题，对齿轮啮合的传动比进行了微调，保证手摇输入时主轴转速符合手动钻孔的作业需求。整体模型完整还原了老式手摇钻孔机的结构特征，既可以作为传统手动工具的结构参考样本，也可用于机械传动教学、复古工具类产品的设计参考，各部件均保留了可编辑的建模参数，方便后续根据需求调整尺寸、更换材质或进行结构优化。
