平板类构件静力学载荷受力仿真分析

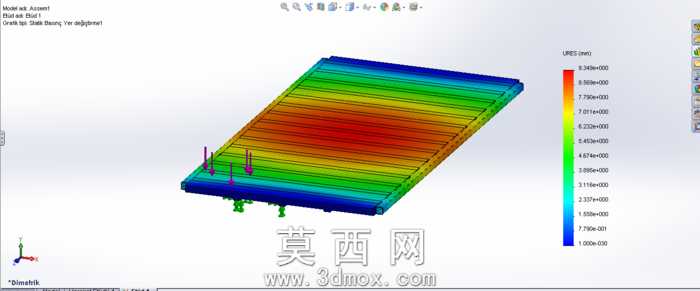

本作品针对平板类承载构件开展静力学载荷仿真分析，依托三维建模软件完成构件的参数化建模，首先依据构件的实际尺寸建立等比例三维实体模型，还原构件表面的加强筋排布、边缘连接结构等细节特征，保证模型几何特征与实际构件完全一致，为后续仿真计算提供精准的几何基础。建模过程中对非关键的微小倒角、工艺缺口进行合理简化，在不影响仿真精度的前提下降低网格划分难度，提升计算效率。完成几何建模后进入仿真模块开展前处理工作，首先根据构件的实际材质定义对应的材料属性，设置弹性模量、泊松比、密度等核心力学参数，保证材料力学性能与实际使用工况匹配。随后对模型进行网格划分，针对应力集中的承载区域进行网格加密处理，非关键区域采用较大尺寸网格，平衡计算精度与运算效率。边界条件设置阶段，依据构件实际安装约束形式，在对应连接位置施加固定约束，还原构件的实际安装状态；载荷施加环节，根据实际工作中承受的均布载荷、集中载荷的大小与作用位置，在模型对应区域精准施加载荷，完全复现构件的真实受力场景。求解计算完成后生成可视化应力云图，通过彩虹色阶直观展示构件不同区域的应力分布状态，红色区域代表应力峰值区域，蓝色区域代表应力较低区域，可清晰识别构件的受力薄弱位置，同时可输出位移变形云图，直观展示构件受载后的变形趋势与变形量大小。本次仿真分析可直接为该类平板承载构件的结构优化提供数据支撑，通过对应力集中区域的结构加强、对冗余区域的材料减薄，实现构件轻量化与承载能力的平衡，可广泛应用于仓储承载平台、工业设备台板、建筑辅助承载构件等同类产品的设计验证环节，帮助设计人员在产品开模、生产前提前预判结构风险，缩短研发周期，降低实物测试成本。
