长条形吊挂式金属展示标牌结构

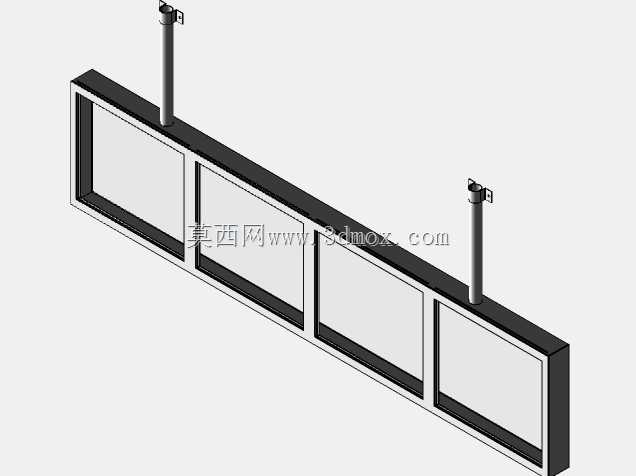

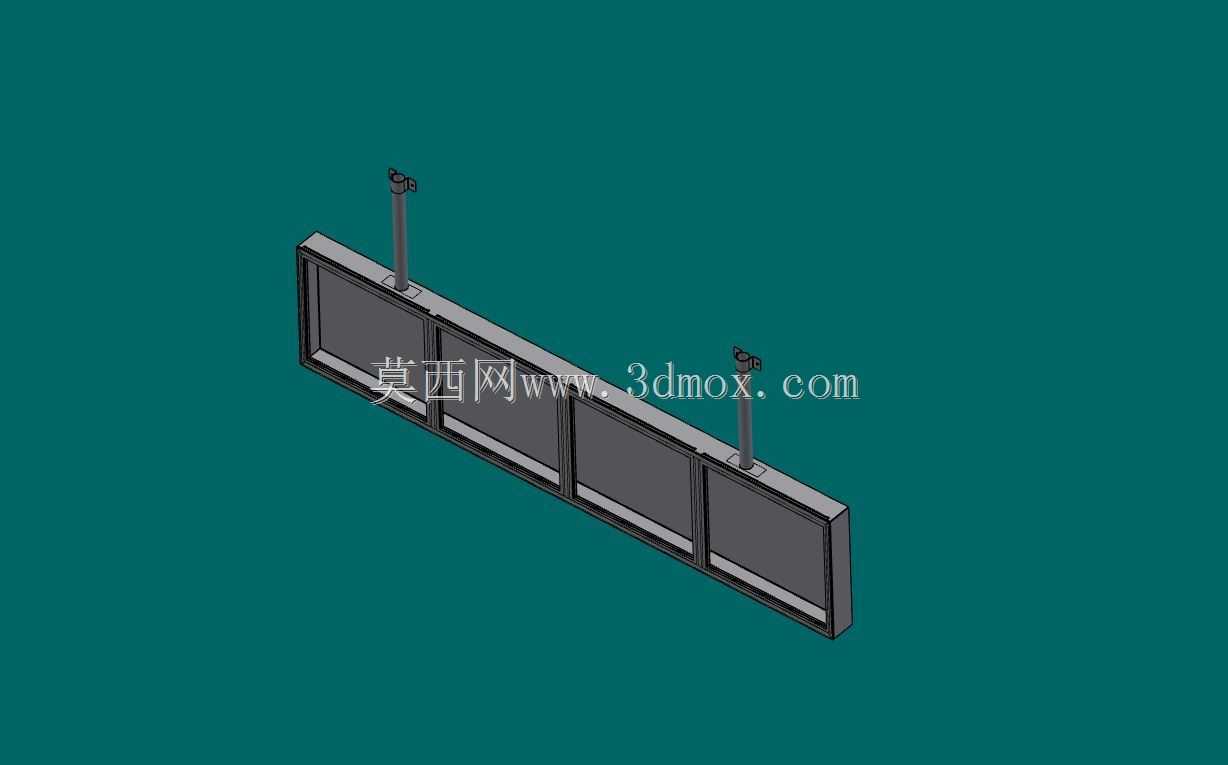

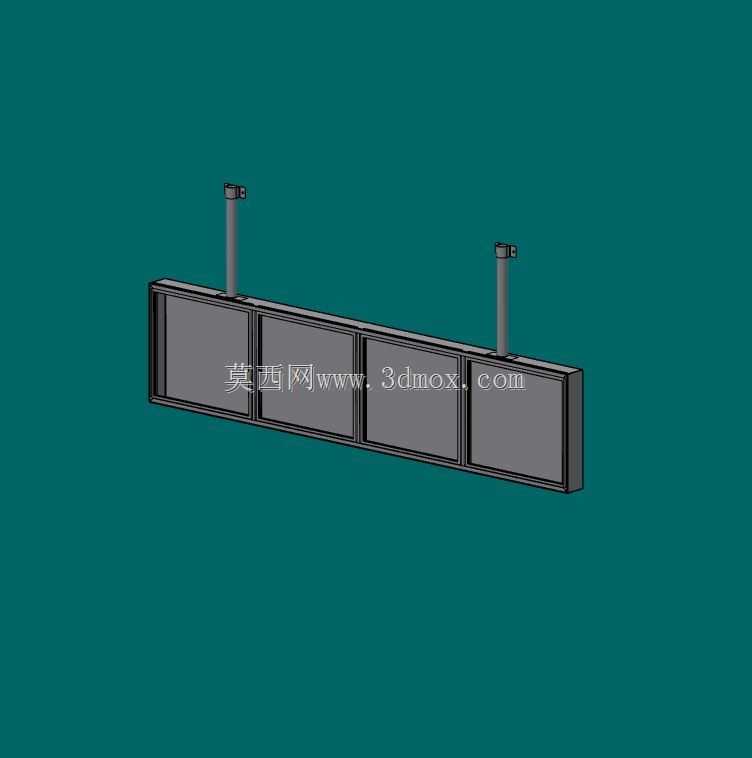

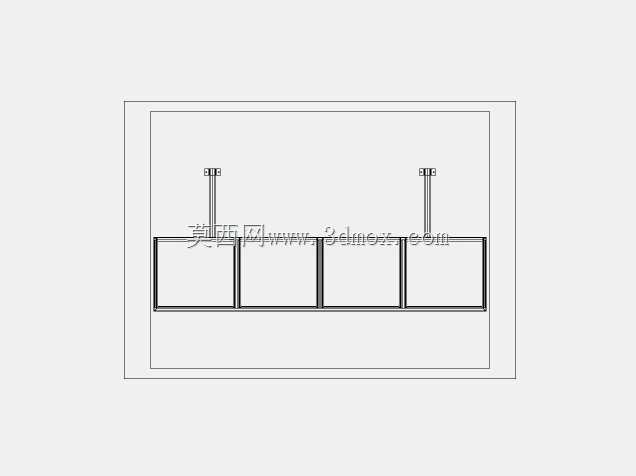

　　该结构面向展厅、车间通道、商业卖场与公共导视区域的高位信息展示需求，采用长条形横向布置，将多块矩形展示面板整合在同一根金属框架内，通过两根竖向吊杆完成顶部悬挂固定。整体受力路径清晰，面板自重、框架自重以及后期维护时产生的附加载荷，先由下部矩形框体承担，再传递至两侧吊杆，最终汇入建筑顶面的预埋吊点或钢梁连接位。建模时将框体拆分为外边框、内部分隔条、面板嵌槽和吊杆连接座几个部分，边框采用薄壁矩形截面，既控制整体重量，又保证长跨方向的抗弯刚度；内部分隔条与外框等高布置，使每一块展示面板都拥有独立限位边界，避免板材在框内窜动。吊杆下端并非简单点焊在框体上，而是设置了带加强板的连接座，连接座覆盖框体上沿一定宽度，将集中载荷分散到边框腹板和上翼缘，降低局部应力峰值；吊杆上端预留与膨胀吊具、花篮螺栓或钢梁夹具配合的连接段，方便现场根据净高调节吊挂高度。

　　从安装边界看，横向总长决定了下方通行或展示区域的遮挡宽度，设计时需要核对吊顶龙骨间距、消防喷淋位置、照明灯具走向以及人行通道净空，避免标牌压低疏散高度。框体厚度方向较窄，适合贴临通道上方布置，迎风面小，在室内空调气流扰动下不易产生明显摆动；若用于半开放空间，可在吊杆与框体连接处增加斜撑，提高侧向稳定性。面板嵌槽采用侧向插入或背部压条固定两种思路，前者便于整块面板从端部滑装，后者适合现场频繁更换画面内容；槽口预留间隙兼顾板材公差与热胀冷缩，边缘设置圆角或折边，减少薄板锐边。

　　结构细节上，吊杆位置没有放在框体最两端，而是向内回缩一段距离，使端部形成悬挑段，这样可以降低吊杆正下方的最大弯矩，同时让长框视觉上更轻盈。框体背部可预留线槽和检修口，用于敷设照明灯带、供电线或标识电源，线缆沿边框内腔走线，外部不裸露。对于多块面板拼接的展示形式，分隔条既承担装饰对齐作用，也能增强框体抗扭能力，使长条形构件在搬运、吊装过程中不容易发生平行四边形变形。整体模型以焊接或螺栓装配逻辑表达，金属材质表面适合喷塑、烤漆或阳极氧化处理，能够适应工业环境与商用展陈环境中的长期使用。
