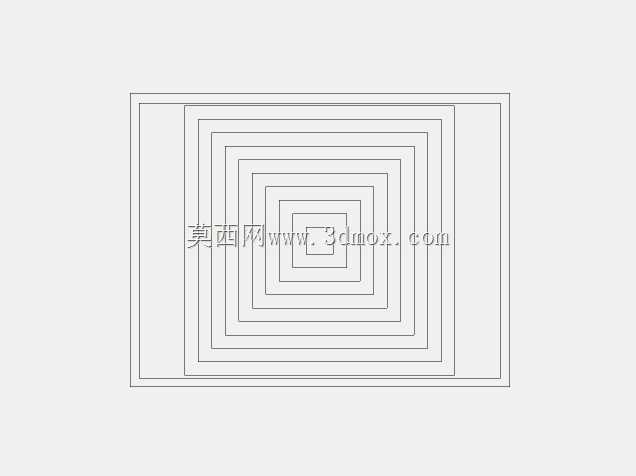

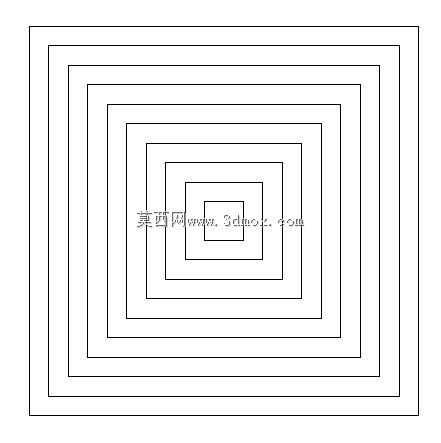

嵌套式同心正方形直线绘制几何练习模型

　　这类嵌套同心正方形的几何结构，在阀门相关的密封垫片定位、阀板节流型面的基准标定场景中有着实际参考价值，日常做阀门流道的截面梯度设计时，常会用到类似的等距偏移几何逻辑，来匹配不同通径下的流速控制需求。从设计思路来看，整个结构完全依托直线命令构建，每一层正方形都保持严格的中心对齐，相邻两层的边距保持均匀一致，没有出现偏移量不均导致的同心度偏差，这种等距嵌套的几何逻辑，和减压阀阀体内多层节流槽的排布思路高度契合——通过逐层收窄的通径梯度，实现介质压力的逐级衰减，避免单级节流带来的压力冲击、气蚀损伤等问题。

　　从结构边界来看，最外层正方形作为整个图形的基准外框，对应实际阀件安装时的密封面外边界尺寸，向内逐层收缩的正方形，分别对应不同压力等级下的节流环、密封副、导向套的安装定位边界，每一层的边距偏移量，都可以直接对应实际零件的配合公差预留量，比如最外层到第二层的间距，可对应密封垫片的压紧宽度，中间层的间距可对应节流环的壁厚，最内层的正方形可对应阀杆的导向通孔边界。在实际建模过程中，这类结构不需要复杂的曲面命令，仅通过直线绘制结合等距偏移、中心约束就能完成，和阀门设计中很多平面类定位零件的建模逻辑一致，不需要额外的参数化关联，只要锁定中心基准，就能快速调整各层的尺寸来匹配不同通径的阀件需求。

　　这类几何练习的核心价值，是帮助设计者建立基准对齐、等距偏移的建模习惯，在做阀门类零件的平面截面设计时，能快速搭建出符合公差要求的定位结构，避免出现同心度偏差导致的密封泄漏、阀杆卡涩等问题。实际生产中，减压阀的阀板密封面、多层节流垫片的轮廓，都是基于这类同心等距的几何逻辑延伸而来，掌握这类基础直线绘图的约束方法，能大幅提升平面类阀件零件的建模效率，减少后续工程图导出时的尺寸标注矛盾。
