板装式管道隔振隔离器结构设计

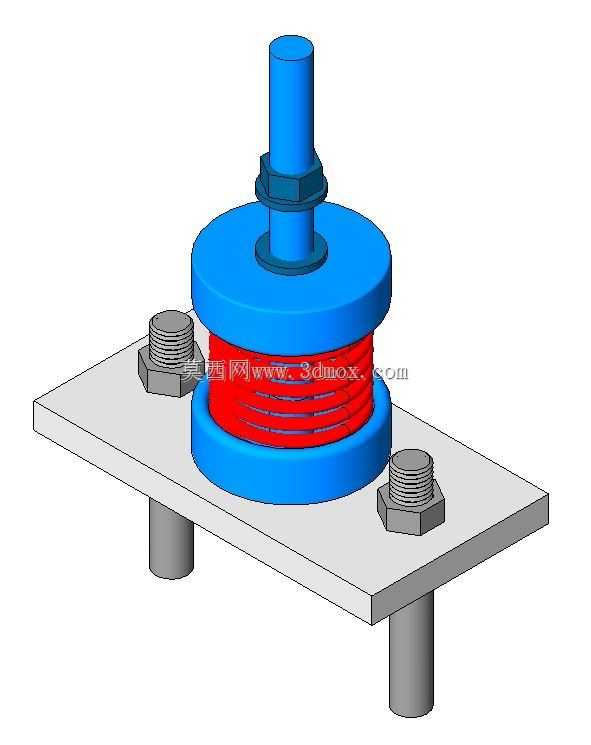

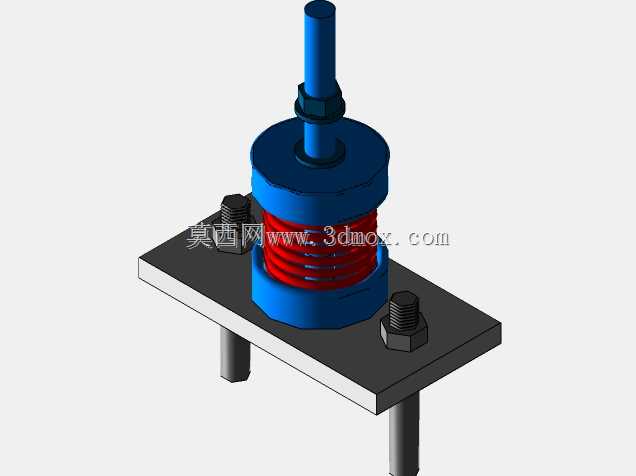

　　这款板装式隔离器主要面向工业流体管路系统的振动隔离需求设计，在液压泵站、气压传动回路、给排水管路的阀组安装场景中，管路内流体脉动、泵组运行传导的机械振动会沿安装基面传递，引发紧固件松动、仪表测量精度漂移、结构共振噪声等问题，该元件可在阀件、仪表与安装基面之间形成弹性缓冲层，阻断振动传递路径。从结构设计逻辑来看，整体采用上下法兰式夹持结构，中间的弹性缓冲层采用多层环形叠合设计，相比单层弹性体，叠层结构可在相同垂向刚度下获得更大的阻尼系数，既能承受额定垂向载荷，又能吸收横向、纵向的小幅振动位移，避免弹性体在交变载荷下出现过早疲劳开裂。

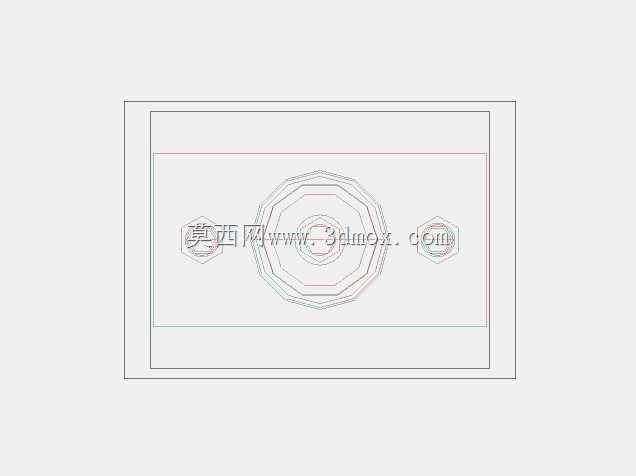

　　上部的导向柱采用阶梯轴结构，配合锁紧螺母可实现预紧力的无级调节，安装时可根据被支撑元件的实际重量调整压缩量，匹配最佳隔振效率，导向柱与上法兰的配合段设置定位轴肩，保证装配同轴度，避免侧向受力时出现偏磨。下部安装板采用平板式结构，预留两个对称布置的螺栓安装位，适配常规的M10系列六角头螺栓，安装时无需额外加工异形安装孔，可直接固定在槽钢基座、设备安装面板等常规安装基面上，安装板下方伸出的两个定位柱可插入基面的定位孔中，承受横向剪切力，避免连接螺栓受剪断裂。

　　从尺寸边界来看，整体安装高度为196毫米，中间弹性组件的线圈直径为10毫米，安装板的螺栓孔间距适配通用阀组的安装孔距，安装时上部导向柱可直接对接阀件底部的安装螺孔，无需额外设计转接件。设计过程中重点考虑了安装兼容性，上下连接端的尺寸均匹配常规仪表阀件的安装接口，可直接替换同规格的刚性支撑件，不需要对原有管路布局做大规模改动。弹性层的刚度曲线经过调校，在额定载荷下的固有频率避开了工业现场常见的泵组、电机运转频率区间，避免出现共振放大振动的问题，同时垂向的位移量控制在合理范围内，不会因弹性变形过大导致管路对接处出现密封泄漏。

　　外侧的上下法兰盘对中间弹性层形成径向约束，避免弹性体在长期受压后出现径向鼓包变形，延长元件的实际使用寿命，安装时可通过锁紧螺母的外露螺纹长度直观判断预紧量是否符合要求，降低现场安装的调试难度。
