丹佛斯电动驱动三通减压阀结构设计

　　这款电动驱动三通减压阀主要面向暖通空调、区域供热、工业流体输送系统的压力调节工况，可同时实现管路压力稳压与流体分流/合流控制，在换热站二次侧压力管控、生产工艺管路流体参数调节场景中适配性较强。从结构设计来看，上部采用直行程电动执行机构安装支架，支架做了镂空开放式设计，既能够降低执行器运行过程中的热量积聚，也方便日常运维时观察阀杆动作状态、检查填料密封的渗漏情况，执行器与阀体的连接法兰采用标准适配尺寸，可兼容同规格系列的不同驱动配件替换。

　　阀体部分采用三通式铸造流道，进出口均为法兰连接结构，流道内部做了平滑圆弧过渡处理，能够减少流体通过时的压损与湍流扰动，阀塞采用压力平衡式结构设计，可抵消阀前后高压差带来的轴向推力，降低电动执行器的输出扭矩要求，同时保证小开度工况下的调节稳定性，避免出现压力震荡、阀位爬行的问题。产品覆盖DN15到DN150的公称通径区间，不同通径规格对应不同的额定流量系数，选型时可根据管路设计流量、允许压损范围匹配对应参数，安装时需预留执行器上部的接线与检修空间，阀体两侧法兰对接时要保证同轴度，避免管路附加应力作用在阀体上导致密封面变形渗漏。

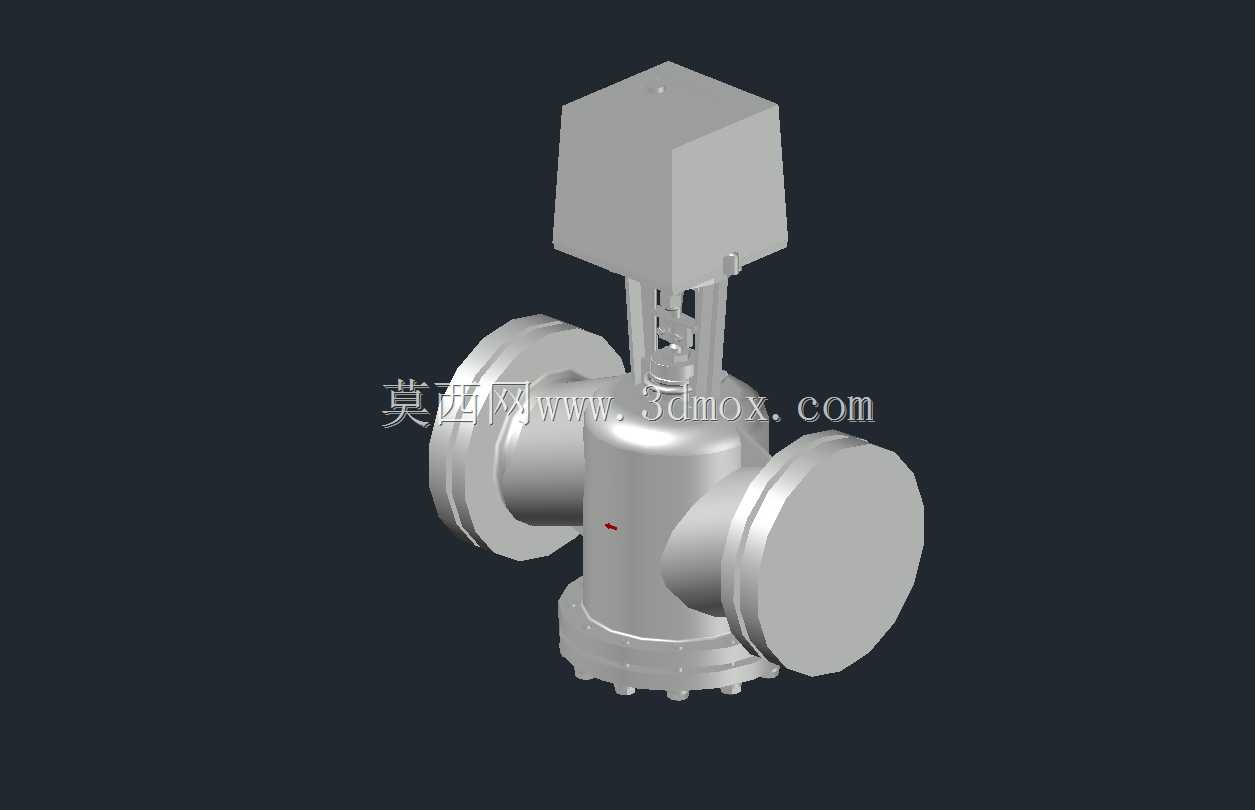

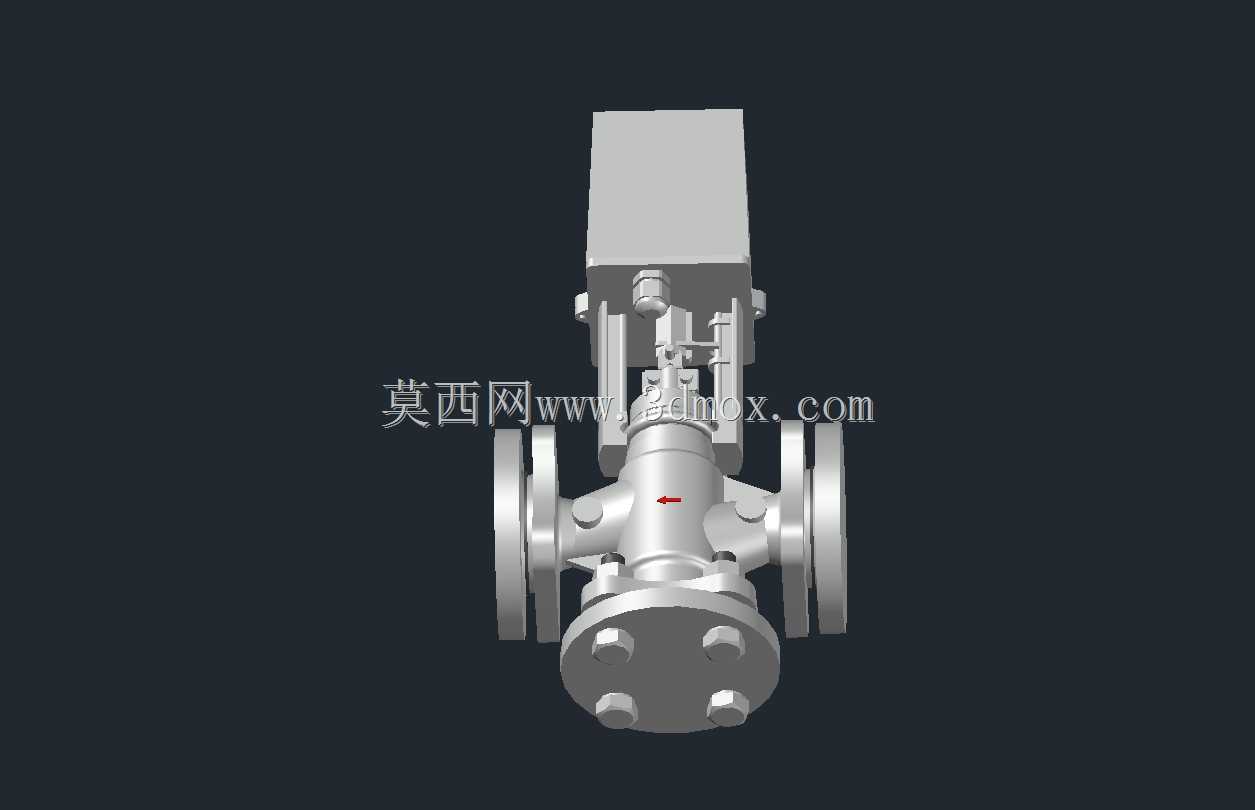

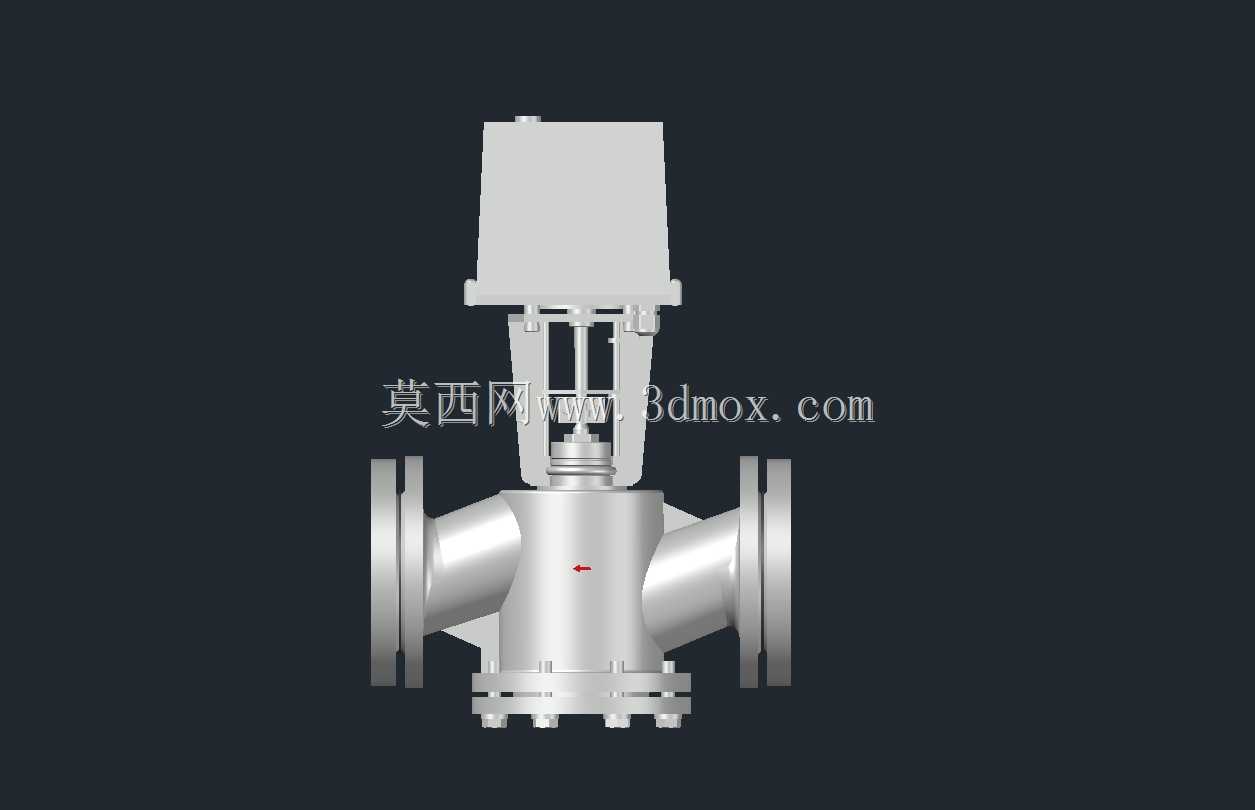

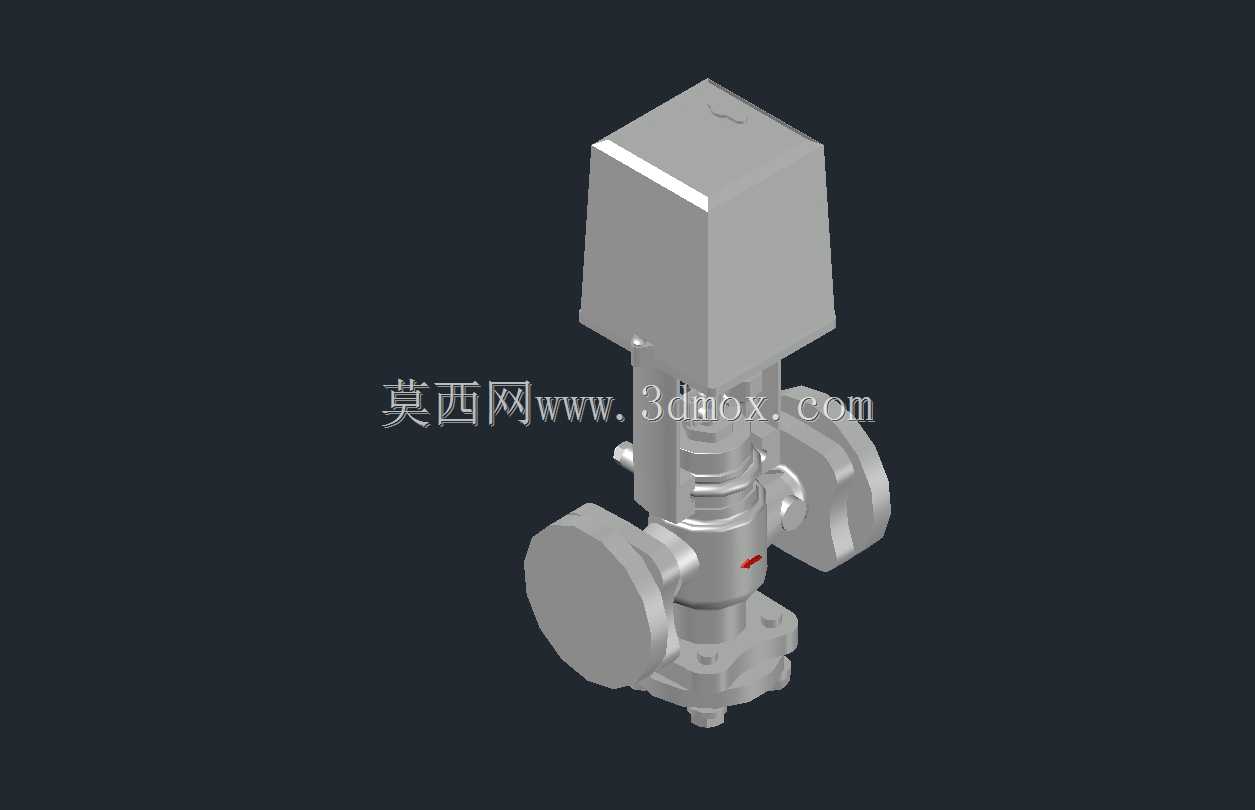

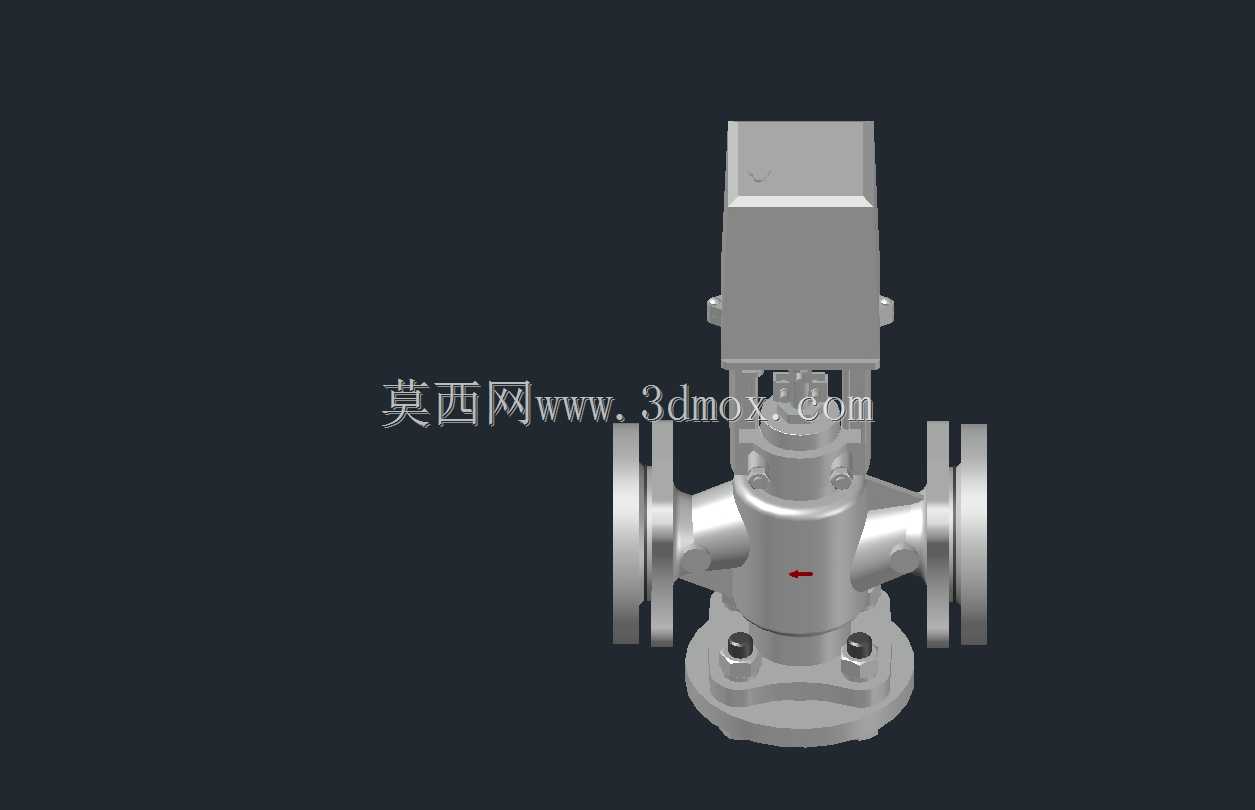

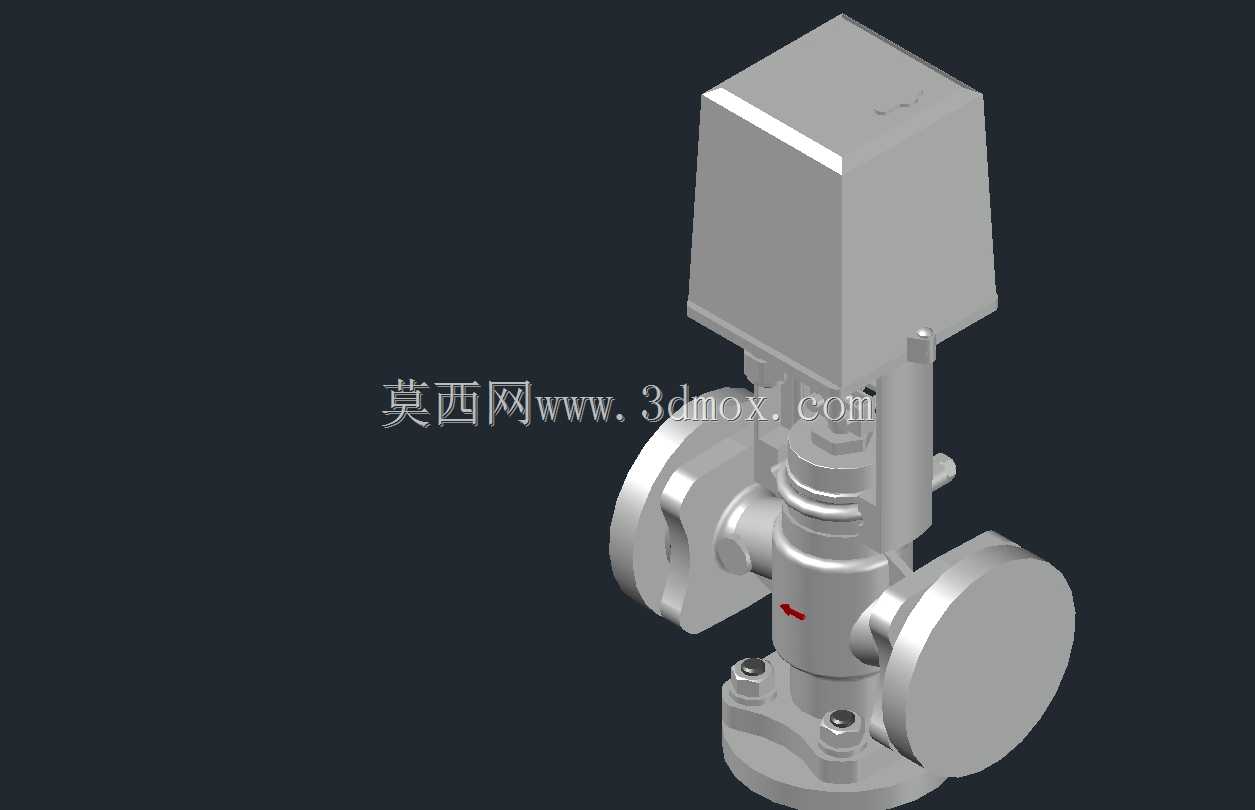

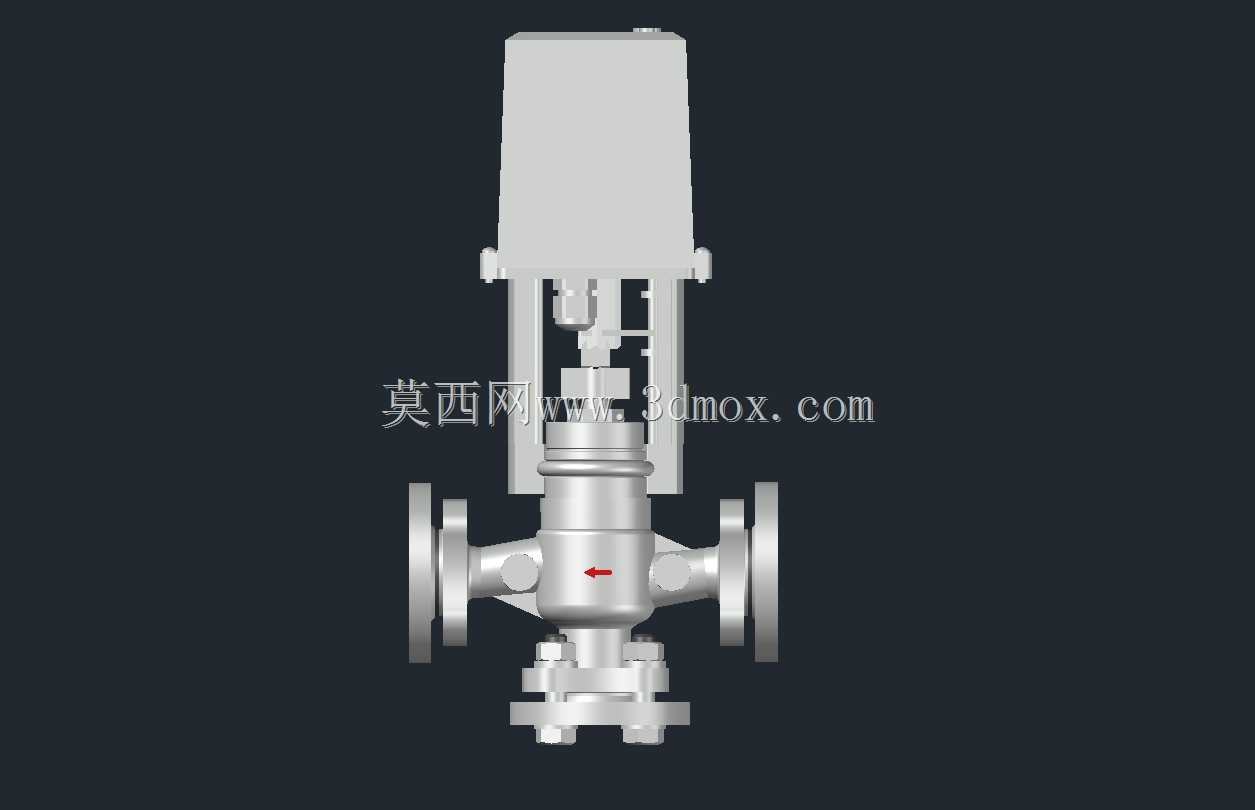

　　阀杆部位采用多层填料密封结构，搭配防尘挡圈，可适配热水、低温水等常规工业流体介质，长期运行下的密封可靠性有充足保障。从三维建模的细节处理来看，模型完整还原了执行器外壳的散热筋结构、阀体法兰的螺栓孔位置、阀位指示标记，所有配合面的尺寸公差均按照实际产品的装配要求做了对应预留，可直接用于管路系统的三维布局干涉检查、运维拆装模拟，也可作为同类调节阀产品结构设计的参考蓝本，帮助设计人员快速理解直行程电动调节阀的传动逻辑、密封结构布置思路，在做管路集成设计时，可直接导入模型核对安装空间，提前规避执行器与周边管路、桥架的碰撞问题，减少现场安装时的整改工作量。
