减压阀配套传动阶梯轴结构设计

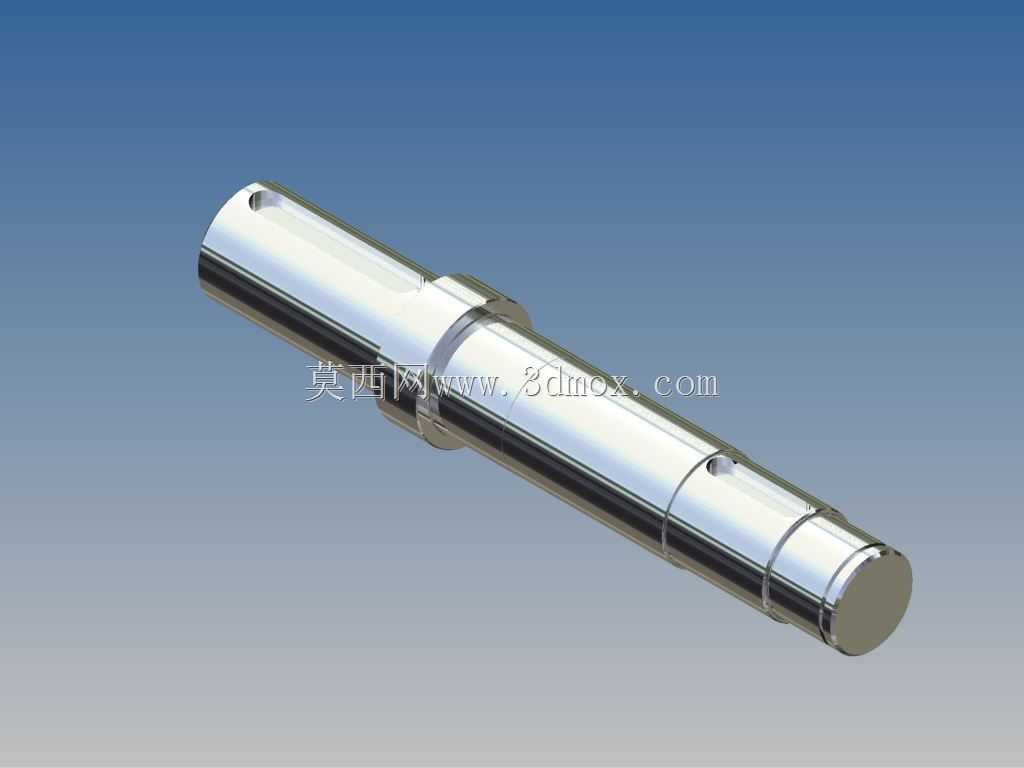

　　该轴类零件作为减压阀内部的核心传动承载构件，主要应用在工业管路减压阀的动力传递与阀芯动作驱动场景中，在调压作业过程中承担扭矩传递、运动导向以及支撑回转部件的作用，是保障减压阀调压动作平稳、输出压力稳定的关键基础零件。从结构设计来看，该轴采用多段阶梯式构型，不同轴段的直径差异经过受力核算匹配对应工况的载荷需求，大直径轴段主要承担径向支撑作用，与阀体内的支撑衬套配合实现轴系的径向定位，限制轴件工作过程中的径向窜动，保障传动精度；中间轴段预留有键槽安装位，可通过平键连接传动齿轮或者凸轮构件，将输入端的扭矩平稳传递到阀芯调节机构，键槽的位置与深度经过公差匹配设计，可避免键连接出现松动、应力集中导致的轴段断裂问题；轴端的细径段设置有定位卡槽，可配合卡簧实现轴上零件的轴向固定，防止回转零件在工作振动下出现轴向位移，影响调压动作的准确性。

　　设计过程中针对减压阀的工作环境做了适配优化，轴的各段过渡位置均采用圆角过渡处理，减少应力集中点，适配减压阀长期带压工作、频繁调压动作带来的交变载荷工况，避免长期交变载荷下出现轴件疲劳断裂的问题。外形尺寸方面，各轴段的长度、直径公差均按照减压阀内部的安装空间做了边界匹配，总长适配阀体内部的安装腔深度，最大轴径与阀体支撑孔的尺寸公差采用间隙配合设计，既保障轴件转动的灵活性，又避免配合间隙过大导致的传动晃动问题；轴上的键槽位置与对应传动零件的轮毂长度匹配，安装后键的受力面均匀，不会出现偏载磨损的情况。

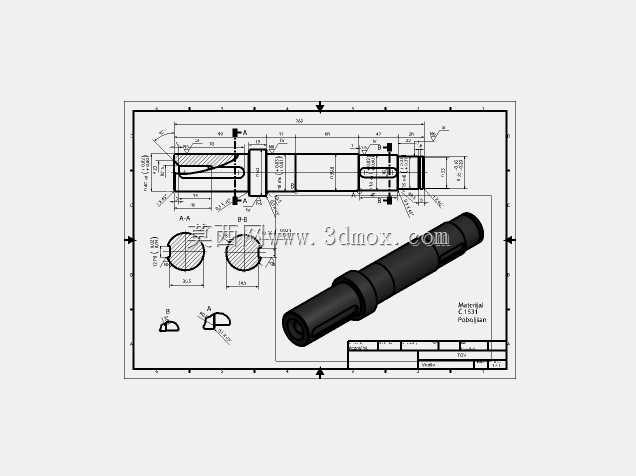

　　从实际使用场景来看，该轴可适配工业流体管路中直通式减压阀的内部传动结构，在压缩空气、低压输水、工业油品输送管路的调压阀组中都能适用，轴件的表面粗糙度要求匹配支撑衬套的摩擦需求，长期往复回转或者低速转动工况下的磨损量可控，能有效提升减压阀整体的使用寿命，减少阀件内部传动故障的发生概率。建模过程中完整还原了轴上的所有工艺结构，包括退刀槽、倒角、键槽、定位卡槽等细节，可直接用于工程出图、装配干涉校验以及后续的加工工艺编制，在做减压阀改型设计时，也可直接调整对应轴段的尺寸参数快速适配不同通径、不同调压范围的阀型需求，减少重复建模的工作量。
