污水处理扩展曝气系统工艺布局设计

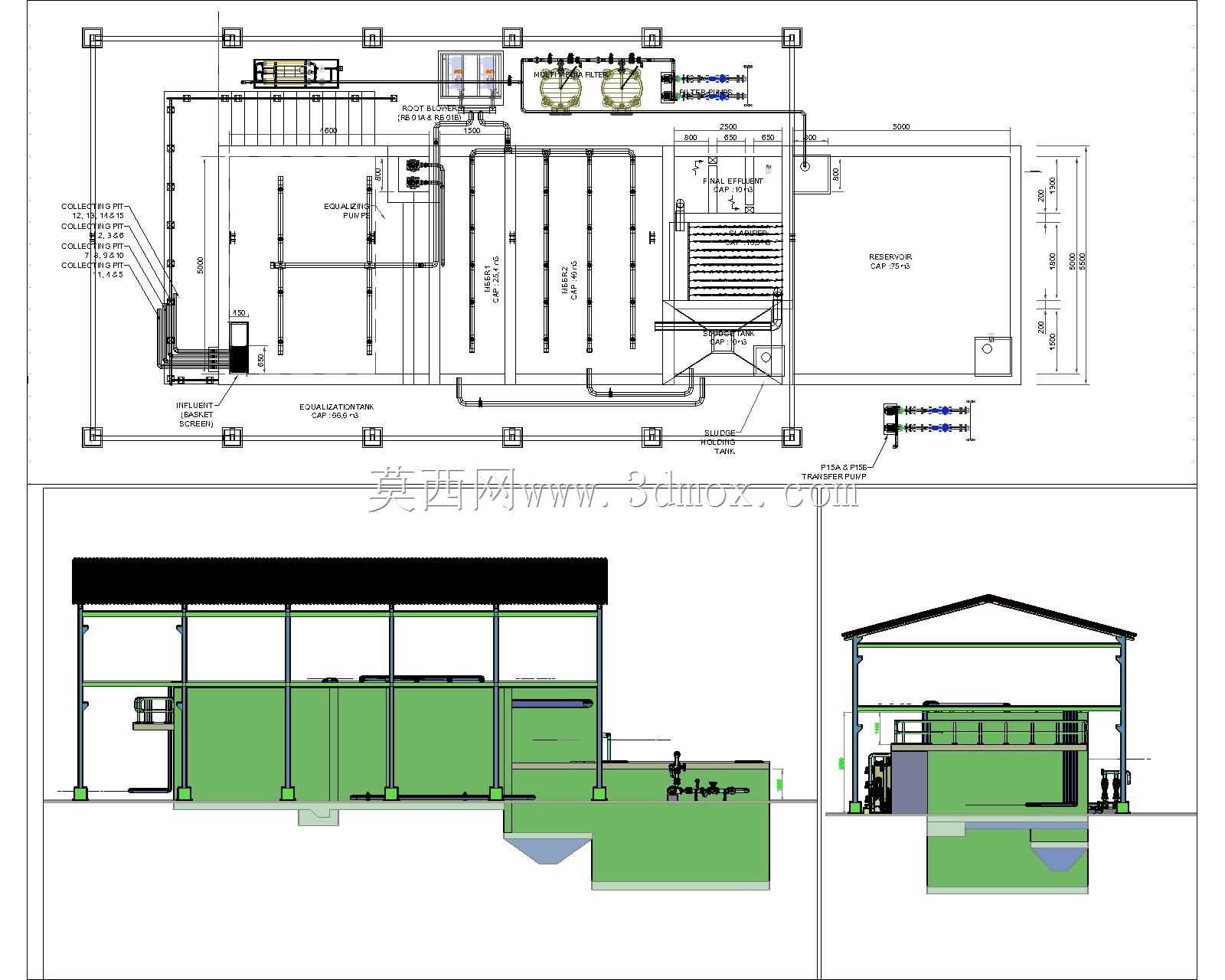

　　这套曝气系统的三维设计成果，核心服务于中小型城镇污水处理厂的生化处理工段，也可适配工业园区集中式污水处理站的好氧处理单元改造与新建项目。从实际工程落地的角度看，设计阶段首先锚定了好氧池的有效处理容积边界，将曝气单元的服务范围覆盖整个生化反应池的有效水深区域，避免出现局部曝气盲区导致污泥沉积、处理效率不达标的问题。池体结构采用分仓式布局，不同仓室可根据进水负荷灵活调整曝气强度，配套的管路系统沿池顶巡检通道侧边排布，既预留了足够的阀门操作空间，也避开了后期设备吊装、检修的通行路径，所有管道的支吊架点位都在模型中做了精准定位，现场安装时无需二次切割调整支架位置。

　　曝气头的排布经过水力模拟校核，相邻曝气头的间距控制在有效服务半径的1.2倍范围内，保证池内混合液的流速维持在0.3m/s左右，既能让活性污泥始终处于悬浮状态，也不会因为流速过高导致污泥絮体破碎影响沉降性能。系统配套的供气主管从池体端部接入，沿程设置的调节阀门可独立控制每个仓室的供气量，适配不同进水水质下的溶解氧调控需求，比如进水COD浓度偏高时可加大前端仓室的曝气强度，后端仓室适当降低气量实现节能运行。从安装边界来看，整套曝气装置的顶部标高低于池顶巡检通道0.8m，避免巡检人员磕碰，底部曝气头距离池底0.3m，预留了足够的排泥空间，防止积泥堵塞曝气头孔隙。

　　池体上方的遮阳防雨棚采用轻钢结构设计，立柱点位全部避开池体的受力钢筋位置，基础与池壁整体浇筑，保证结构稳定性，棚顶坡度设置为5%，可快速排走雨水避免积水渗漏。整套模型还原了从管路走向、设备定位到附属结构的全部细节，结构设计人员可直接参考进行施工图深化，设备选型人员也可根据模型中的接口尺寸匹配对应的风机、阀门等配套部件，减少现场对接的错漏问题。
