污水处理用卧式罐体反应装置结构设计

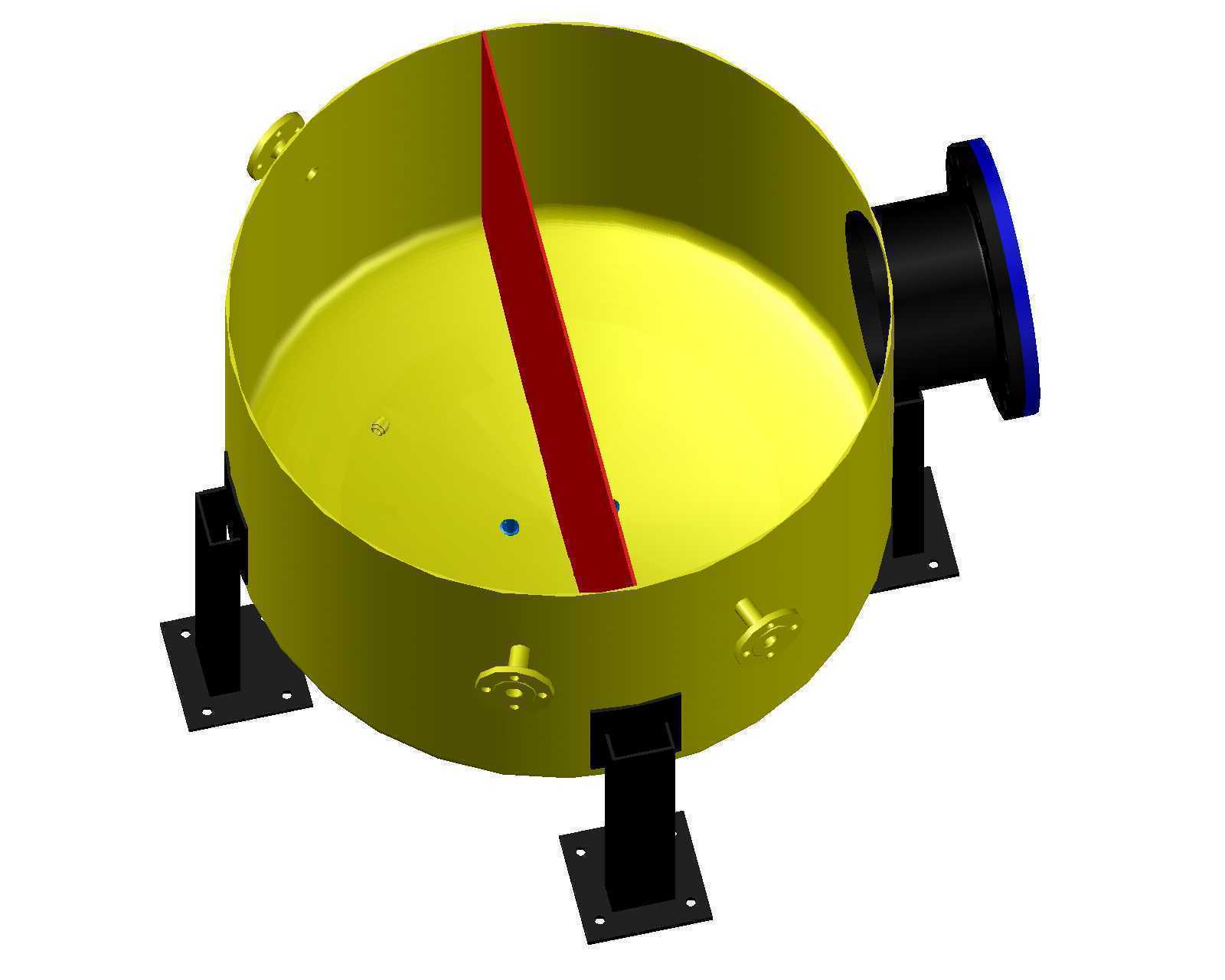

　　这款卧式反应罐体主要应用于中小型城镇污水处理站、工业废水预处理工段的生化反应或物化混合环节，区别于常见的立式反应釜结构，卧式布置的形式能在有限的厂区竖向空间内获得更大的液相接触面积，适合处理水量波动不大、需要较长水力停留时间的污水处理工况，比如厂区生活污水的水解酸化环节、小型印染废水的混凝反应段都能适配这类设备。从实际使用场景来看，这类罐体通常埋地或半埋地布置在污水处理单元的格栅、沉砂池之后，作为后续沉淀、过滤单元的前置处理设施，罐内设置的竖向导流隔板能将罐体内部空间分隔为推流段，避免进水短流，让待处理污水与投加的药剂、活性污泥充分混合反应，隔板的高度经过流态模拟校核，既不会造成罐内壅水，也能保证水流在罐内的折流次数满足反应时间要求。

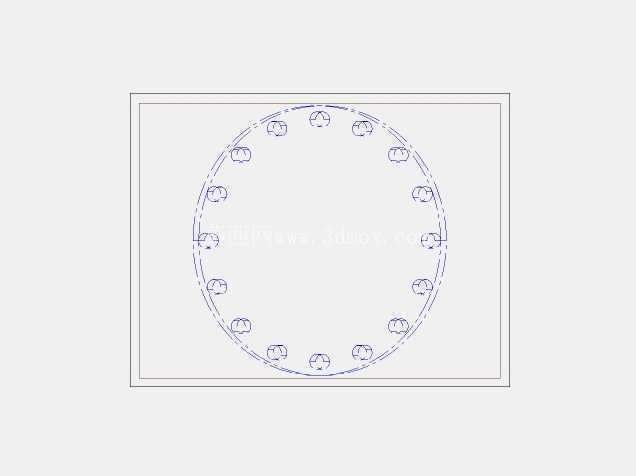

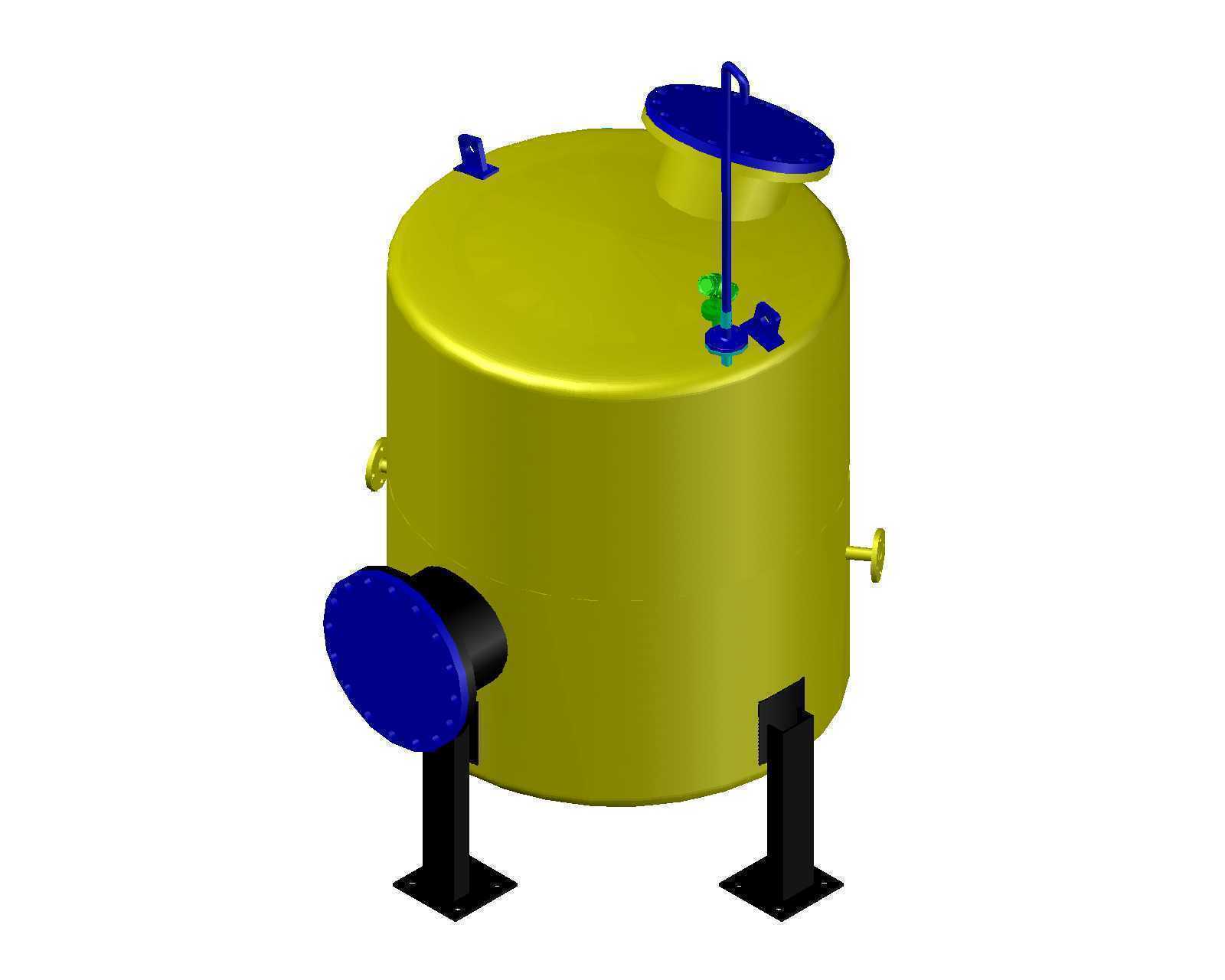

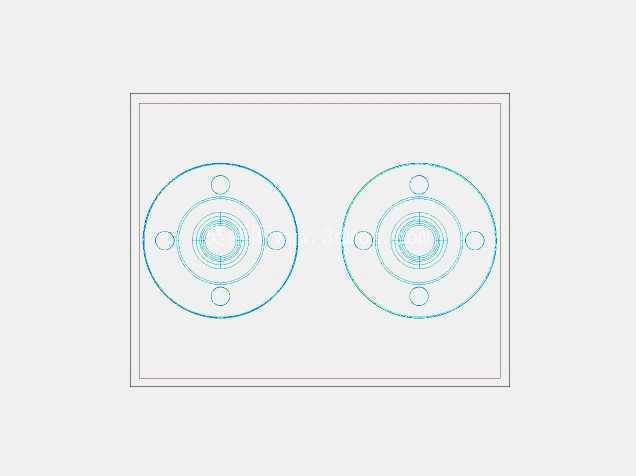

　　罐体侧面设置的带法兰接口是进出水连接端，法兰采用标准凸面法兰结构，能直接和厂区的工艺管道通过螺栓对接，法兰端面的密封面粗糙度满足橡胶垫片密封要求，不需要额外加工适配接口，现场安装时只需匹配对应压力等级的螺栓和垫片即可完成管路连接，减少现场焊接、打磨的工作量。罐体底部的三组支腿是安装受力的核心部件，支腿采用型钢焊接结构，底部带方形安装底板，底板上预留的螺栓孔能直接和厂区的混凝土设备基础通过膨胀螺栓或预埋地脚螺栓固定，支腿的高度经过核算，能让罐体底部距离基础面预留足够的排空管道安装空间，同时保证罐体运行时的整体稳定性，即使罐内满水运行，支腿的受力变形量也控制在钢结构设计规范允许的范围内，不会出现罐体倾斜、接口错位的问题。

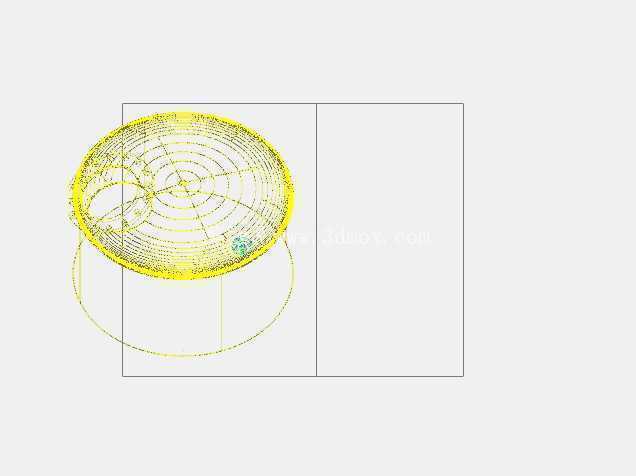

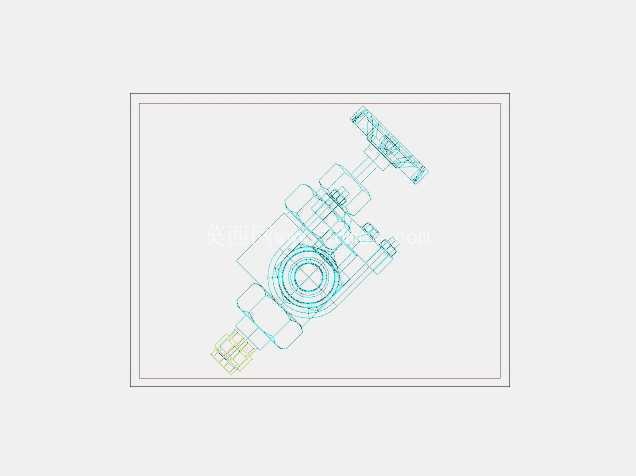

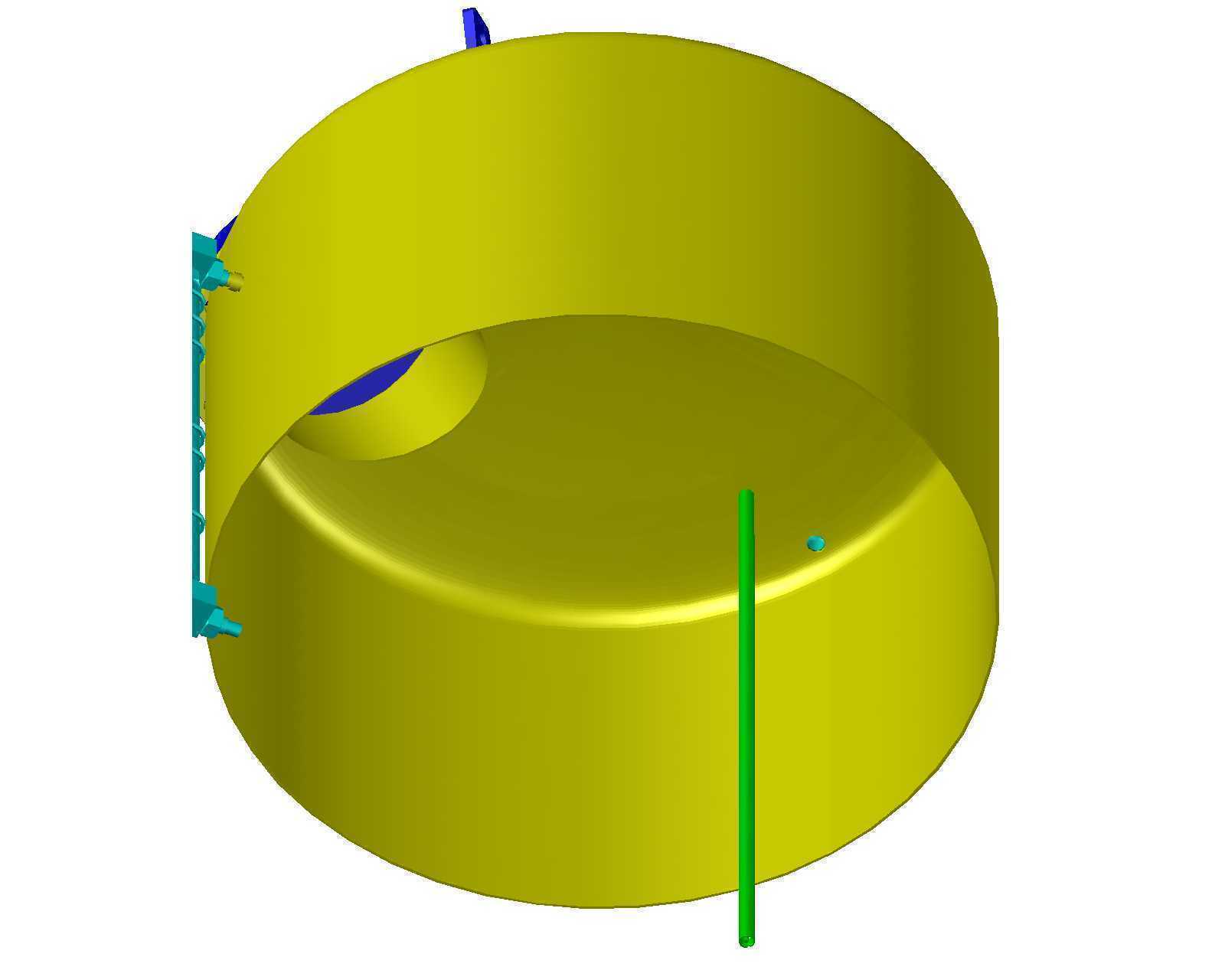

　　罐体侧壁设置的多个小型管嘴分别对应排空口、取样口、加药口的功能，不同位置的管嘴高度匹配罐内的液位设计，比如排空口设置在罐体侧壁最低点，能保证检修时罐内积液完全排净，取样口设置在罐体中部高度，能采集到罐内反应过程中具有代表性的水样，加药口的位置正对导流隔板的前端，能让投加的药剂顺着水流方向快速扩散，不需要额外设置罐内搅拌装置就能实现药剂的初步混合。从设计思路上看，这款罐体采用圆筒形卧式结构，相比方形水池结构，圆筒形的罐体受力更均匀，罐壁厚度可以做得更薄，在相同容积下耗材更少，同时圆筒形结构没有死角，不容易积泥，日常维护时只需要通过排空口冲洗就能清理罐底的少量沉积物，不需要人员进入罐内清淤，降低了有限空间作业的安全风险。罐体顶部预留的人孔位置方便检修人员在必要时进入罐内检查隔板的腐蚀情况、更换损坏的附件，人孔的尺寸满足成年人进出的要求，人孔盖采用快开式结构，不需要完全拆卸所有螺栓就能打开，日常巡检时可以快速开盖观察罐内的反应情况。安装边界方面，这款罐体的支腿安装孔位横向、纵向间距都做了标准化设计，设备基础浇筑时只需要按照对应尺寸预留地脚螺栓孔即可，不需要针对罐体做特殊的基础设计，罐体的整体宽度控制在常规道路运输的限宽范围内，整体运输时不需要拆解，到场后直接吊装就位就能完成安装，大幅缩短现场施工的周期。

　　罐内的导流隔板采用和罐体同材质的板材焊接固定，隔板和罐壁连接处做了满焊处理，焊接后做煤油渗透试验，保证隔板两侧的水流不会出现短路，隔板的厚度满足水流长期冲刷的强度要求，不会在长期运行后出现变形、焊缝开裂的问题。罐体外部的支腿、法兰等部件都做了防腐处理，适配污水处理厂潮湿、有腐蚀性气体的运行环境，能保证设备长期运行不出现严重的锈蚀问题，减少后期维护的成本。在设备选型适配时，需要注意罐体的安装高度要和前后工艺单元的液位高程匹配，保证污水能依靠重力自流进出罐体，不需要额外设置提升泵，降低污水处理系统的运行能耗，同时罐体周围要预留足够的操作空间，方便日常取样、加药以及后期的检修作业。
