工业袋式空气净化除尘装置结构设计

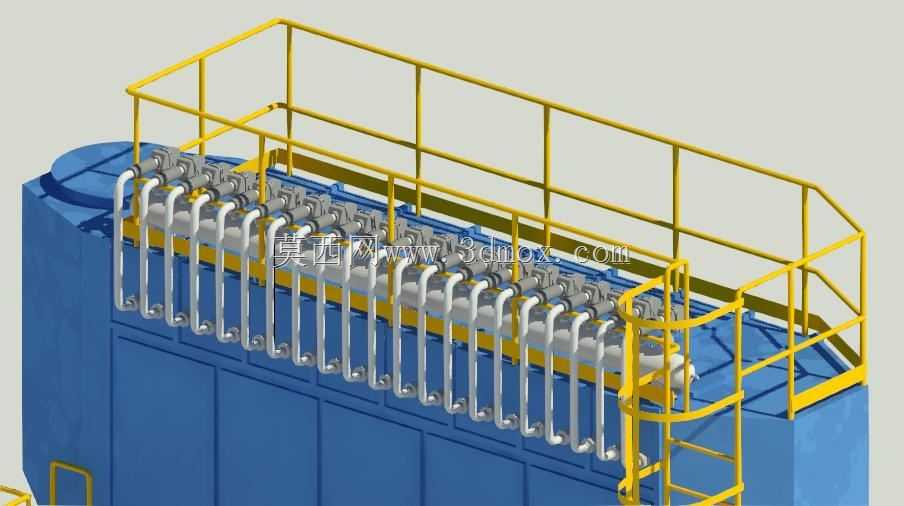

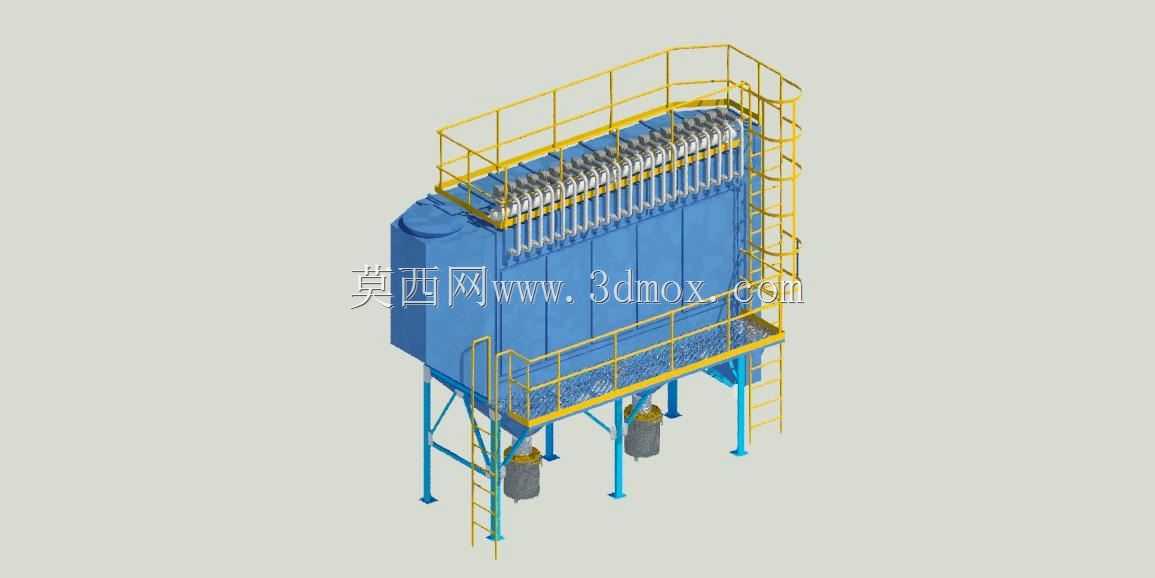

　　这套除尘装置的三维结构设计，核心面向机械加工车间、建材生产工段、粮食加工输送线这类存在持续性粉尘逸散的作业场景，这类场景中金属切屑粉尘、水泥扬尘、粮食物料碎屑不仅会造成车间能见度下降，长期积累还会附着在精密加工设备的导轨、传动副表面，加速运动部件磨损，同时也会威胁作业人员的职业健康。设计阶段首先锚定了上箱体、中箱体、灰斗、支腿框架、检修平台的分层布局逻辑，将滤袋安装区集中布置在中箱体上部，喷吹清灰机构沿箱体顶部横向排布，每一组喷吹嘴对应下方单列滤袋，保证清灰时压缩空气能均匀覆盖每一条滤袋的内表面，避免局部积灰造成过滤阻力失衡。

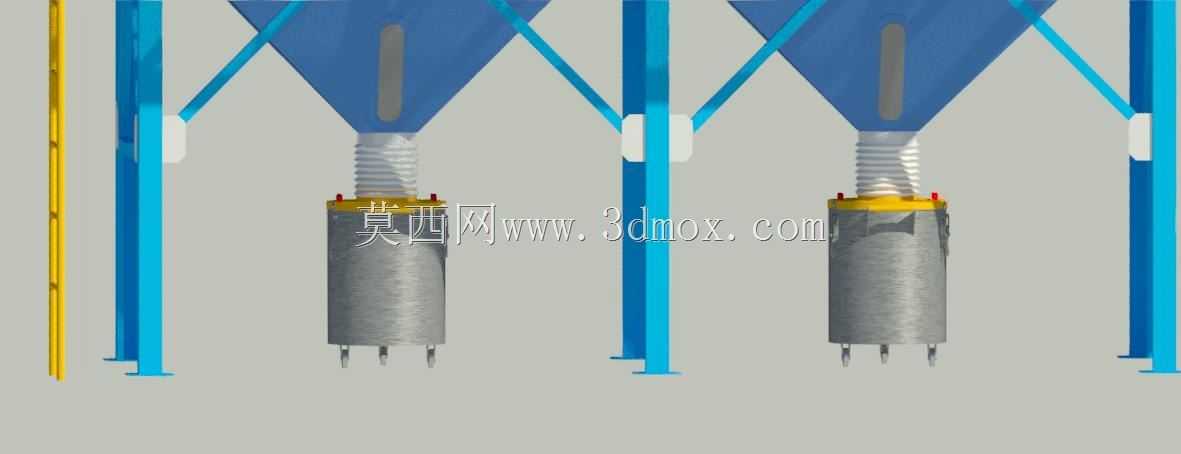

　　设备侧面设置的斜爬梯连通上下两层检修平台，平台护栏高度按照工业作业防护要求设置，爬梯踏步做了防滑结构处理，上层平台预留了足够的滤袋更换操作空间，不需要额外搭建临时作业架就能完成滤袋的拆装维护。支腿部分采用型钢焊接框架结构，四个主支撑腿的安装孔位做了统一的同轴度公差约束，现场安装时可以直接通过膨胀螺栓与混凝土地面固定，支腿高度预留了灰斗下方卸灰阀的安装与操作空间，灰斗的倾斜角度按照粉尘安息角设计，避免粉尘在斗壁堆积搭桥，影响卸灰顺畅度。设备侧面预留了进风口法兰接口，可直接对接车间产尘点的吸尘管道，顶部出风口可匹配后续引风机的安装尺寸，整套结构的外部轮廓做了规整化处理，没有突出的尖锐结构，避免现场安装运维过程中发生磕碰。

　　设计过程中对滤袋的排布间距做了反复校核，既保证单位体积内的过滤面积满足处理风量要求，也预留了滤袋之间的气流流通间隙，避免过滤时气流分布不均造成局部滤袋负荷过高，缩短滤袋使用寿命。设备外部的检修门做了密封结构设计，采用耐温橡胶密封条压紧，保证设备运行时的漏风率控制在合理区间，降低引风机的无效能耗。
