切向进气式旋风除尘分离装置结构设计

项目分类:除尘设备 发布时间:2024-12-10 ID:838096
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计
  • 切向进气式旋风除尘分离装置结构设计

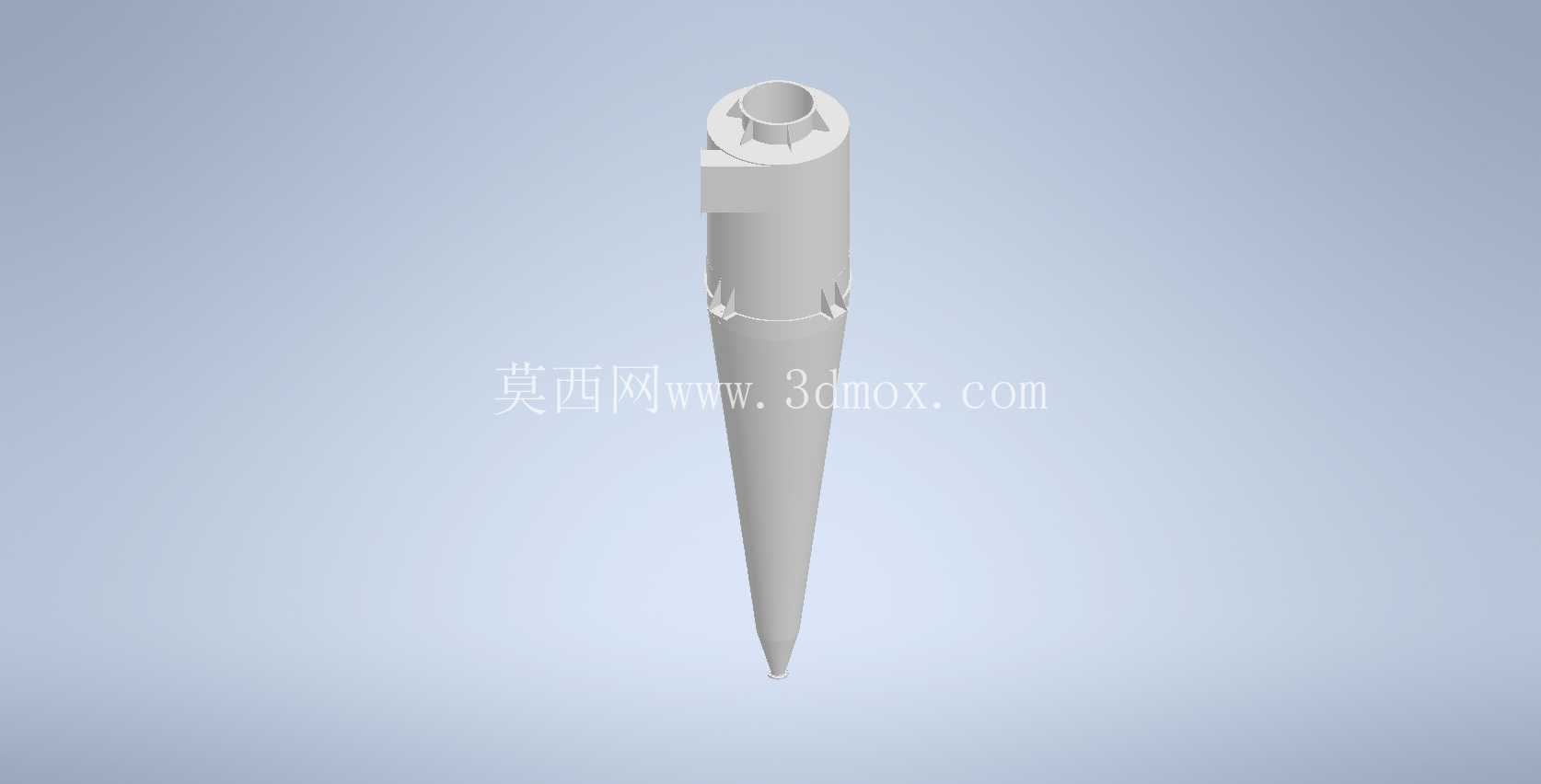

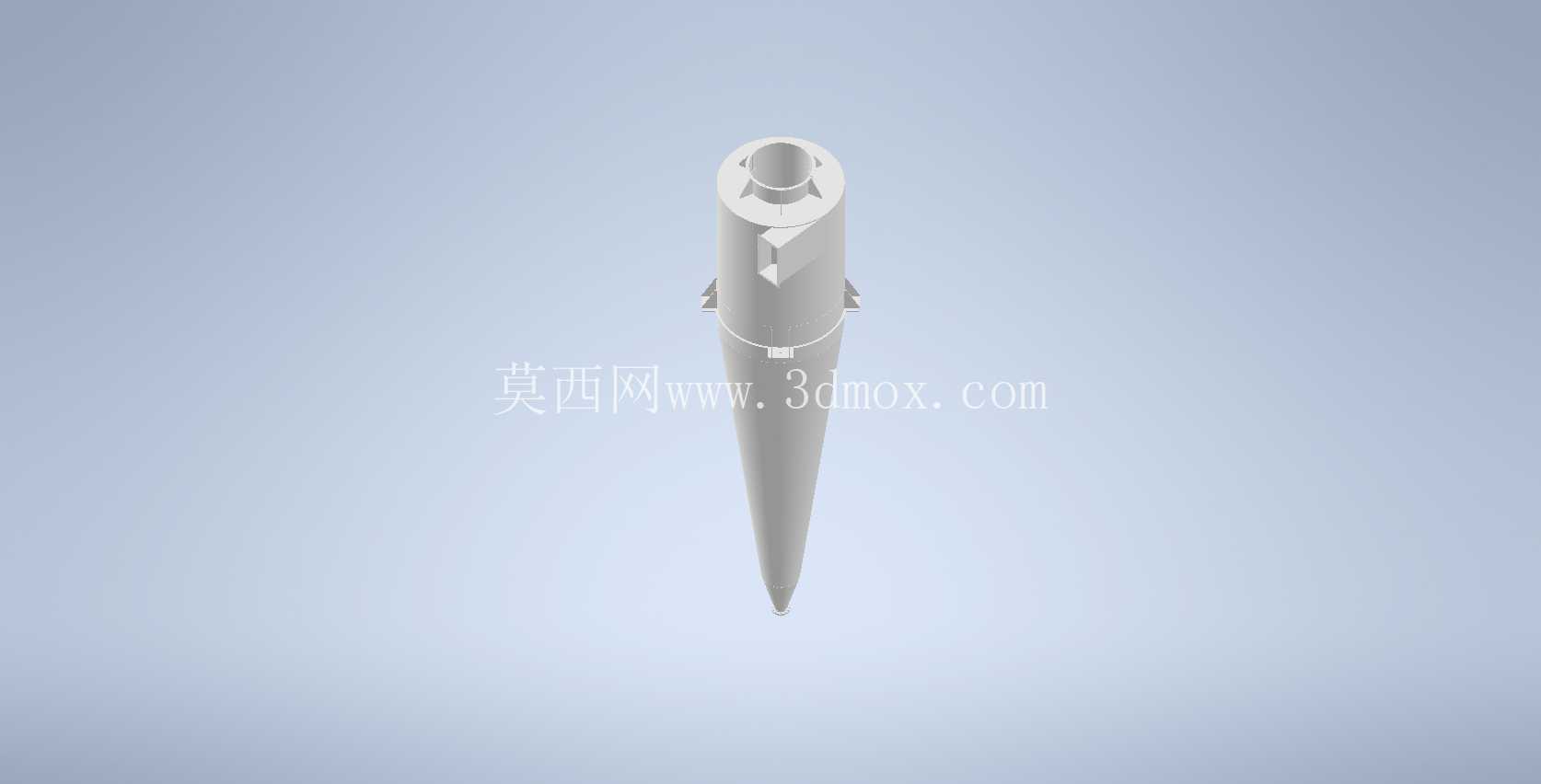

  这款旋风除尘装置是工业粉尘预处理环节的核心通用设备,在木工车间开料工位、粮食加工输送线、建材粉体分装工段、金属切削打磨工位这类产尘场景中,常作为一级除尘单元布置在产尘点与布袋除尘器、滤筒除尘器的前端管路上,提前分离80%以上粒径大于10μm的固相颗粒,大幅降低后端精过滤单元的滤材负荷,延长滤材更换周期,减少运维成本。不同于电除尘、湿式除尘的复杂配套需求,该类装置无运动易损部件,仅靠气流自身的离心运动完成分离,日常运维仅需检查下部排灰口的密闭性,无需频繁更换内部耗材,适合连续化生产的产尘工位配套使用。

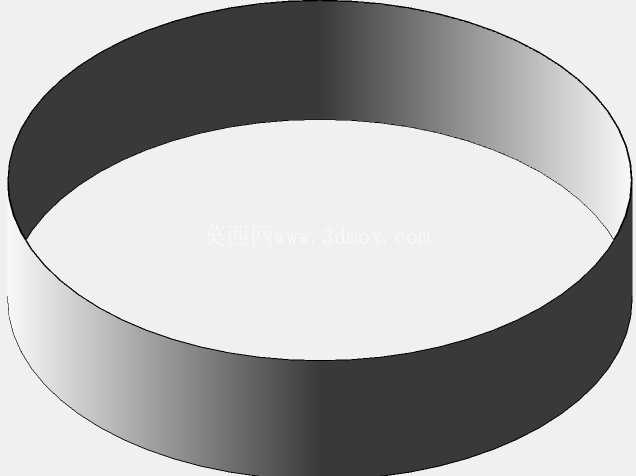

  从结构设计逻辑来看,装置整体采用上圆下锥的经典流道构型,上部筒体段为等径直筒结构,顶部设置偏心切向进气口,含尘气流从进气口进入筒体后,会沿筒壁形成稳定的向下旋转外涡旋,固相颗粒在离心力作用下被甩向筒壁,沿壁面滑落至下部锥段;锥段采用渐缩式结构,随着流道截面不断收窄,外涡旋的旋转线速度逐步提升,细小颗粒在锥段可获得足够的离心力完成分离,当外涡旋抵达锥段下部后,会在中心区域形成向上折返的内涡旋,经顶部中心的排气芯管排出完成净化。设计时进气口采用矩形截面,高宽比控制在2:1左右,可减少进气气流对筒内旋转流场的干扰,避免局部紊流导致已分离颗粒二次扬起;顶部排气芯管插入筒体的深度控制在进气口下缘以下100mm左右,既避免进气短路直接从排气口排出,也不会过度挤占外涡旋的流动空间。

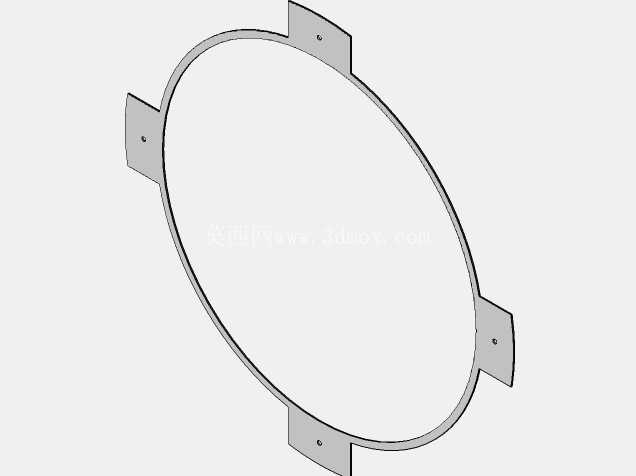

  从安装边界来看,该装置整体为立式安装结构,上部筒体直径决定额定处理风量,常规300mm直径的筒体对应处理风量约2000m³/h,锥段锥角控制在15°-20°区间,避免锥角过大导致壁面附着粉尘架桥堵塞,也不会因锥角过小导致设备整体安装高度过高,增加现场布置难度。安装时需保证设备整体垂直度偏差不大于1‰,避免流场偏斜导致分离效率下降,下部排灰口需配套密闭卸灰阀,严禁排灰口直接连通大气导致内部流场失压,造成分离效率骤降。进气与排气口均采用标准法兰连接,可直接对接同管径的工业通风管道,无需额外变径调整,现场安装时可根据产尘点位置调整进气口的朝向,适配不同的管路走向。设备本体可采用Q235碳钢焊接制作,处理有磨损性的粉尘时可在筒体内壁贴附耐磨衬里,处理腐蚀性含尘气体时可更换为不锈钢材质,适配不同工况的使用需求。
