大容量储罐用蛇形蒸汽加热螺旋盘管

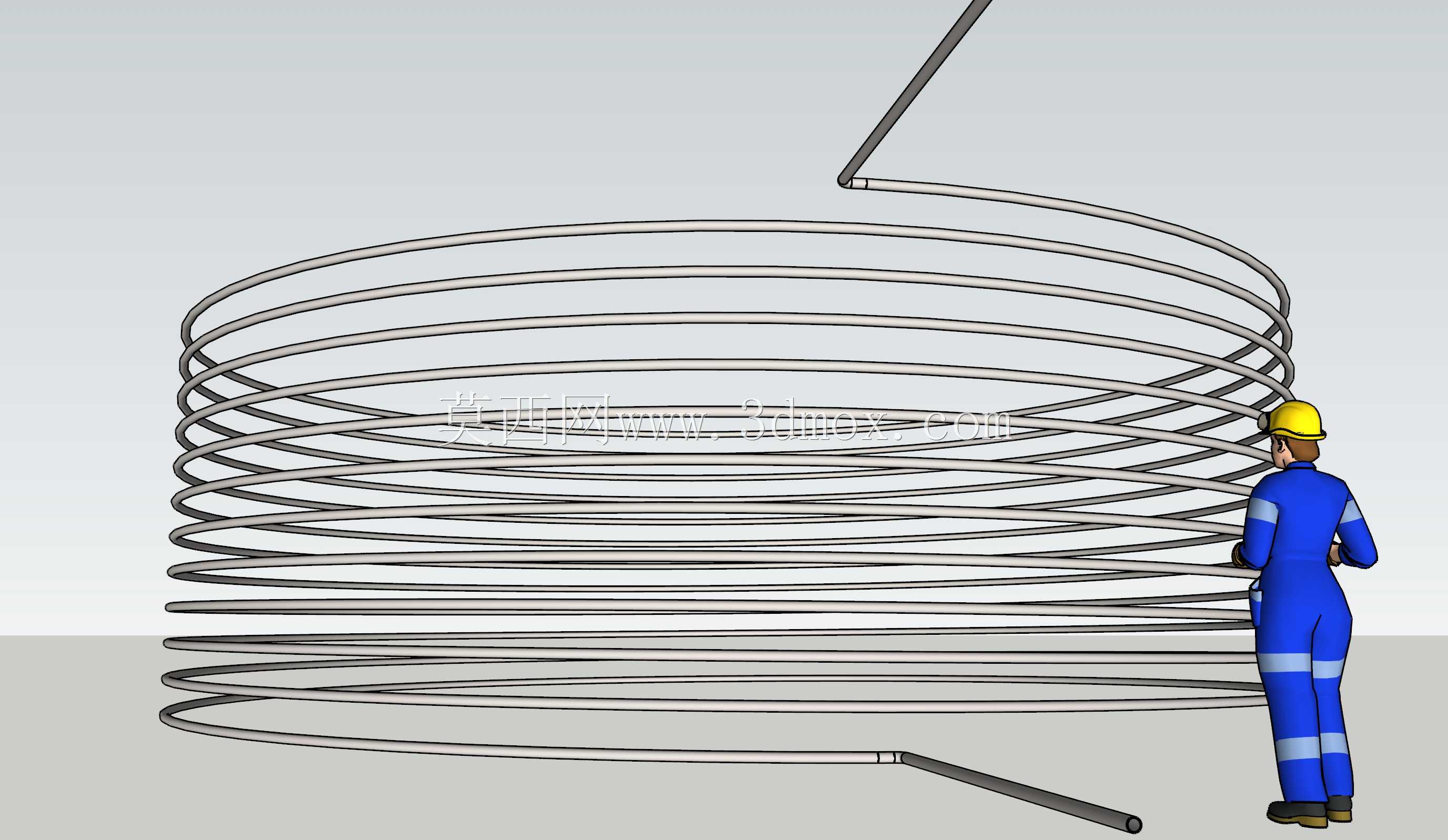

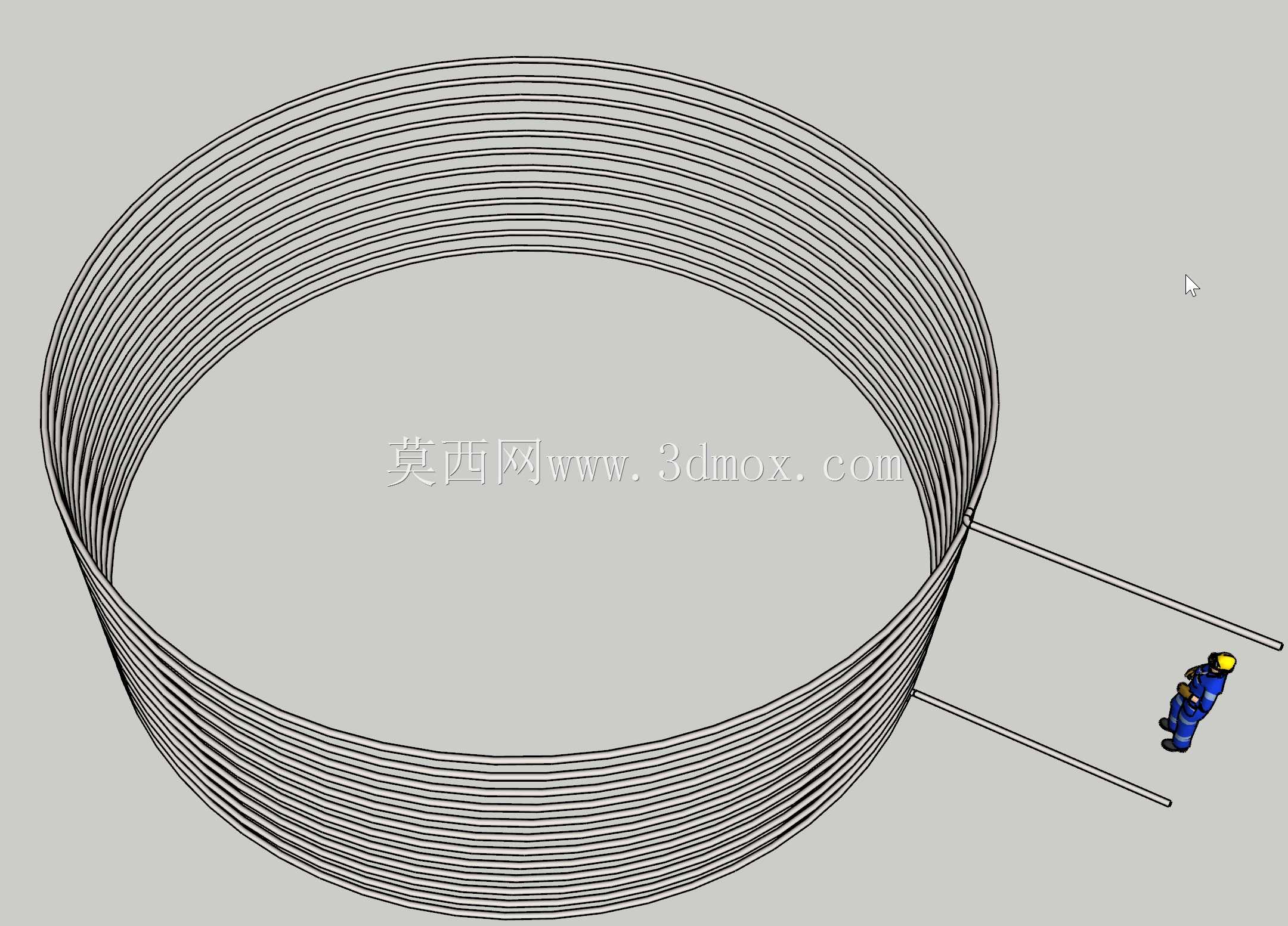

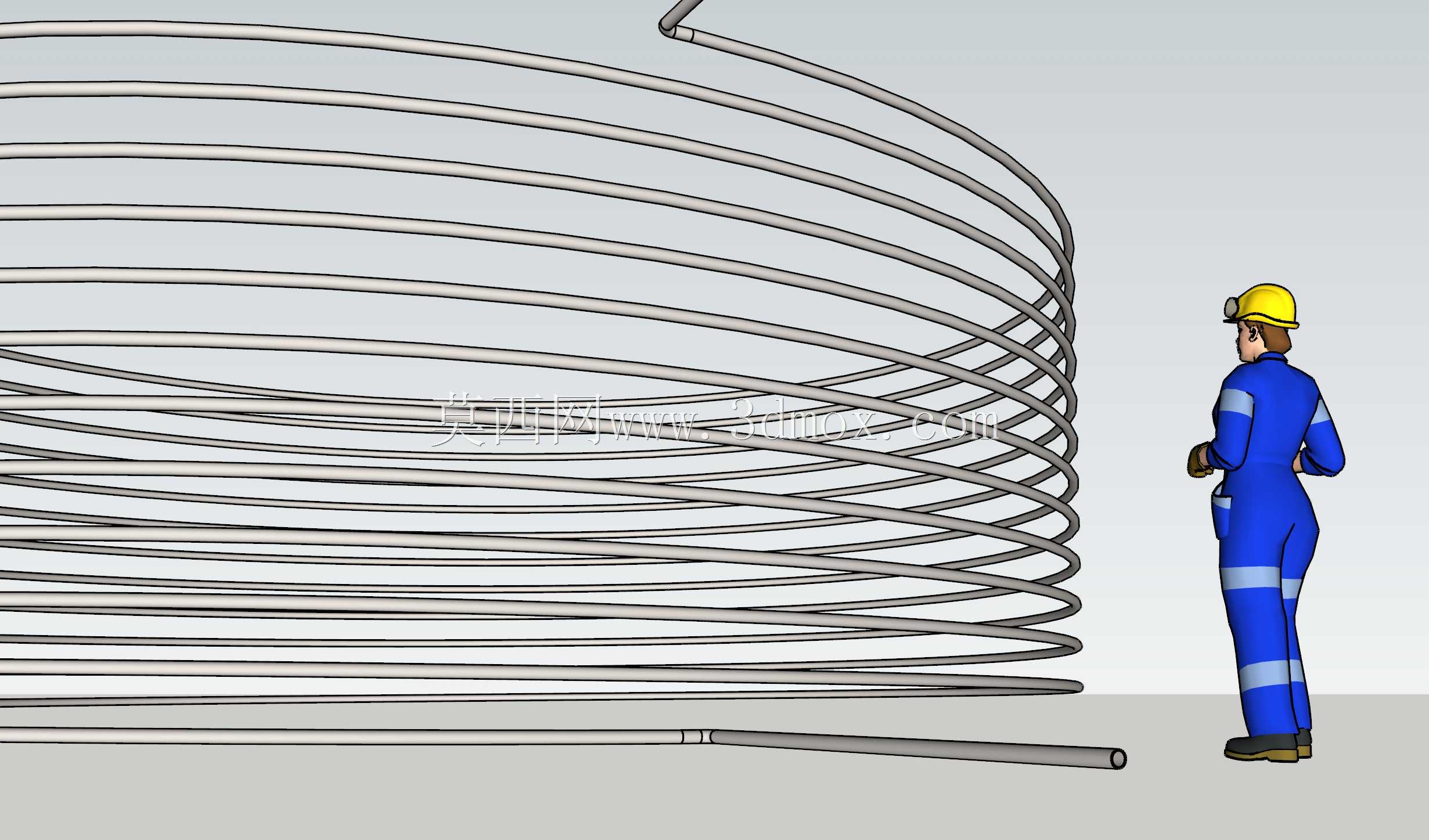

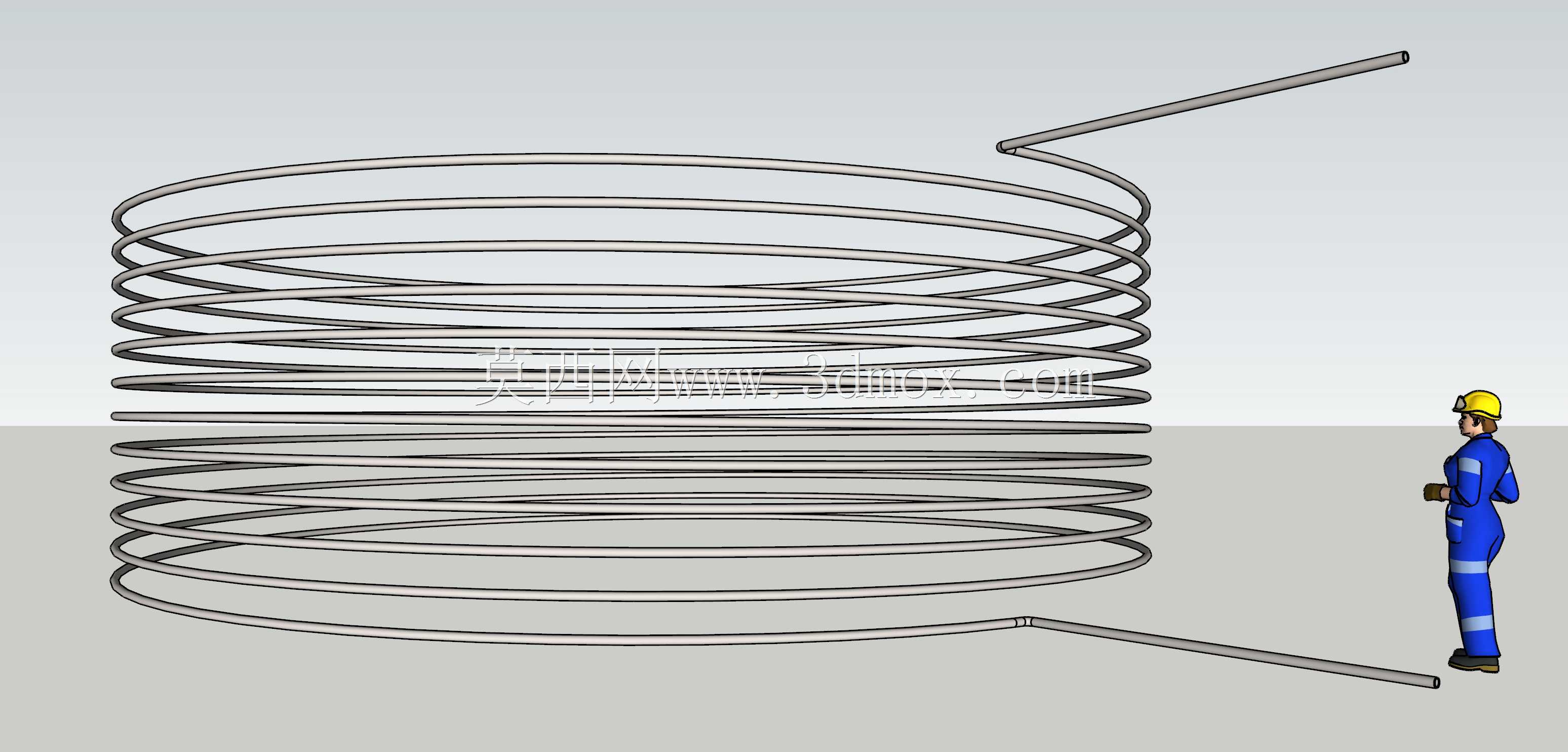

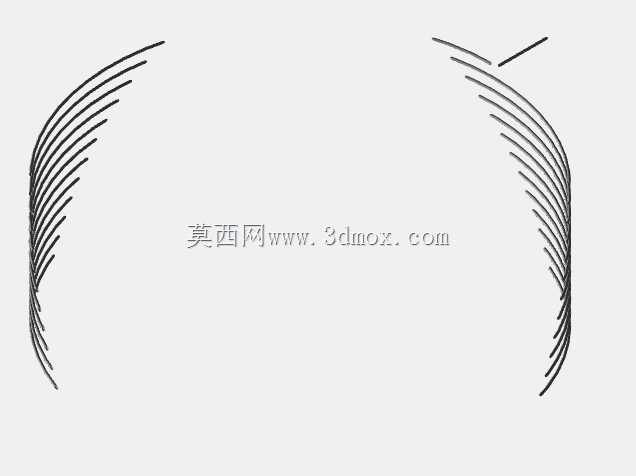

　　在石化、粮油储运、大型化工原料仓储场景中，大容量立式储罐的介质伴热一直是现场运维的核心痛点之一，尤其是高粘度、易凝析的液态介质，低温环境下流动性骤降会直接影响出料效率，甚至引发管道堵塞、介质分层等生产事故，这款蛇形螺旋蒸汽加热盘管正是针对这类大容积储罐的伴热需求设计的换热部件。从结构设计逻辑来看，整体采用连续螺旋盘绕的蛇形管路构型，螺旋主体直径设置为10米，垂直安装高度可达3.6米，适配公称容积数千立方级的大型储罐内部安装边界，盘管整体沿储罐内壁近壁面区域布置，既不会占用储罐中心的介质进出料操作空间，也能避免与罐内的液位检测、测温测压等内构件产生安装干涉。

　　管路本体选用2英寸Schedule10等级的管道构造，管壁厚度匹配低压饱和蒸汽的输送承压要求，同时兼顾换热效率与结构刚性，整套盘管采用10段连续管路并行排布的结构，相比单根大直径盘管的设计，并行多管路的构型可以让蒸汽在管内的流动阻力更均衡，不会出现远端管路蒸汽流量不足、换热温差过大的问题，能保证整个盘管覆盖区域的热量输出均匀，避免罐内介质出现局部过热结焦或者局部温度不足凝析的情况。实际投用过程中，低压饱和蒸汽从盘管的一端接入，在螺旋盘绕的管路内流动过程中通过管壁与罐内介质完成热交换，冷凝水从盘管另一端的疏水端口排出，整套结构没有额外的运动部件，长期运行的可靠性极高，不需要频繁的停机维护。

　　设计阶段已经充分考虑了工业现场的严苛工况，盘管的支撑点位沿螺旋走向均匀分布，能够承受管路自身重量、管内蒸汽水锤冲击以及罐内介质流动带来的侧向载荷，即使在大容积储罐的液位频繁波动、介质长期冲刷的工况下，也能保持结构稳定性，不会出现管路变形、焊缝开裂的问题。除了大容量储罐的加热伴热场景，这类大尺寸螺旋盘管的构型经过适配调整后，也可用于大型敞开式水槽的恒温维持、大流量工艺流体的在线预加热等场景，蛇形螺旋的结构本身可以在有限的安装空间内最大化换热接触面积，相比直管排布的换热结构，换热效率能提升40%以上，同时管路的走向更规整，便于现场的安装定位与后期检修。

　　建模过程中严格遵循工业管道的设计规范，盘管的弯曲半径完全匹配对应管径的最小冷弯半径要求，不会出现弯管处管壁减薄超差、应力集中的问题，管路两端的连接端口预留了标准法兰对接的安装余量，能够直接与现场的蒸汽供气管路、冷凝水回收管路对接，不需要额外的现场改制。
