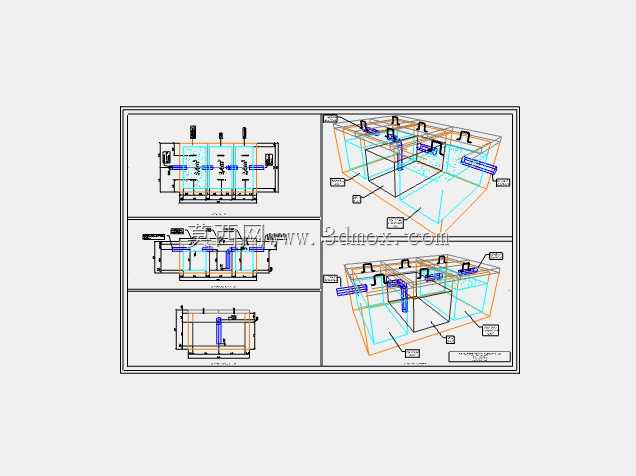

油水分离箱体结构三维设计方案

　　在工业流体处理、车间含油废水预处理、轨道交通检修段排污等场景中，油水分离箱体是前端预处理环节的核心承载构件，承担着不同密度液态介质的重力分离、暂存、导流功能，其结构设计的合理性直接影响后续处理单元的负荷与整体分离效率。这套油水分离箱体的设计，首先从介质流向逻辑入手，采用多仓室分隔的结构布局，进水端设置缓冲导流结构，避免高速流入的混合液对仓内静置分层流态造成扰动，保证油水两相有足够的静置沉降路径，密度较小的油相上浮至仓顶集油区，密度较大的水相下沉至下部出水通道，实现两相的自然分离。

　　从结构细节来看，箱体采用模块化拼接的壁板设计，各仓室之间的隔板设置有可调高度的溢流堰，可根据实际进水含油浓度、处理流量调整溢流高度，适配不同工况下的分层界面位置；箱体顶部设置有检修口与集油槽接口，侧壁预留进出水、排油、排污的法兰连接位，所有接口的位置排布充分考虑现场管道排布的操作空间，避免安装时出现管道干涉问题。安装边界方面，箱体整体为长方体落地式结构，底部设置有加强筋与安装支脚，支脚预留地脚螺栓固定孔，可直接固定于混凝土设备基础上，外形尺寸适配常规中小型处理站的设备安装空间，无需额外改造基础即可完成就位；壁板厚度根据仓室液位高度做差异化设计，高液位区域的壁板增加横向加强筋，避免长期满液运行出现壁板变形渗漏的问题。

　　设计过程中还考虑了日常运维的需求，仓室底部设置有一定坡度的沉渣区，排污口设置于沉渣区最低点，方便定期排出沉积的固体杂质，无需人员进入仓内即可完成清淤操作；各仓室之间的隔板上设置有连通阀，可在检修时实现单仓排空，不影响整体系统的临时运行。从三维建模的细节来看，所有焊缝位置、法兰连接孔位、加强筋排布都做了1:1的还原，可直接用于后续的工程出图、结构受力校核，也可作为同类分离设备设计的参考模板，帮助结构设计人员快速完成同类型产品的方案迭代，减少重复建模的工作量。
