丹佛斯AFD型膜片式PN16压力调节组件

　　该调节组件主要配套VFG2系列阀体使用，常见于城镇集中供热管网、工业循环水系统、中小型工艺流体管路的压力稳定工况，安装在主阀上部作为压力感知与执行驱动单元，可将阀后压力稳定在设定区间，避免管路压力波动冲击下游仪表、换热设备或终端用能装置，在暖通换热站、区域供水调压支路、轻工流体生产线的压力控制段都有大量成熟应用。从结构设计逻辑来看，组件上部为金属调压端盖，预留了调节螺杆与锁止结构，可通过旋转调整弹簧预紧力来改变压力设定值，侧方的小凸台为压力反馈接口，可引入阀后压力信号作用于内部膜片；中部采用大刚度圆柱螺旋压缩弹簧作为力反馈元件，弹簧线径、节距经过匹配计算，可在PN16的额定工作压力范围内提供线性的弹力反馈，避免调压过程中出现压力跳变；下部为膜片安装腔体，膜片采用耐温耐老化的柔性材质，可将流体压力信号转化为轴向位移，带动阀杆动作实现开度调节，膜片与金属腔体的密封采用压边结构，无需额外密封件即可保证中低压工况下的密封可靠性。

　　外形结构上，组件整体为同轴圆柱布局，上部调压端直径小于下部弹簧腔直径，弹簧完全外露在金属护罩范围内，既可以直观观察弹簧的压缩状态判断设定压力区间，也能避免外部杂物卡滞弹簧动作；安装边界方面，组件下部与阀体的连接采用标准法兰式接口，同轴度公差控制在0.1mm以内，安装时只需对准阀杆定位槽，均匀拧紧连接螺栓即可完成装配，不需要额外调整同轴度，轴向总长度适配VFG2系列通径从DN15到DN100的阀体安装空间，不会出现与周边管路、保温层干涉的问题。

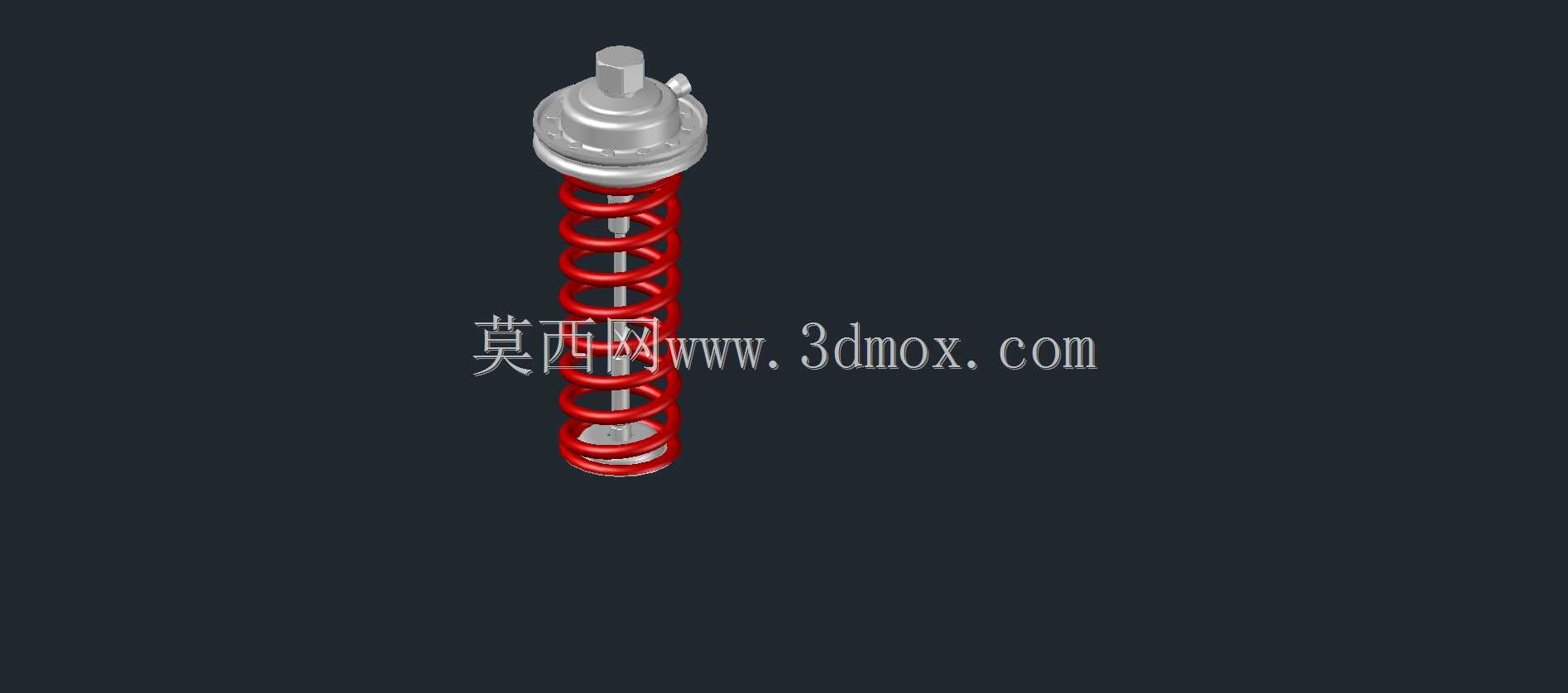

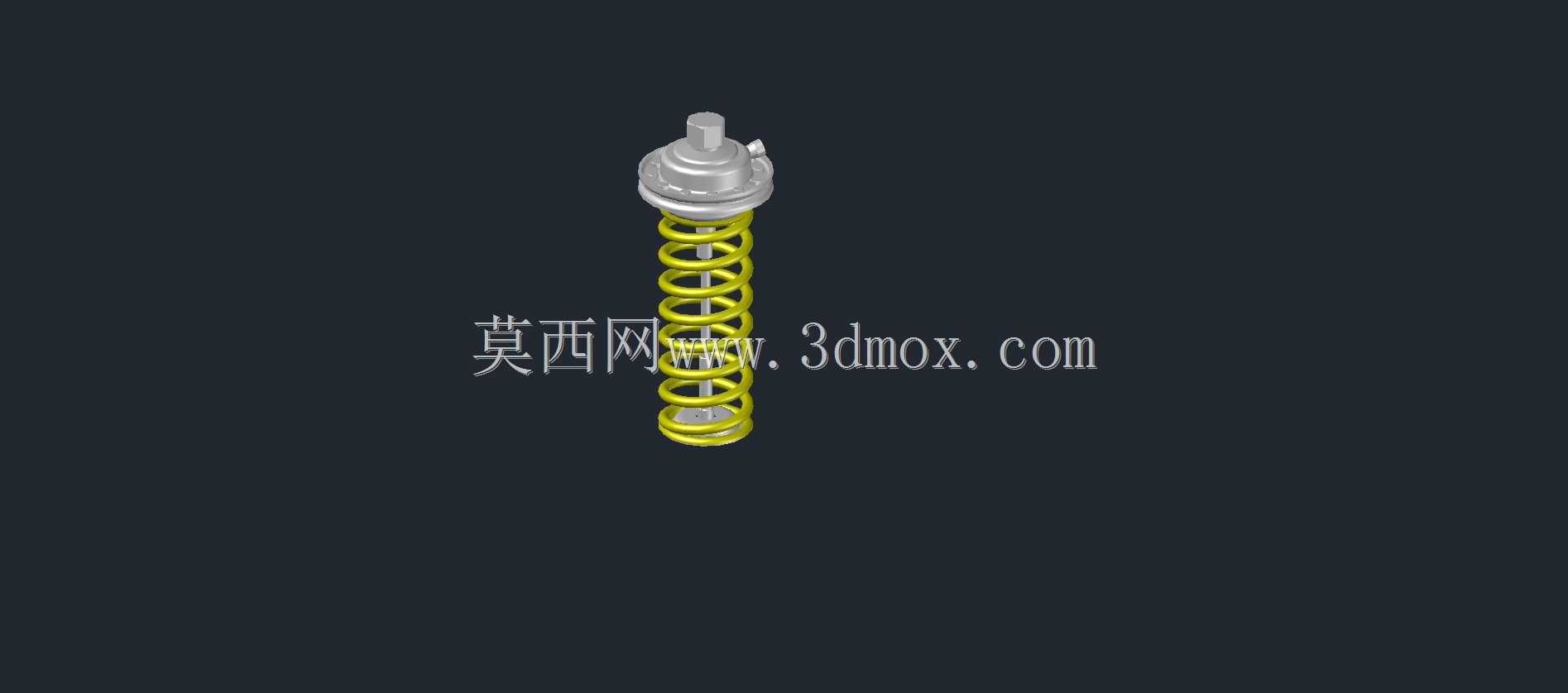

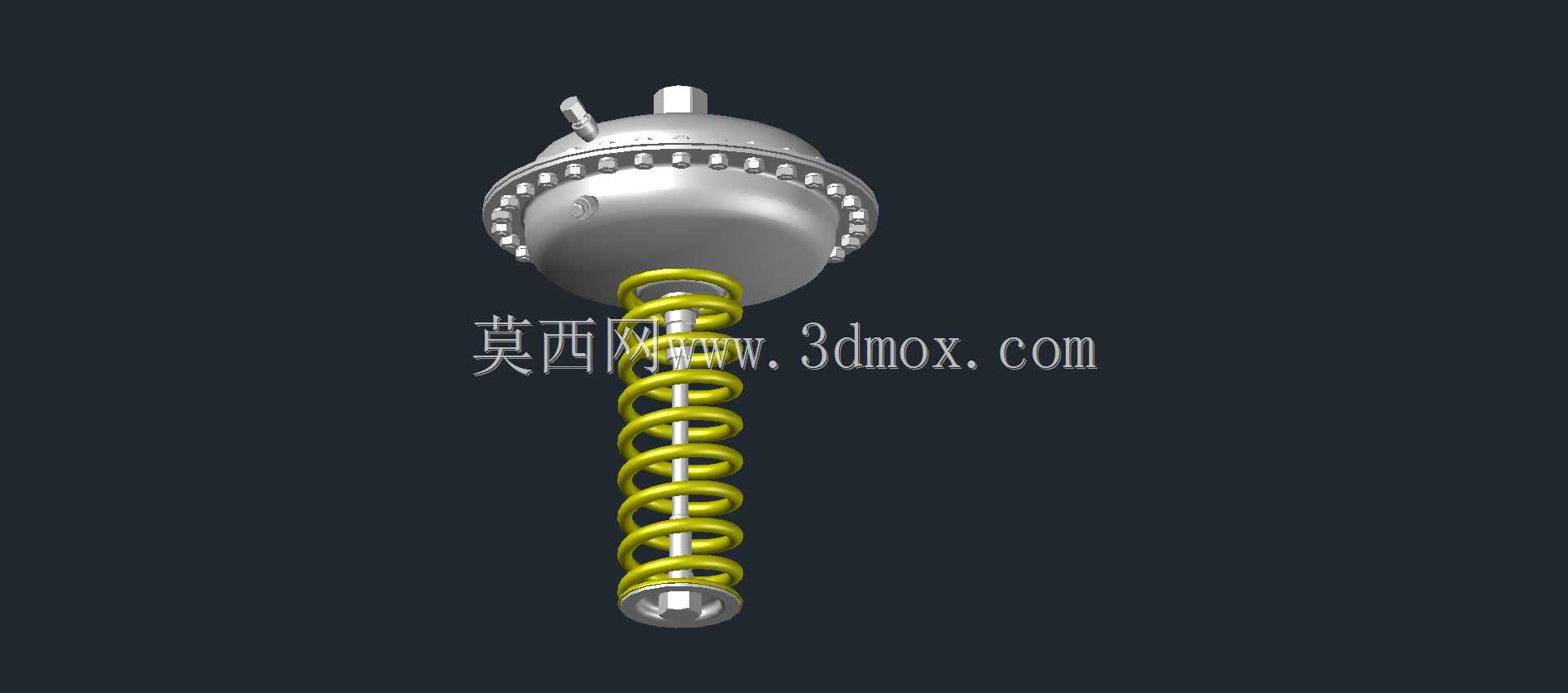

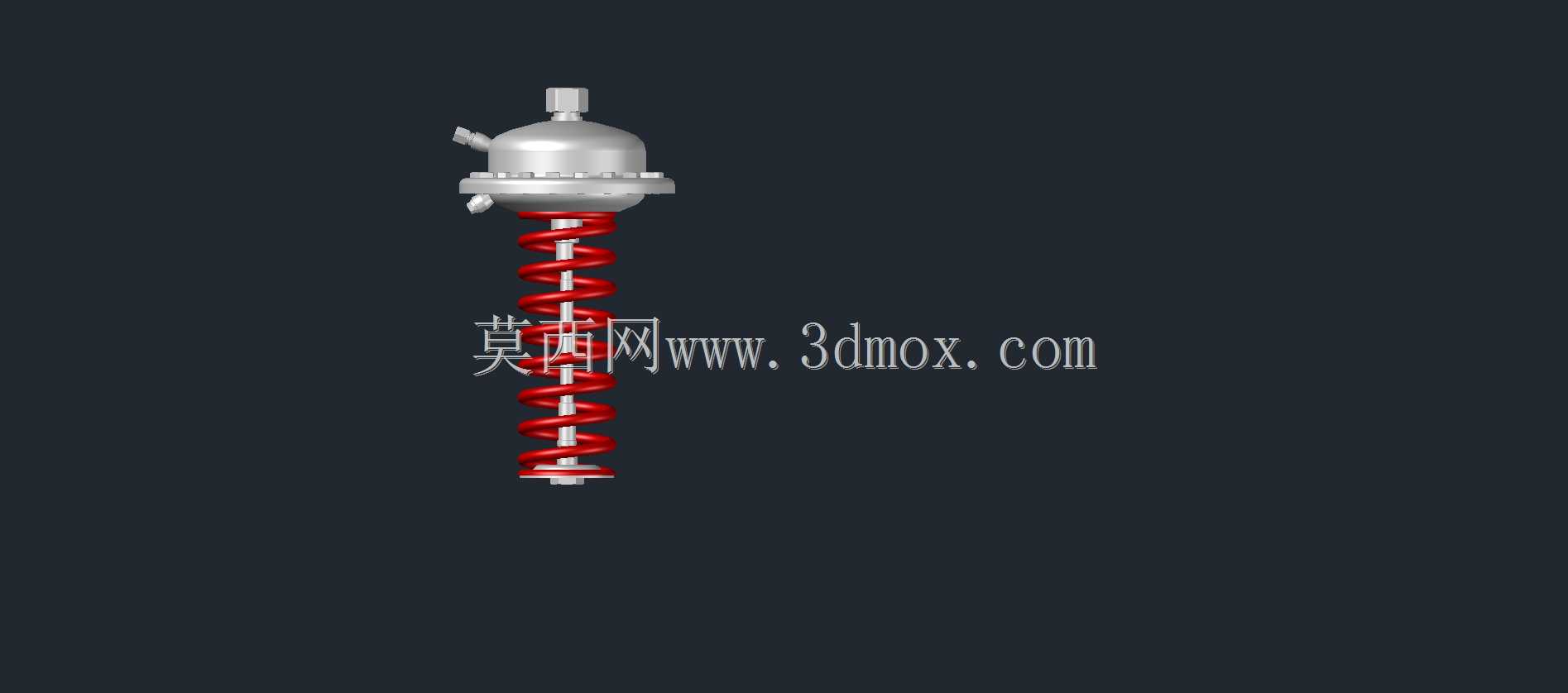

　　建模过程中对弹簧的螺旋升角、端圈并紧结构做了还原，调压端的防滑槽、锁止螺钉孔、压力接口的内螺纹细节都做了1:1复刻，膜片的弧形变形轮廓也按照实际工作状态做了呈现，可直接用于管路系统的装配干涉检查、调压机构的运动仿真，也可作为阀门选型阶段的外形匹配参考，帮助设计人员提前核对安装空间，避免现场安装时出现尺寸冲突。
