停车场用旁路式油水分离装置结构设计

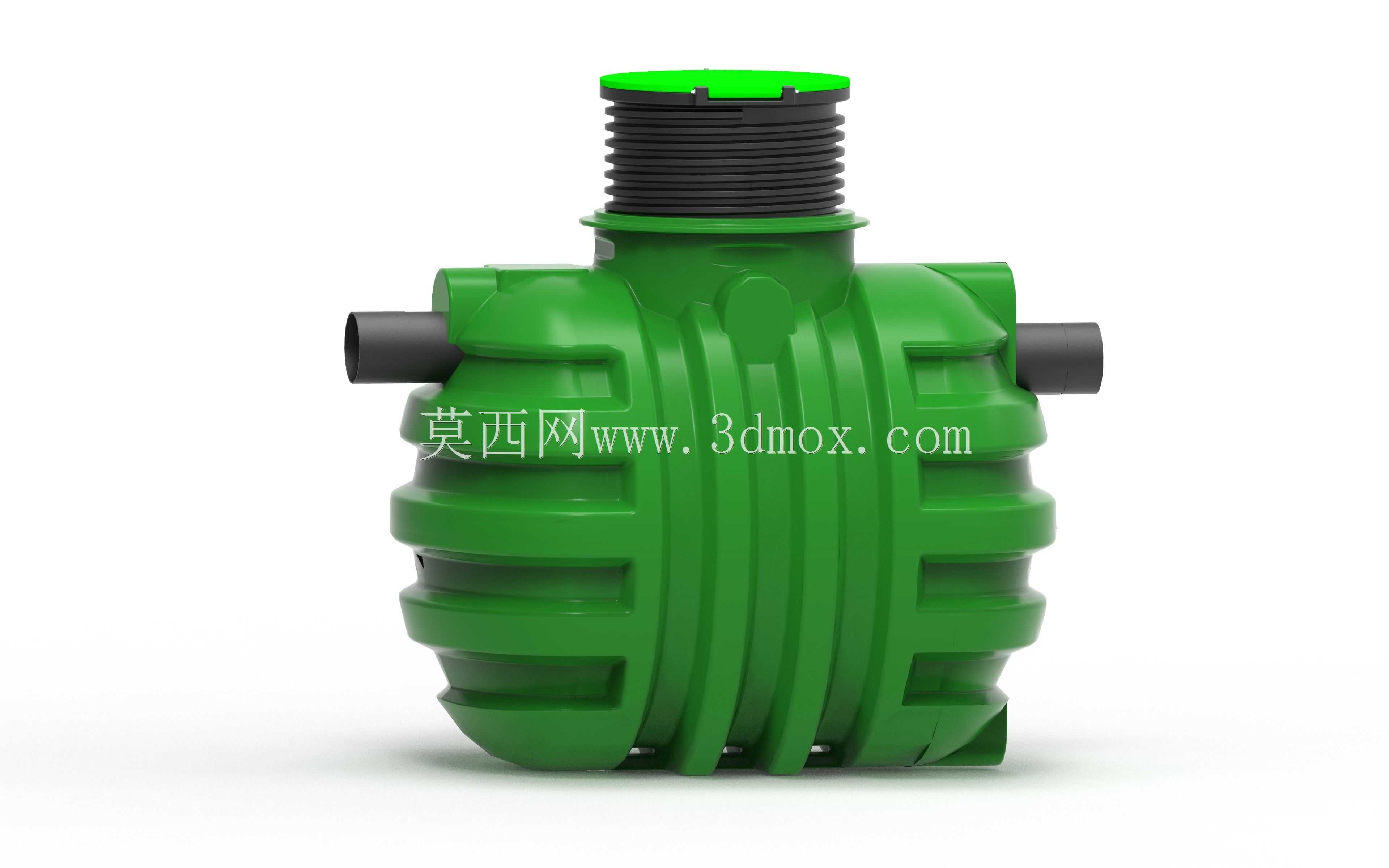

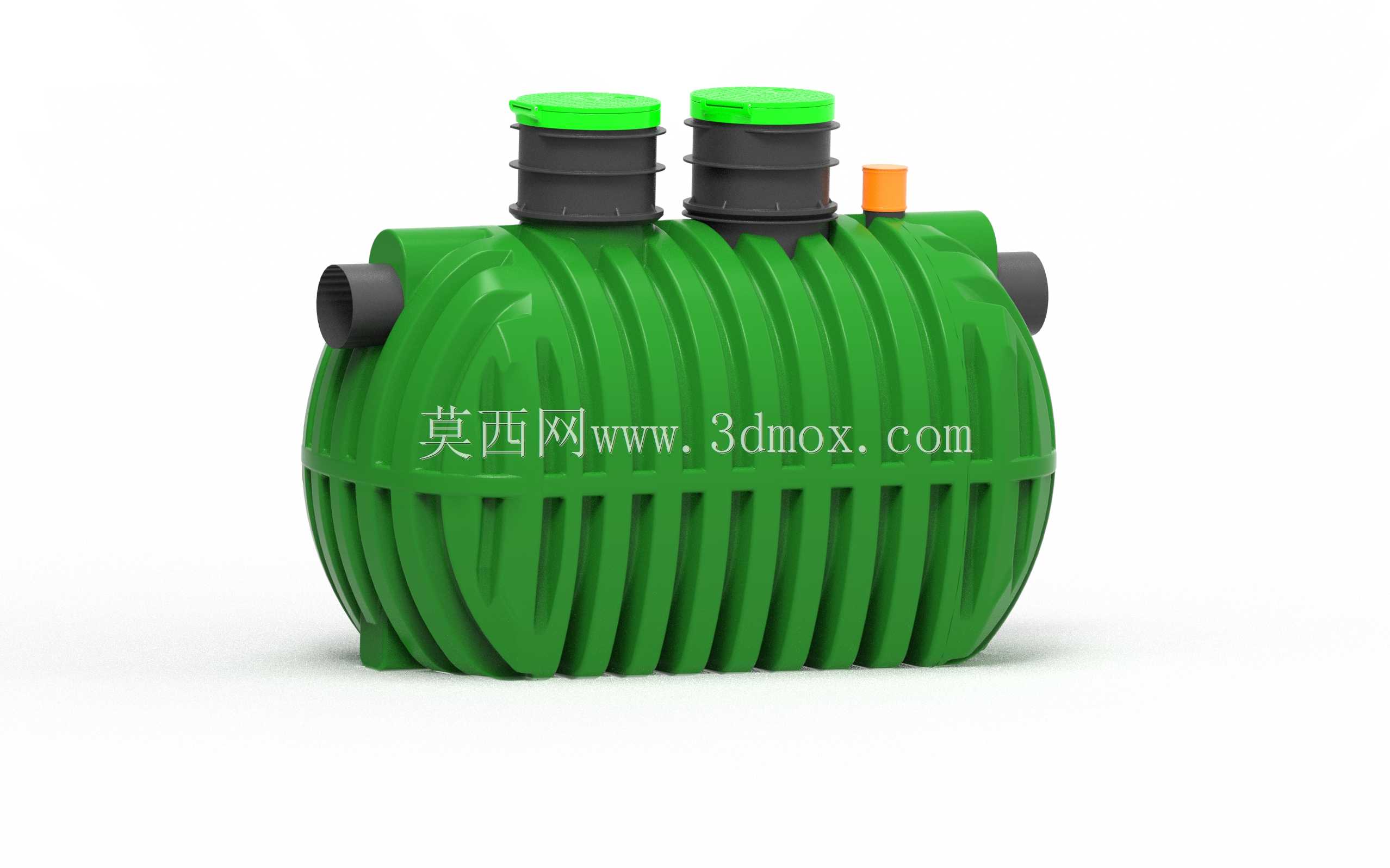

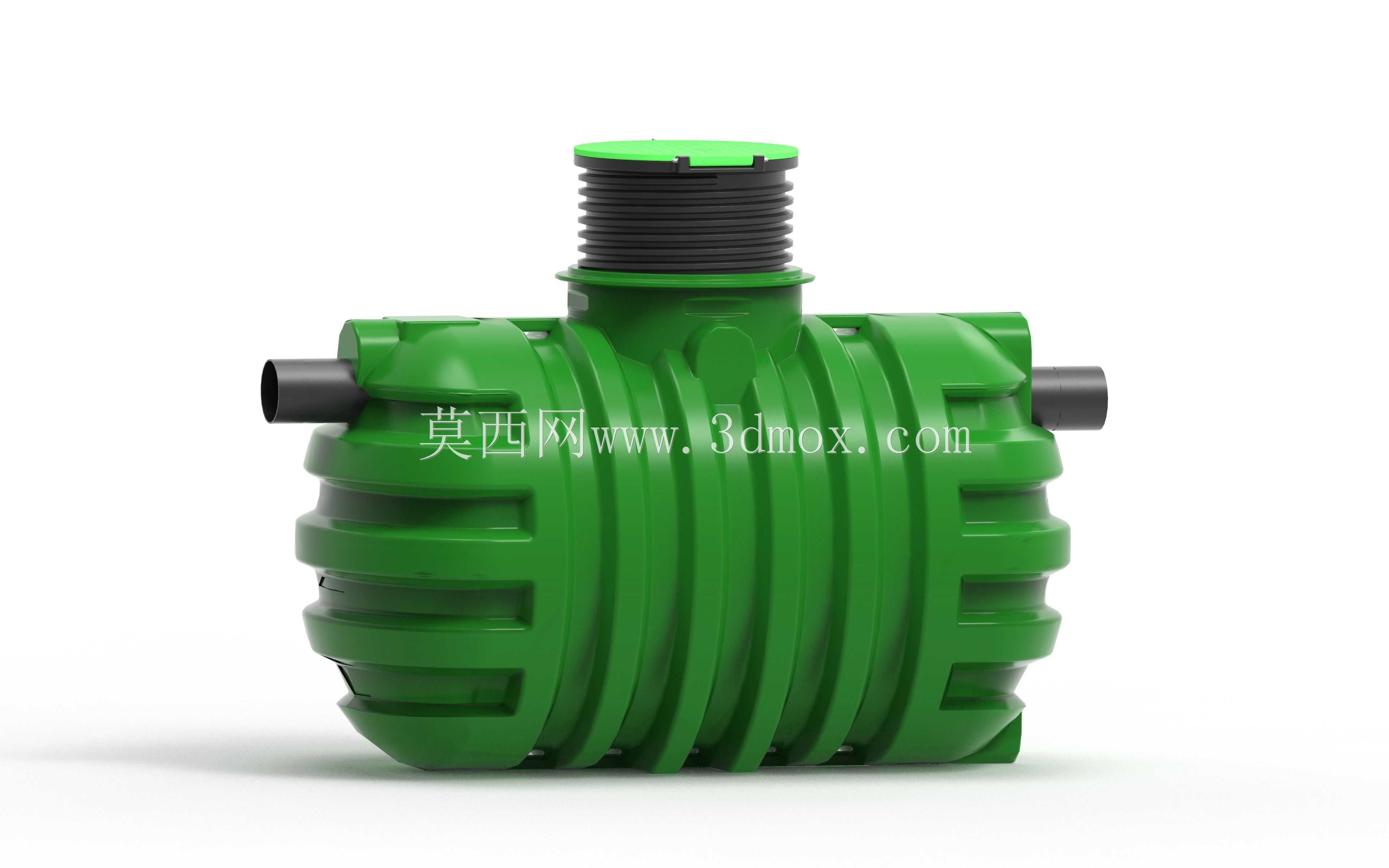

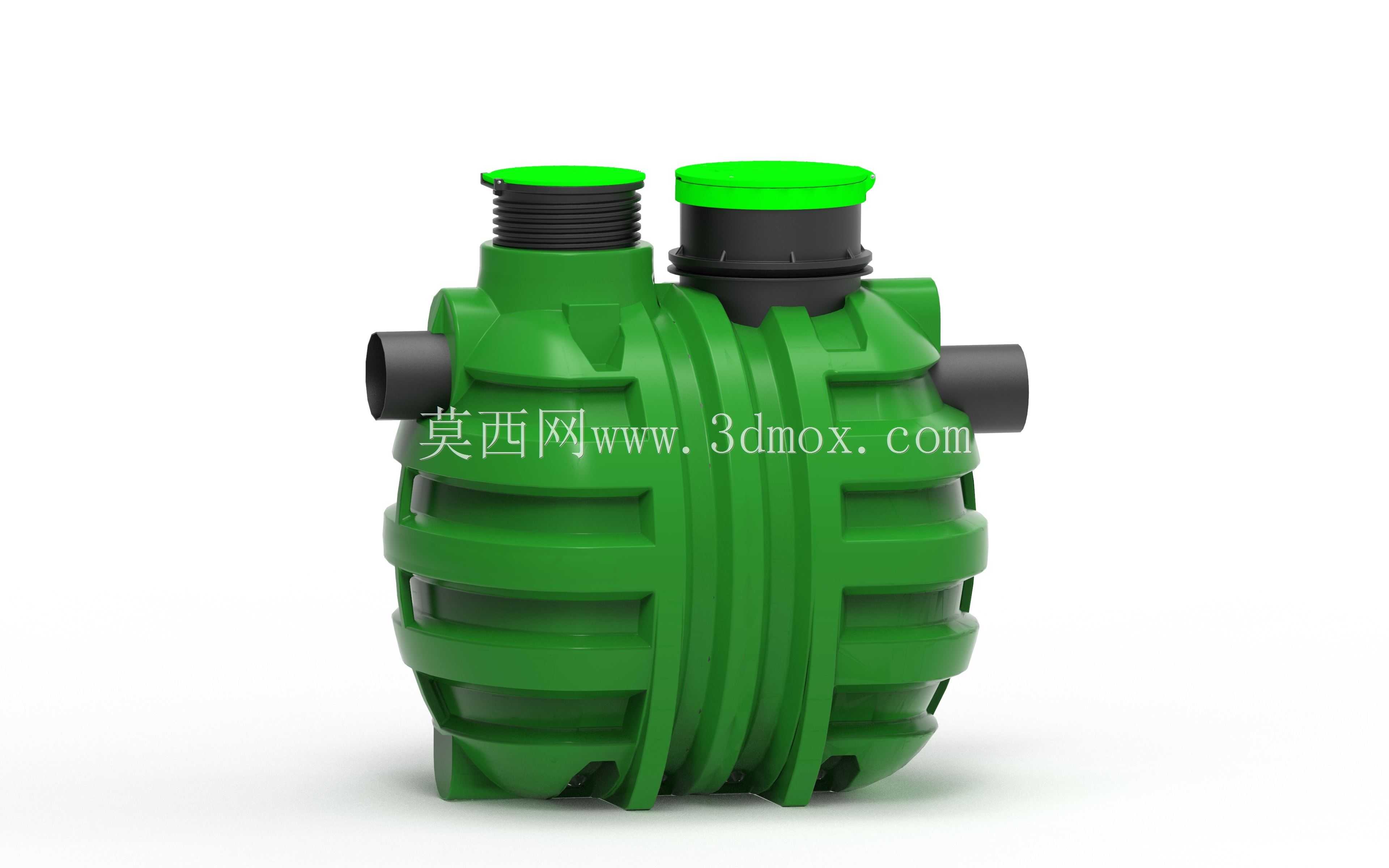

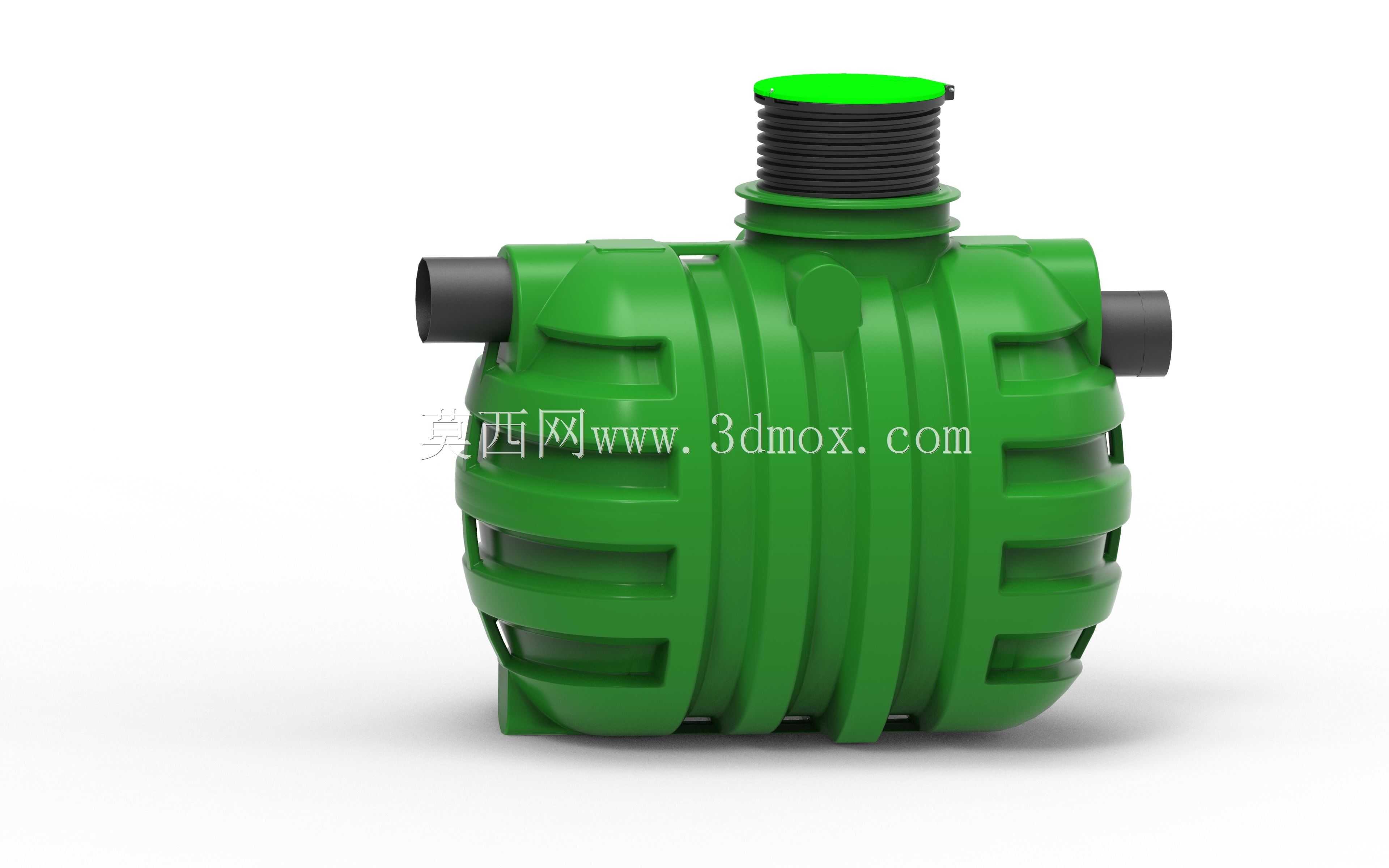

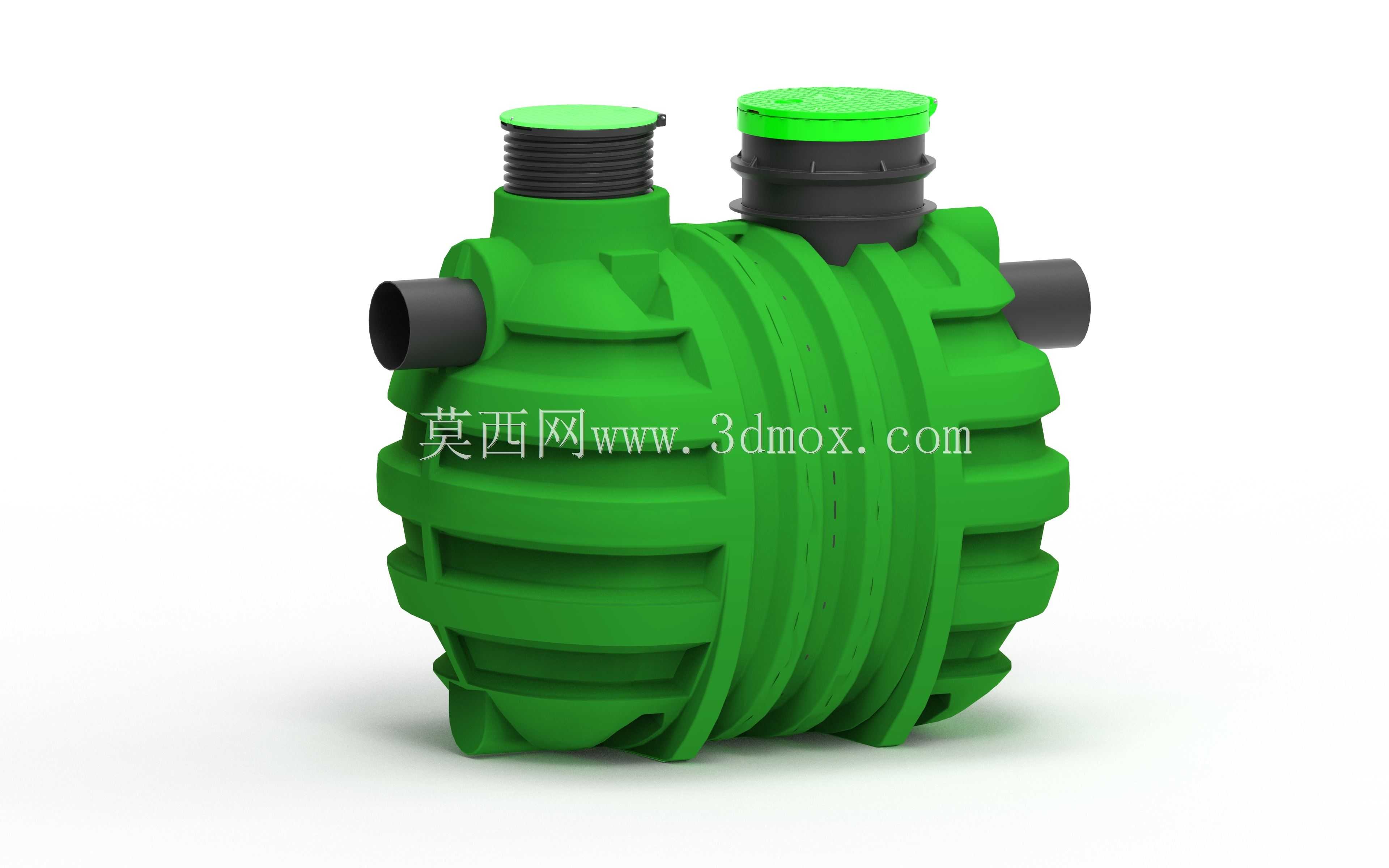

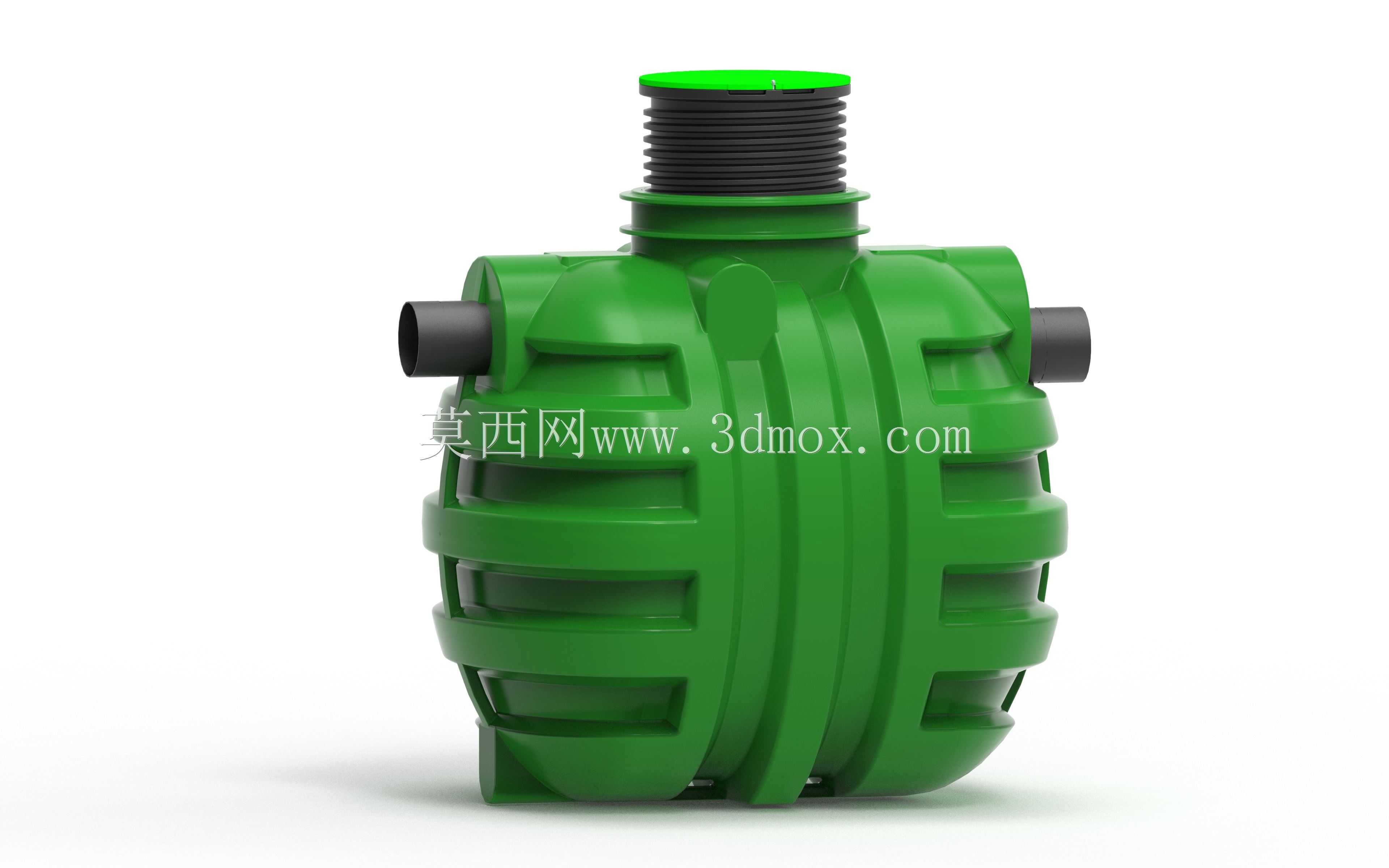

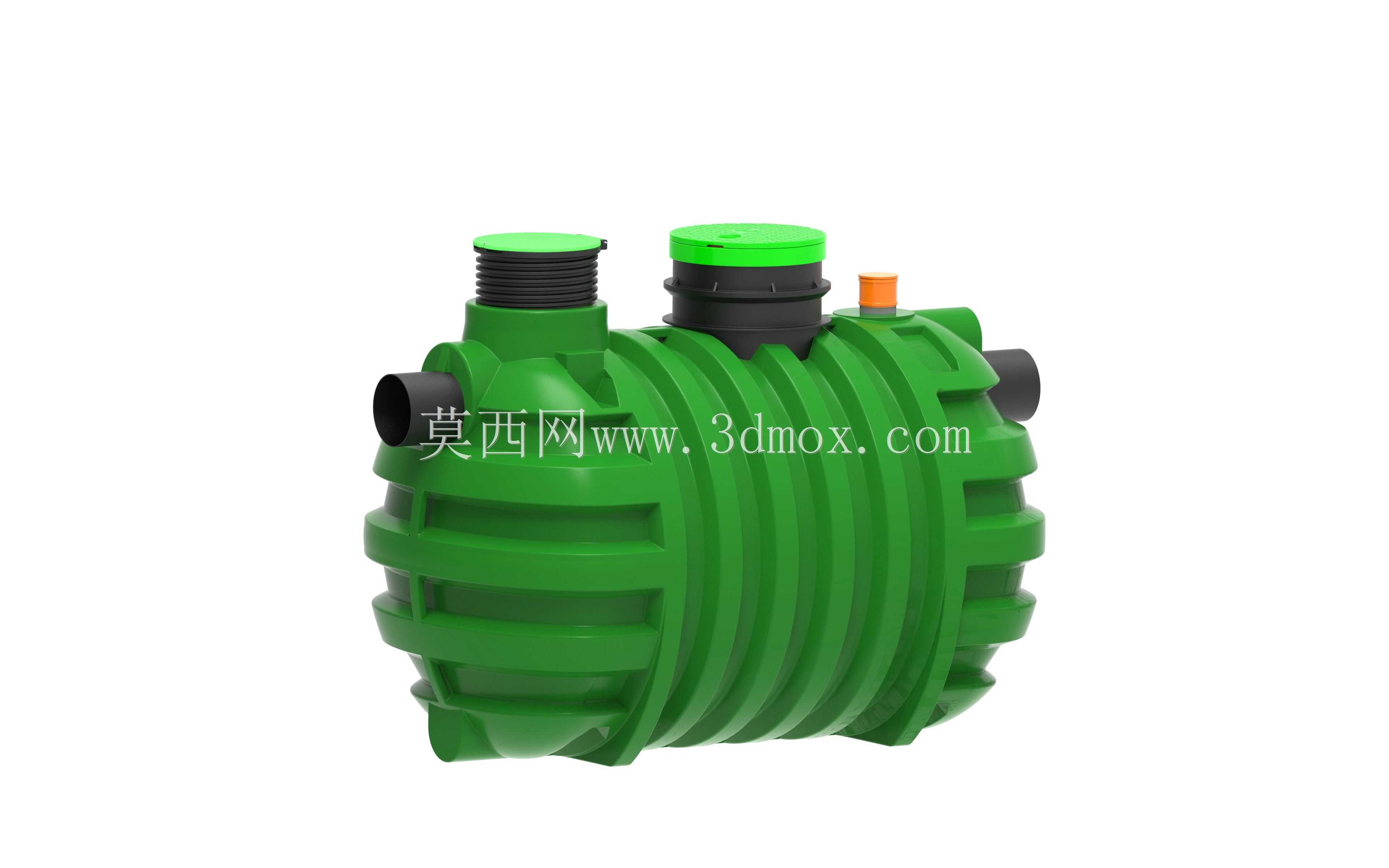

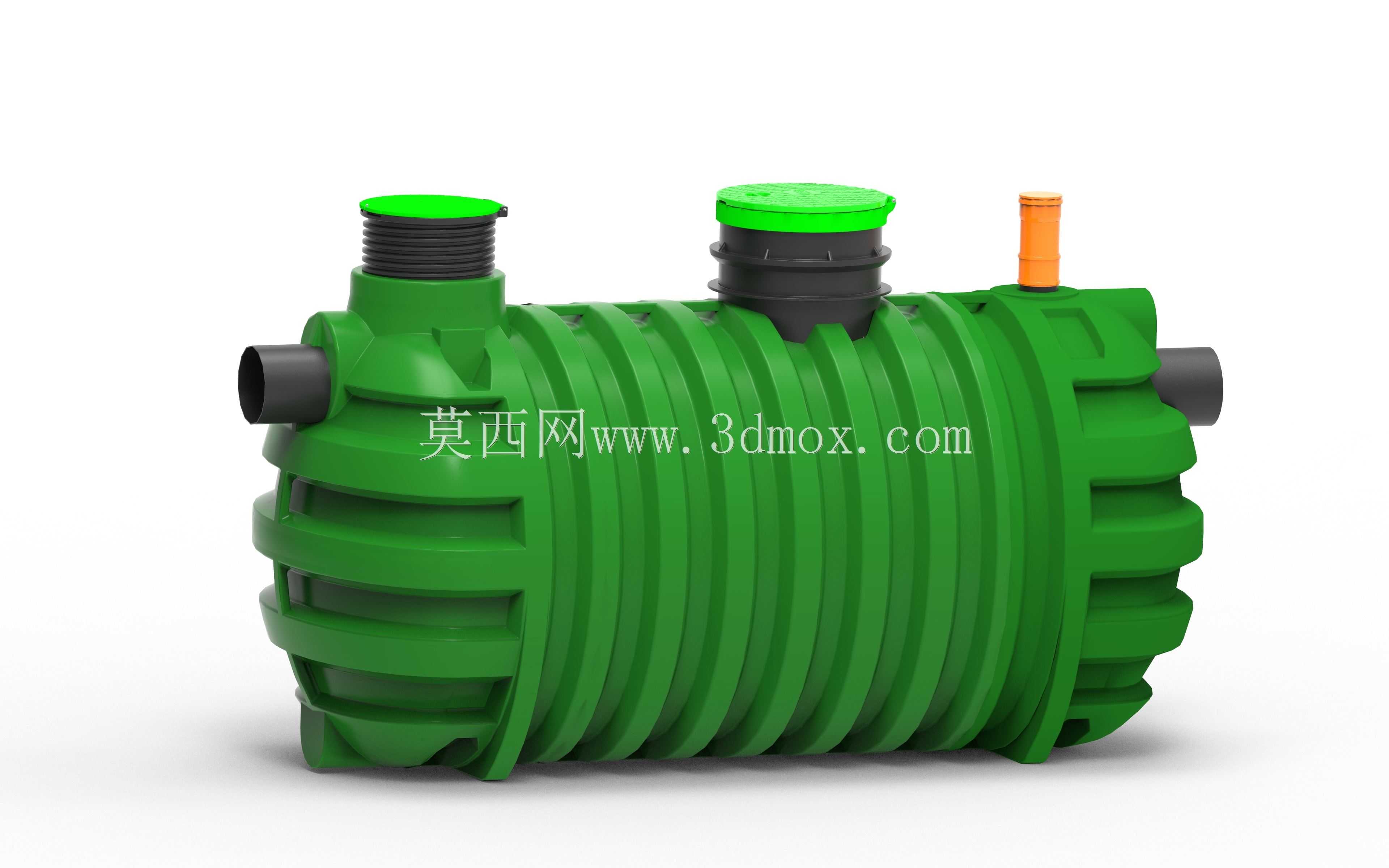

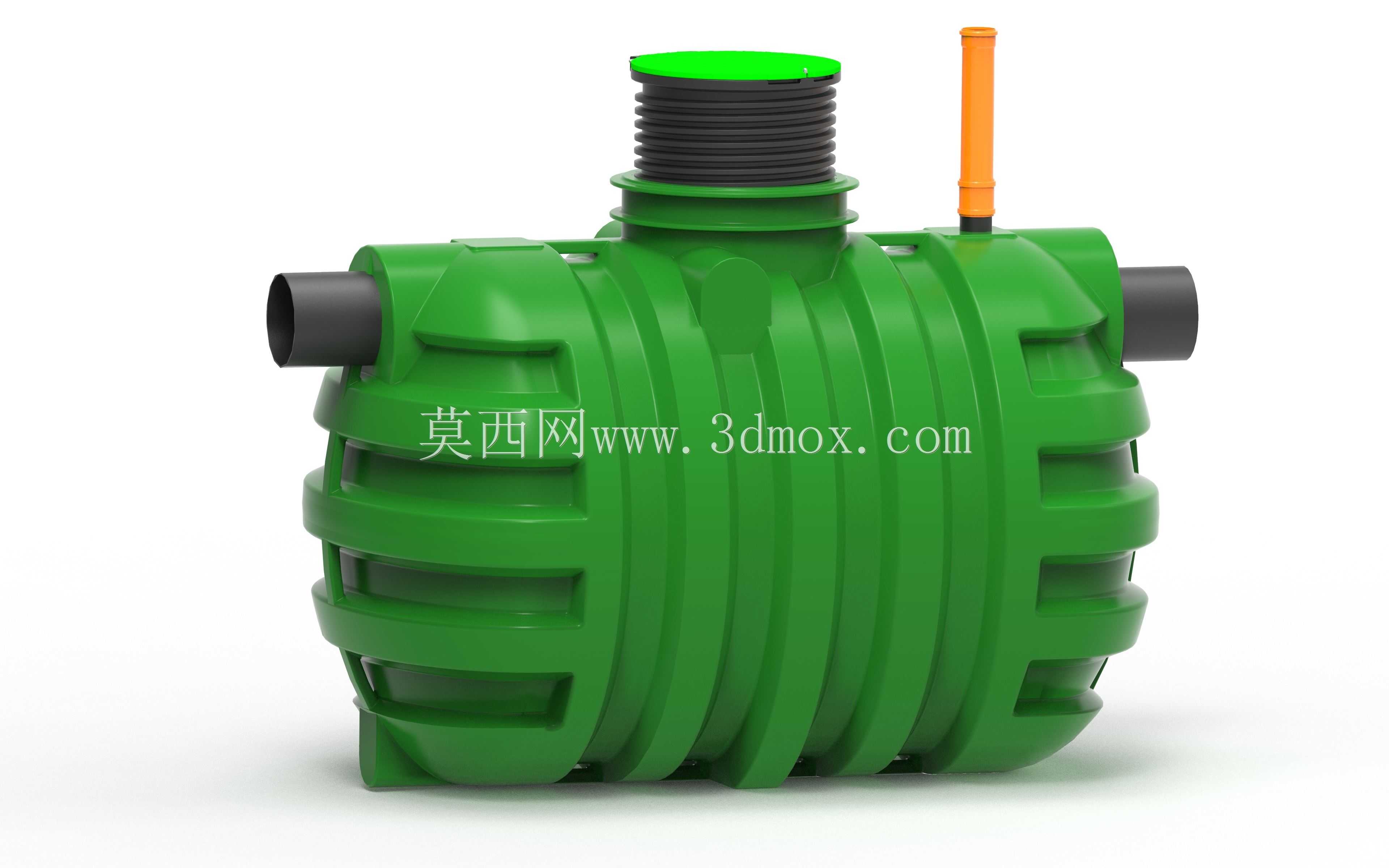

　　在城市硬化场地的排水系统设计中，尤其是露天停车场这类汇流面积大、降雨径流携带油污杂质多的场景，常规直排式雨水口往往无法兼顾峰值流量处理与油污拦截需求，这款旁路式油分离装置正是针对这类工况开发的专用排水配套部件。从结构设计逻辑来看，装置主体采用上下分模的桶式承压壳体，外部周向布置的环形加强筋并非装饰性结构，而是通过等距分布的筋条提升壳体在埋地工况下的抗侧压能力，避免回填土挤压造成壳体变形，同时筋条形成的凹凸结构也能增加壳体与周边回填层的摩擦力，防止设备在土壤冻胀或沉降过程中出现轴向偏移。

　　顶部的外螺纹接口用于对接场地雨水收集立管，两侧对称布置的侧接口为旁路流道接口，当降雨强度超过设备额定处理流量时，超量径流可通过侧接口直接汇入下游排水管网，避免路面积水，这种设计刚好匹配99%降雨事件的雨量特征，也就是小时降雨量6.5毫米以内的常规降雨，径流全部进入设备内部完成油水分离，仅在极端强降雨时启动旁路溢流，平衡了油污处理效率与排涝安全的需求。设备内部的流道设计采用重力分离原理，利用油类物质与水的密度差，通过内置的折流结构延长径流停留时间，让浮油被拦截在设备腔体内，处理后的雨水再进入下游管网，避免停车场地面的机油、柴油等径流污染物直接排入市政管网或自然水体。

　　从安装边界来看，设备整体为立式圆柱结构，安装时需预留足够的竖向埋深空间，顶部接口与地面雨水箅子的立管直接对接，两侧旁路接口的安装高度需与溢流管的设计标高匹配，安装过程中需保证设备垂直度偏差不超过3度，避免内部折流板倾斜影响油水分离效率。壳体采用耐腐的工程塑料材质，可适应埋地环境下的酸碱腐蚀，同时材质本身的自润滑特性也能减少杂质挂壁，降低后期运维的清掏频率。在实际选型过程中，需要根据服务区域的汇水面积计算对应的额定处理流量，单台设备的服务汇水面积不宜超过设计阈值，当汇水面积过大时可采用多台并联的布置方式，同时设备的清掏口设计在顶部，日常运维时无需大面积开挖，仅需打开顶部盖板即可完成腔内浮油与沉渣的清理，大幅降低后期运维成本。
