仓储托盘架L型限位下降安全锁销

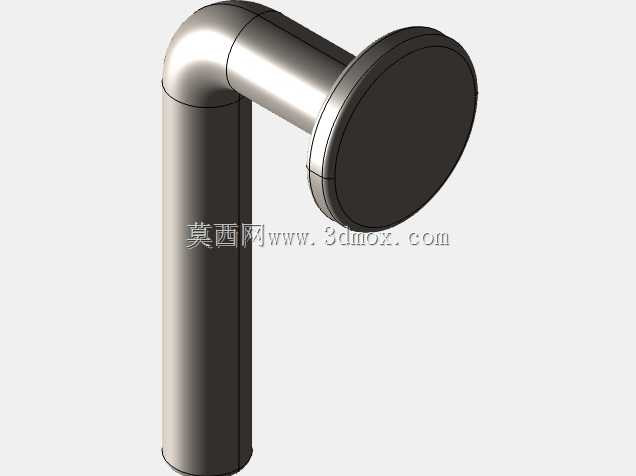

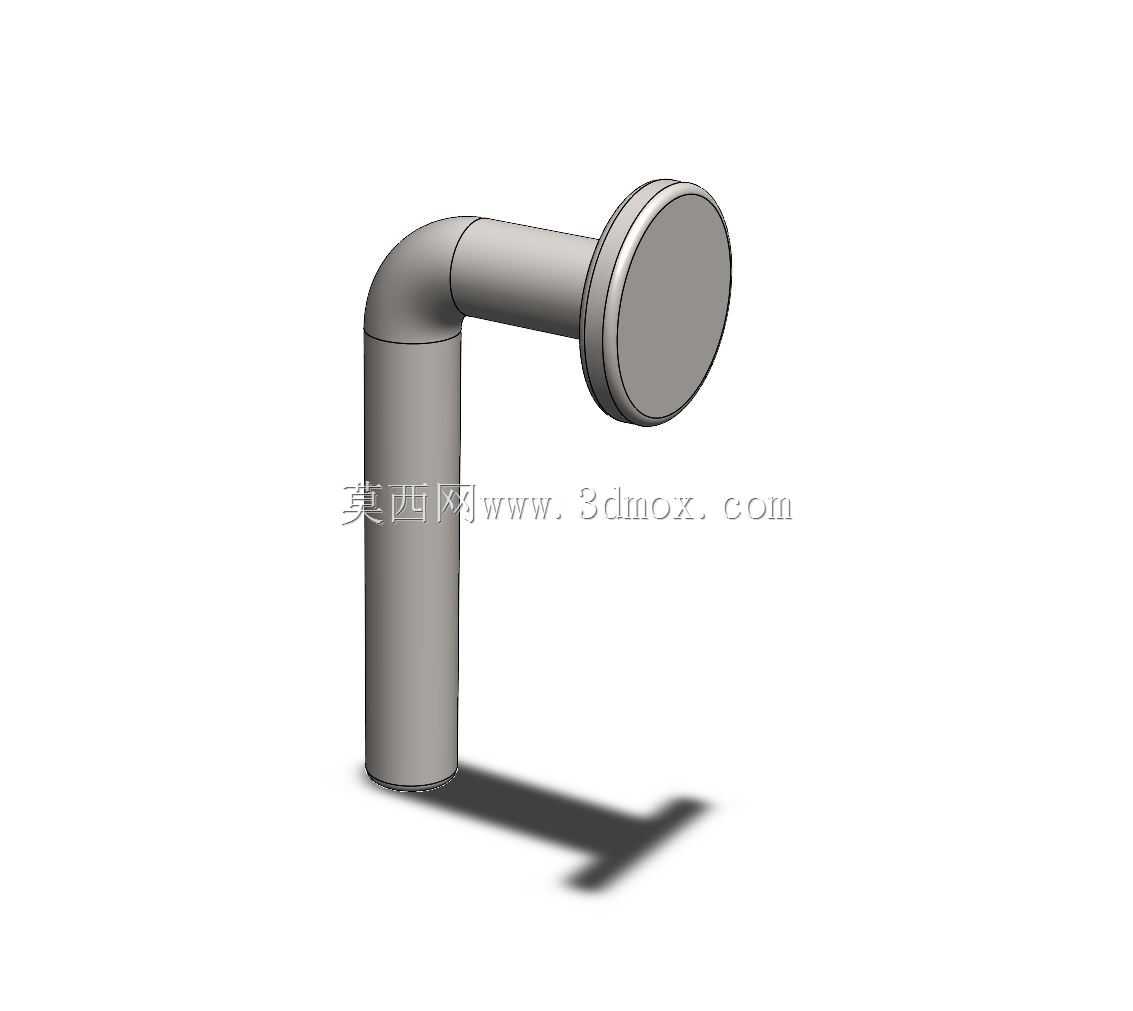

　　在仓储物流的托盘货架系统里，这类L型结构的锁销是保障货架层板、挡边或者活动限位部件在低位锁定的核心小零件，日常作业中，叉车反复存取托盘时，货架的活动挡杆、层板定位结构容易因为碰撞出现移位，一旦没有可靠的锁止部件，极容易出现托盘滑落、层板错位的安全隐患，这类锁销就是针对这类场景设计的定位锁止元件。从结构设计来看，整体采用90度弯折的圆杆主体，一端加工出直径大于杆身的圆盘式挡头，另一端为光杆插入端，插入端的长度匹配货架立柱、活动架体上的安装孔深度，安装时直接穿入对齐的销孔，靠弯折段和圆盘挡头实现双向限位，不需要额外的紧固件就能完成装配，日常维护拆装也不需要专用工具，徒手就能完成插拔操作，非常适合仓储现场高频次的调整作业。

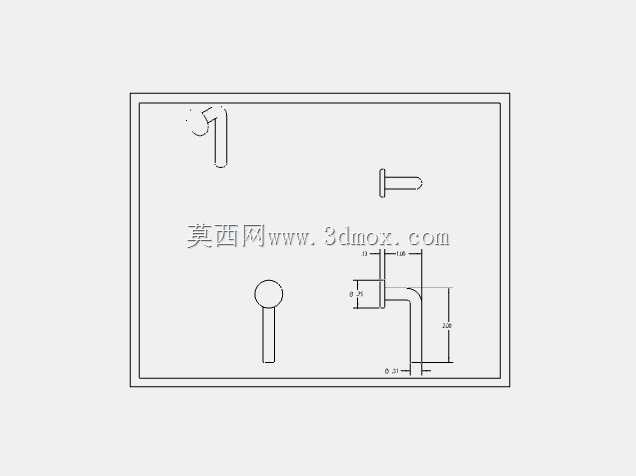

　　设计过程中，杆身的直径需要匹配货架常用的安装孔公差，通常间隙控制在0.1-0.2mm之间，既保证插拔顺畅，又不会因为间隙过大出现晃动窜动；弯折处的圆角半径经过校核，避免应力集中导致长期受载后出现断裂，圆盘挡头的直径比杆身大出足够尺寸，防止受冲击时从销孔中脱出。安装边界上，这类锁销的竖直段长度要满足穿过两层叠合的安装板厚度后，预留少量余量，水平段的长度要避开货架立柱的加强筋位置，避免安装时和周边结构产生干涉，圆盘挡头的厚度控制在合理范围，不会突出到货架的载货通道内，避免和叉车货叉、托盘边缘产生剐蹭。

　　实际使用时，当货架的活动限位架下降到指定工作位置，对齐销孔后插入该锁销，就能限制活动架的上下窜动和水平位移，哪怕叉车存取货时产生碰撞振动，锁销也不会因为振动松脱，相比传统的开口销、圆柱销，这种带弯折挡边的结构不需要额外搭配卡簧或者开口销固定，零件数量更少，现场丢失的概率也更低，非常适合仓储环境下的粗放作业场景。建模过程中，弯折处的过渡曲面要保证平滑，避免应力集中点，杆身的圆柱度公差要控制在合理范围，保证和安装孔的配合精度，圆盘挡头和杆身的同轴度也要满足要求，避免插入时出现卡滞，整个零件没有复杂的曲面特征，加工时可以直接采用圆钢弯折后焊接挡头或者整体冷镦成型，适合批量生产，成本控制也更有优势，在各类重型托盘货架、阁楼式货架的活动部件定位上都能适配。
