车间移动式多层弯曲工具存放周转车

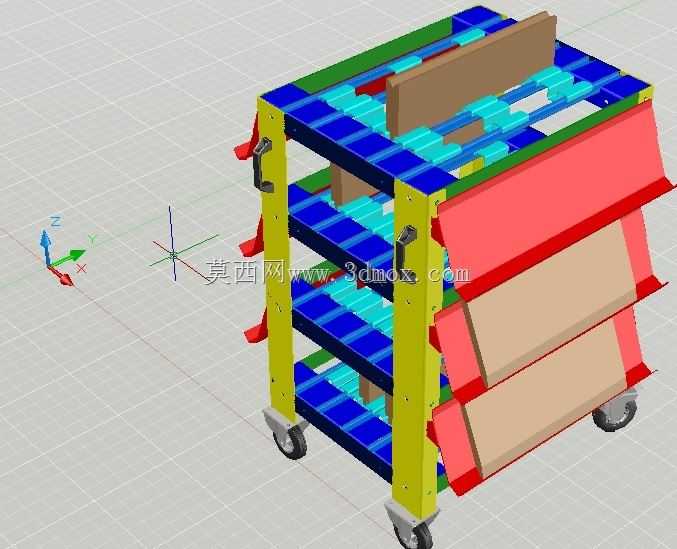

　　这款移动式多层存储架主要面向钣金加工、五金冲压车间的弯曲类工装、成型模具及长条状加工件的工位周转与定点存储场景，解决传统地面堆放弯曲工装找件难、易磕碰变形、转运效率低的实际生产痛点。整体框架采用3毫米镀锌钢板折弯成型，立柱与层板连接采用螺栓拼接结构，无需焊接即可完成组装，既保证框架整体抗扭刚度，也方便后期根据存储件尺寸调整层间距，适配不同规格的弯曲工装存放需求。底部配置四个万向脚轮，其中两个带刹车锁定结构，在工位定点存放时可踩下刹车固定车体位置，避免作业过程中车体滑移，需要跨工位转运时可直接推动，无需额外借助叉车或液压车，单人即可完成整架工装的转移，适配车间内短距离频繁调运的作业节奏。

　　层板采用蓝色防滑镀锌板铺设，表面预留均匀排布的定位槽，可根据存放的弯曲工件外形加装分隔挡块，避免工件在层板上滑动磕碰，每层外侧设置红色彩钢挡板，高度覆盖层板边缘三分之二位置，既可以防止工件从层板侧边滑落，也不会遮挡工件取放路径，作业人员可直接从正面快速拿取所需工装。车体两侧的黄色立柱上加装内嵌式拉手，拉手位置距离地面高度符合人体工程学操作范围，推动车体时无需过度弯腰，降低长时间转运的操作疲劳。正面设置三层倾斜式抽拉存储格，格体采用浅米色高密度板材制作，倾斜角度设置为15度，存放小型弯曲配件、专用检具时可直接看到格内物品，无需翻找即可快速取件，每个抽拉格侧边设置红色限位挡边，抽拉过程中不会因为用力过猛导致格体整体脱出。

　　整体外形尺寸控制在车间常规通道通行范围内，宽度适配0.8米标准人行通道，长度不超过1.2米，转弯半径可满足车间内多数设备间隙的通行要求，不会因为体积过大影响车间通道正常通行。设计过程中充分考虑镀锌钢材料的折弯工艺特性，所有折弯圆角均匹配3毫米钢板的最小折弯半径，避免折弯处出现应力开裂，连接孔位均采用统一规格的标准螺栓孔，加工时无需定制特殊刀具，普通钣金车间即可完成所有构件的加工制作，整体装配无需复杂工装，普通作业人员参照装配示意图即可在半小时内完成整机组装。

　　层板承重按照每层均匀承载80公斤设计，三层水平层板总承载可达240公斤，可满足多数中小型弯曲工装、冲压成型件的存储承重需求，倾斜抽拉格单格承重不低于20公斤，可存放小型检具、紧固件及配套作业工具，实现单台车辆覆盖弯曲作业工位的全品类工具存储需求，减少作业人员往返工具室取件的无效走动时间，提升工位作业效率。
