多向式户外金属导视路牌结构设计

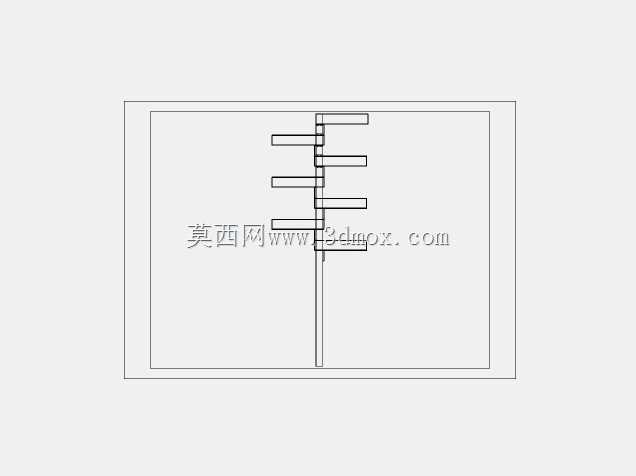

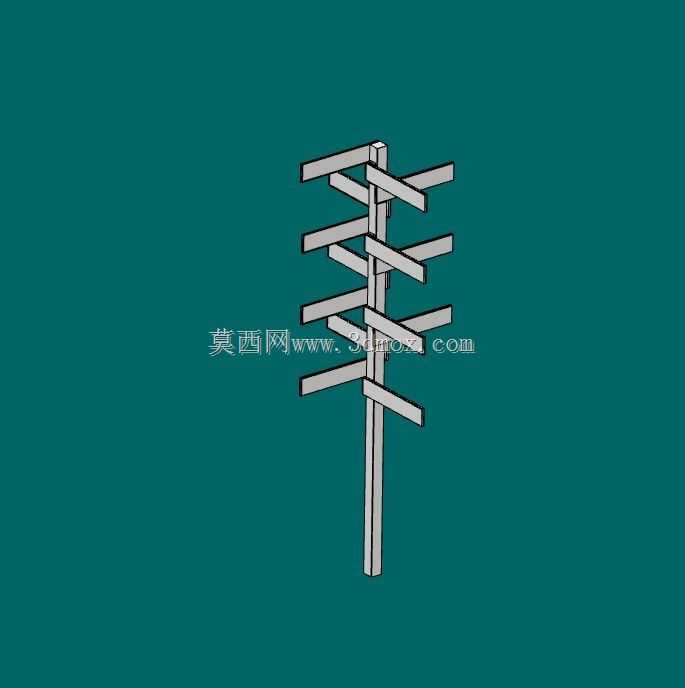

　　这款多向导视结构主要应用于园区、景区、厂区等多岔路公共区域，承担不同方向点位的路径指引功能，相比传统单面路牌，可在同一立柱上集成6-8个方向的指示信息，减少场地内立杆数量，降低公共区域的视觉杂乱感。结构主体采用等截面方管作为主立柱，底部预设法兰安装盘，可通过膨胀螺栓与混凝土基础直接固定，安装时需保证立柱垂直度偏差不超过千分之三，避免多向指示牌面出现倾斜导致方向识别偏差。横向伸出的指示臂采用与立柱同规格的方管制作，与立柱通过插接后满焊连接，焊缝处需做打磨抛光后做户外喷塑处理，避免长期户外使用出现焊缝锈蚀问题。

　　每个指示臂的上下平面预留牌面安装孔位，可根据现场点位需求固定不同尺寸的指示面板，面板可采用铝板或亚克力材质，通过自攻螺丝与横向臂连接，后期更换点位信息时无需拆卸整体结构，仅需更换对应牌面即可。设计过程中重点考虑了户外风载受力情况，主立柱壁厚选取不低于2mm的冷轧方管，横向指示臂伸出长度控制在400mm以内，避免大风天气下出现臂体变形或整体倾覆。安装边界方面，单组结构整体占地范围不超过0.3平方米，立柱总高度可根据现场视线遮挡情况调整，常规安装高度为2.2米至2.5米，保证行人在5米距离外可清晰识别牌面信息，同时不会对过往行人、非机动车通行造成阻碍。

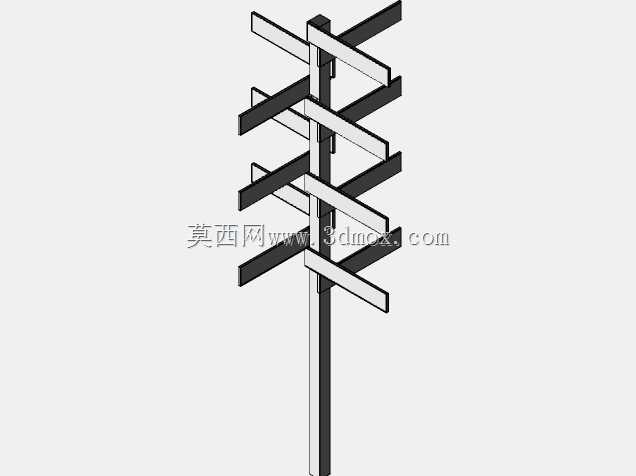

　　结构整体无多余外露连接件，所有焊接位置均做圆滑过渡处理，避免棱角划伤过往人员，横向臂的排布采用上下错落的分层布局，避免不同方向的牌面出现互相遮挡，保证每个方向的指示信息都具备完整的可视角度。
