减压阀配套螺旋锥齿轮传动件结构设计

项目分类:齿轮 发布时间:2024-12-10 ID:836787
  • 减压阀配套螺旋锥齿轮传动件结构设计

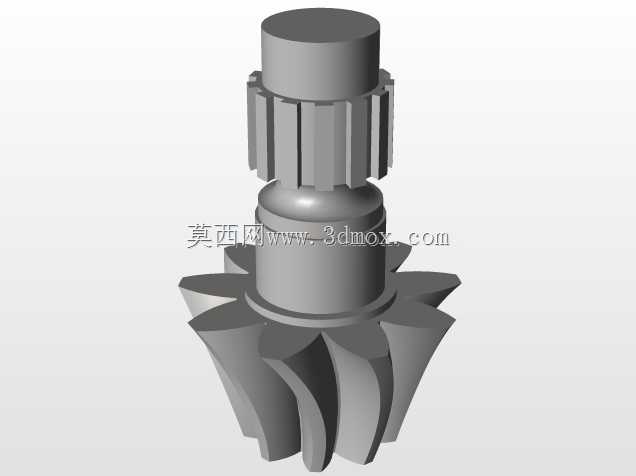

  这款螺旋锥齿轮轴是减压阀流量调节机构的核心传动部件,在工业流体控制场景中承担着交错轴动力传递的核心作用,常见于化工管路调压阀组、液压系统压力控制阀、气动减压装置的执行端传动链路,负责将手动调节或伺服驱动的回转动力,以90度交错轴的传递路径输送到阀芯调节端,实现阀口开度的精准控制,保障下游管路压力稳定在设定区间。从结构设计逻辑来看,零件采用一体化轴齿复合结构,上部设置花键连接段,用于和调节手轮或者驱动电机的输出端配合,花键齿形采用渐开线设计,保证同轴度的同时可传递较大扭矩,避免调节过程中出现打滑空程,影响调压精度。

  中部的轴颈位置做了等直径光轴设计,用于和阀体内的衬套或者滚动轴承配合,作为整个齿轮轴的回转支撑基准,轴肩位置预留了密封件安装槽位,可适配O型圈或者骨架油封,阻隔管路内的流体介质向传动腔渗漏。下部的螺旋锥齿轮段采用等基圆渐开线螺旋齿形,齿向螺旋角经过匹配计算,和阀体内的配对锥齿轮啮合时可保证重合度大于2,传动过程中齿面接触为渐进式线接触,相比直齿锥齿轮传动噪音更低、承载能力更强,即使在小开度高压差调节的工况下,也能保证传动平稳无卡滞。

  设计过程中对安装边界做了严格约束,上部花键段的长度适配常规手轮与驱动套的配合深度,不会出现装配干涉;中部支撑轴颈的直径公差按照h6级精度控制,和标准衬套、轴承的内孔可实现间隙配合,满足回转灵活的要求;下部锥齿轮的齿顶圆直径严格匹配阀体内腔的安装空间,齿背位置做了让位倒角,避免齿轮回转时和阀体内壁发生刮擦。齿部的螺旋方向经过受力校核,在常规顺时针调压的操作方向下,齿面承受的轴向力指向轴肩支撑侧,可抵消部分介质压力对阀芯的轴向推力,降低调节操作的力矩,让手动调压时手感更顺滑,电动驱动时可降低驱动电机的负载扭矩。整个零件的结构没有冗余设计,所有轴段的直径变化都设置了过渡圆角,避免应力集中,在频繁调节的交变载荷作用下可保证足够的疲劳强度,适配减压阀长期稳定工作的使用需求。
