带切削刃精加工剃齿齿轮工装

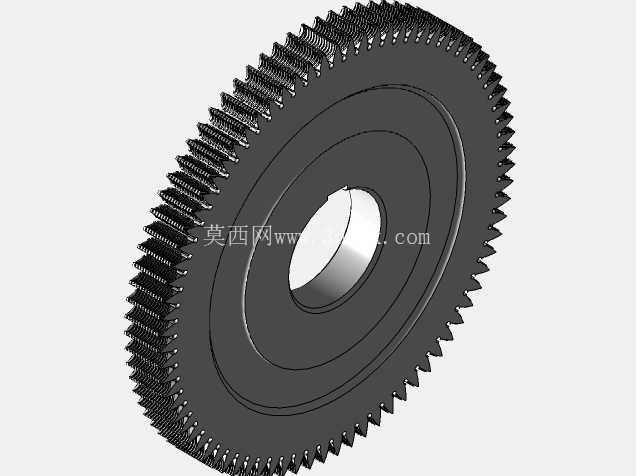

　　这款带切削刃的齿轮类加工工具，主要应用在齿轮精加工工序环节，适配滚齿、插齿后的齿形精整加工场景，常见于汽车变速器齿轮、减速机齿轮、精密传动齿轮的量产加工线，也可用于小批量高精度齿轮的修配作业，能有效修正前序加工产生的齿形误差、齿向误差，将齿轮齿面粗糙度降低至符合精密传动要求的区间，提升齿轮啮合平稳性，降低传动过程中的噪音与磨损。从结构设计来看，整体采用盘式结构布局，中心设置标准安装通孔，可直接适配剃齿机主轴的装夹定位基准，安装端面做了平面度公差管控，保证装夹后端面跳动控制在精密加工允许的范围内，避免加工过程中出现振纹影响齿面质量。

　　齿部沿圆周均匀分布，每个轮齿的侧刃都设计有对应的切削角度，前角与后角参数经过匹配优化，既保证切削过程中刃口有足够的强度，避免崩刃损耗，又能减少切削阻力，让剃削过程更顺畅，排屑空间沿齿槽均匀预留，可避免切屑卡滞刮伤已加工齿面。设计过程中重点考量了齿形的修缘参数，在轮齿的齿顶与齿根位置做了对应的修形处理，加工出的齿轮在啮合时可避免齿顶棱边接触造成的冲击，适配高速重载传动场景的使用需求。整体外径尺寸适配常规中型剃齿机的加工行程范围，安装孔的直径符合通用剃齿机的主轴装夹规格，无需额外定制转接套即可完成装夹，齿宽尺寸覆盖常规工业齿轮的加工宽度范围，可满足多数模数在2-4区间的圆柱齿轮精加工需求。

　　轮齿的切削刃沿齿向做了连续排布，可在剃削过程中完成沿整个齿宽方向的均匀切削，不会出现局部加工余量残留的问题，基体部分采用均匀的壁厚设计，既保证整体刚性，避免切削受力时产生形变影响加工精度，又控制了整体重量，降低主轴转动时的动平衡负载，减少设备长期运行的主轴损耗。
