车载可调节iPhone固定支架设计

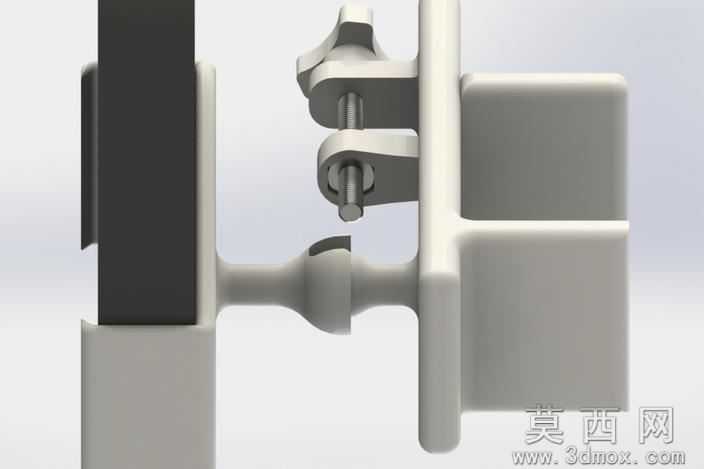

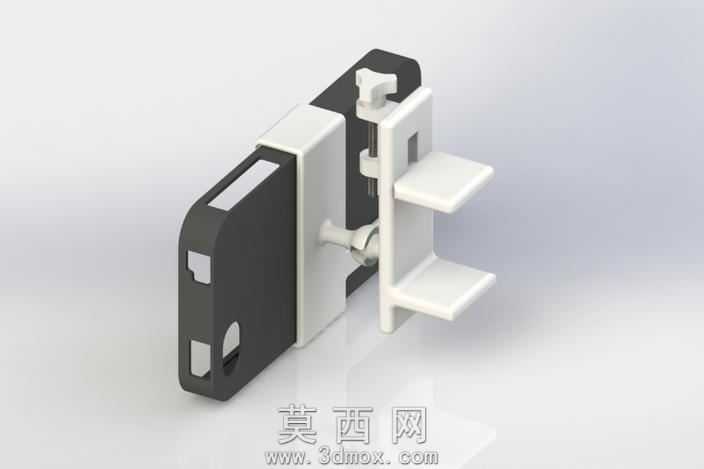

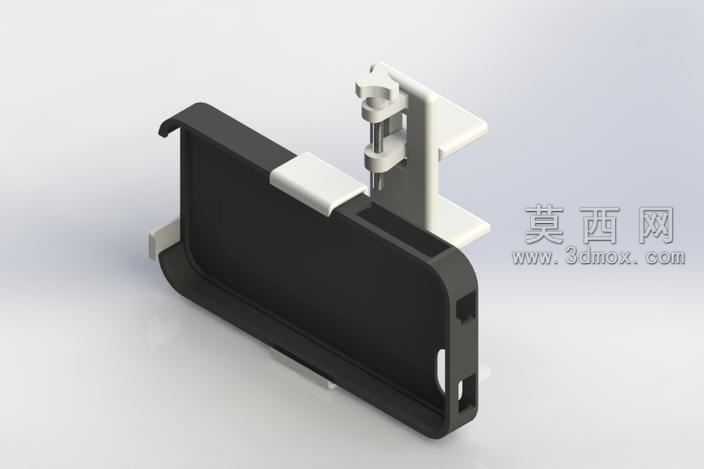

本作品为适配iPhone系列手机的车载夹持式固定支架，整体采用三维参数化建模完成，建模过程中优先对核心夹持结构进行参数化定义，将M6螺丝的调节行程、夹臂开合角度、托槽适配宽度等关键尺寸设置为可编辑参数，便于后续适配不同宽度的手机型号。模型渲染阶段采用哑光硬质塑料作为主体材质，模拟日常车载支架常用的ABS工程塑料质感，夹臂内侧的防滑垫片采用软质橡胶材质，通过调整材质粗糙度与反光度，还原软胶的哑光防滑触感，金属调节螺丝部分采用拉丝不锈钢材质，添加细微的螺纹纹理与金属反光效果，提升模型的真实感。结构设计上，支架主体采用L型托槽结构，托槽内侧预留手机充电接口与扬声器的避让空位，避免安装手机后遮挡接口影响使用；夹持部分采用滑动式夹臂配合M6调节螺丝的结构，旋转螺丝即可带动夹臂平移调整夹持间距，适配从iPhone4到iPhone5S等不同宽度的机型，夹臂顶端设置有限位挡边，防止车辆行驶过程中手机从上方滑脱；支架背部设置有可夹持的固定夹结构，可夹持在汽车空调出风口叶片、中控台边缘等位置，也可作为普通桌面手机支架使用，夹持接触面均设置有软胶垫，避免刮伤被夹持的接触面。设计思路围绕通用性与实用性展开，摒弃了复杂的冗余结构，所有部件均采用常见的标准件与易加工的塑料结构，既降低了生产开模的成本，也保证了结构的耐用性，建模过程中对所有活动部件进行了运动干涉检查，确保调节螺丝旋转时夹臂可顺畅滑动无卡顿，各部件装配间隙控制在合理范围内，符合实际产品的装配公差要求。
