S2PH1十字菲利普斯螺丝刀批头三维建模

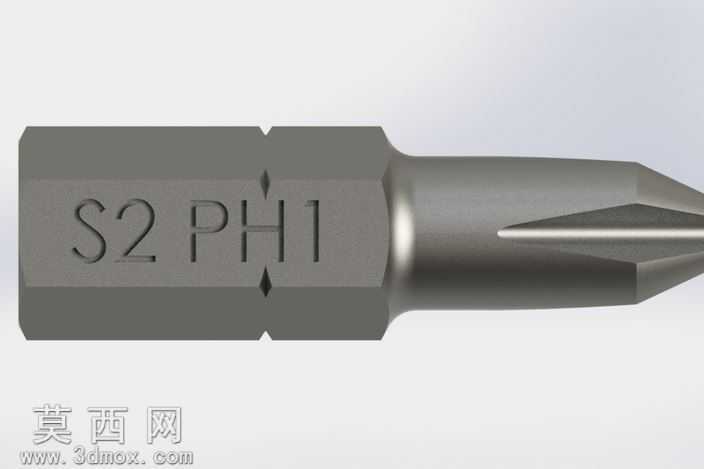

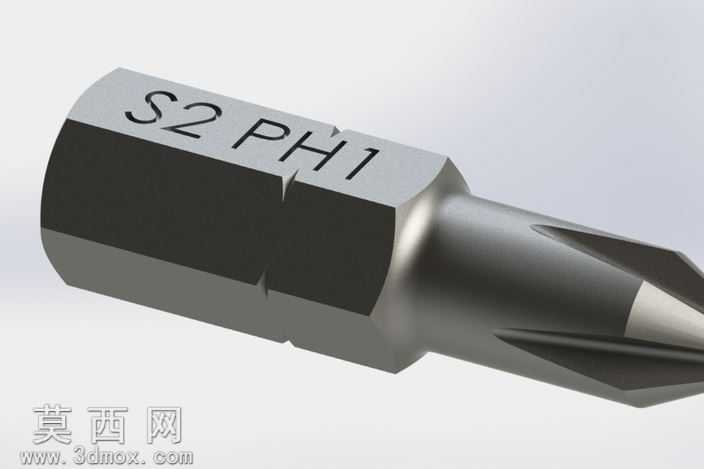

本次建模对象为S2PH1规格十字菲利普斯螺丝刀批头，属于博世工具套装内的标准旋具配件，建模全程围绕实物的结构特征、材质表现与工业精度展开还原。建模初期先对批头的整体结构进行拆解，将其分为六角夹持段、过渡锥段、十字工作端三个核心部分，首先绘制六角夹持段的截面轮廓，严格匹配标准1/4英寸六角柄的对边尺寸，通过拉伸特征生成夹持段基体，同时还原实物表面激光雕刻的S2PH1标识，采用包覆特征将字符凹陷于基体表面，还原工业产品的标识细节。过渡锥段采用放样特征实现，精准衔接六角柄与十字工作端的直径变化，对衔接处的圆角进行逐处调整，还原批头热处理后形成的圆滑过渡曲面，避免尖锐棱角带来的失真感。十字工作端是建模的核心难点，首先绘制十字槽的截面轮廓，参考菲利普斯批头的标准锥度参数，通过扫描切除生成十字刃口，再对刃口的尖端进行微小倒角处理，还原实物批头为避免崩刃做的钝化处理细节，同时对十字刃的四个工作面做微小的拔模角度调整，匹配实际批头的旋合适配特性。材质渲染阶段，针对批头S2工具钢的材质特性，调整金属材质的粗糙度、反射率参数，还原热处理后钢材表面的哑光金属质感，对刃口部分做轻微的高光处理，表现磨削加工后的光滑表面，六角夹持段的表面做细微的磨砂纹理处理，还原实物表面的防滑加工质感。建模过程中严格遵循五金工具的尺寸公差标准，所有特征的尺寸均参考实物测量数据与行业标准参数，确保模型的结构合理性与装配适配性，既还原了实物的外观细节，也保证了模型可用于后续的装配模拟、工具结构演示等场景，整体模型曲面连续无破面，特征参数可编辑，能够直观展现菲利普斯批头的结构设计与工业制造细节。
