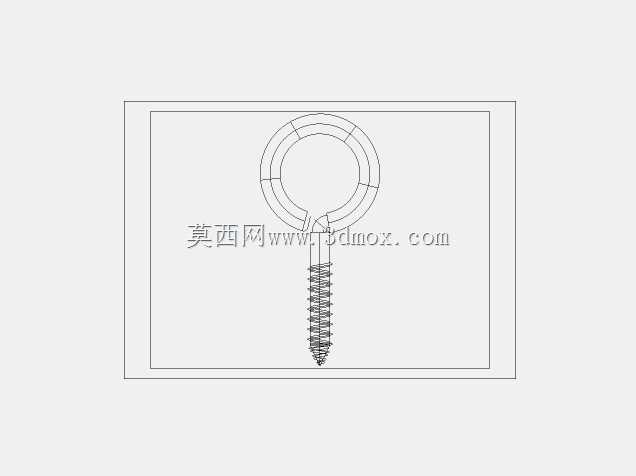

带吊环结构自攻螺丝工程设计图纸

　　这款带吊环结构的自攻螺丝，在常规自攻螺钉的基础上集成了环形吊耳结构，打破了普通螺丝仅具备紧固连接功能的局限，可同时满足部件锁紧与临时吊挂、牵拉点位预留的双重需求，在低压流体管路配套、小型仪器仪表装调、轻型设备外挂件固定场景中适配性极强。从结构设计逻辑来看，螺杆部分采用标准自攻螺纹牙型，牙距与牙高经过适配性调整，攻入常见的铝合金薄板、工程塑料预制孔时无需提前攻丝，螺纹切入过程排屑顺畅，锁紧后轴向抗拔力可覆盖多数轻型连接件的载荷要求，不会出现滑牙、松脱的常见问题。

　　头部的环形吊耳与螺杆采用一体化成型结构，衔接位置做了圆弧过渡处理，避免应力集中导致的断裂风险，吊环的内孔尺寸经过测算，可适配常规规格的细钢丝绳、塑料扎带、小型弹簧挂钩穿过，无需额外加装吊环螺母即可实现吊挂功能，减少了装配环节的零件数量，也降低了多零件配合带来的松动隐患。在实际安装场景中，这类螺丝常被用于减压阀组的外挂管线固定、仪表外壳的辅助牵拉点位设置、小型气动元件的临时吊挂定位，安装时仅需匹配对应规格的十字或一字螺丝刀即可完成锁紧，吊环部分突出安装面的高度经过控制，不会与周边相邻的管路接头、接线端子产生干涉，安装边界可适配多数紧凑布局的阀组装配空间。

　　建模过程中，螺纹部分采用螺旋扫掠生成真实牙型，而非简化的贴图示意，可直接导出用于工程出图、装配干涉检查，吊环部分的圆弧曲率与衔接圆角完全符合五金紧固件的加工工艺要求，不存在脱模困难、应力集中的设计缺陷，螺杆末端的导向锥角做了优化，攻入预制孔时可自动对中，不会出现孔位偏斜导致的安装错位问题。针对不同应用场景的载荷差异，该结构可通过调整螺杆直径、吊环壁厚来适配不同的承重要求，基础版本的吊环可承受5kg以内的静态吊挂载荷，完全满足轻型管线、小型标识牌、辅助接线的牵拉固定需求，无需额外焊接或粘接吊挂点位，大幅提升现场装配的效率。
