大口径VJ型挠性管接头结构设计

　　在长距离工业流体输送管网、市政给排水干线、大型化工装置工艺管线的布设场景中，管道受介质温度变化产生的热胀冷缩位移、设备运行传导的振动、地基不均匀沉降带来的错位应力，一直是管线运维中需要重点解决的问题，350NB规格的VJ型挠性管接头正是针对这类大管径管路的位移补偿需求开发的连接构件。这类挠性接头的核心作用，是在两段刚性管道之间建立可微量偏移、可轴向伸缩的柔性连接节点，既保证管内介质输送过程的密封性能，又能通过自身的结构形变吸收管路的轴向、径向与角向位移，避免应力集中导致的管道焊缝开裂、法兰密封面泄漏、设备接口损坏等故障。

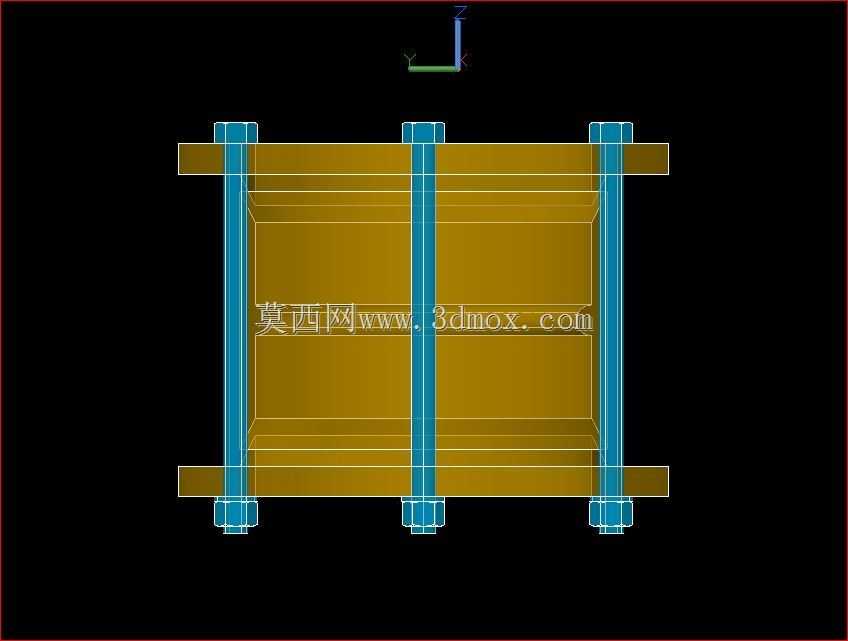

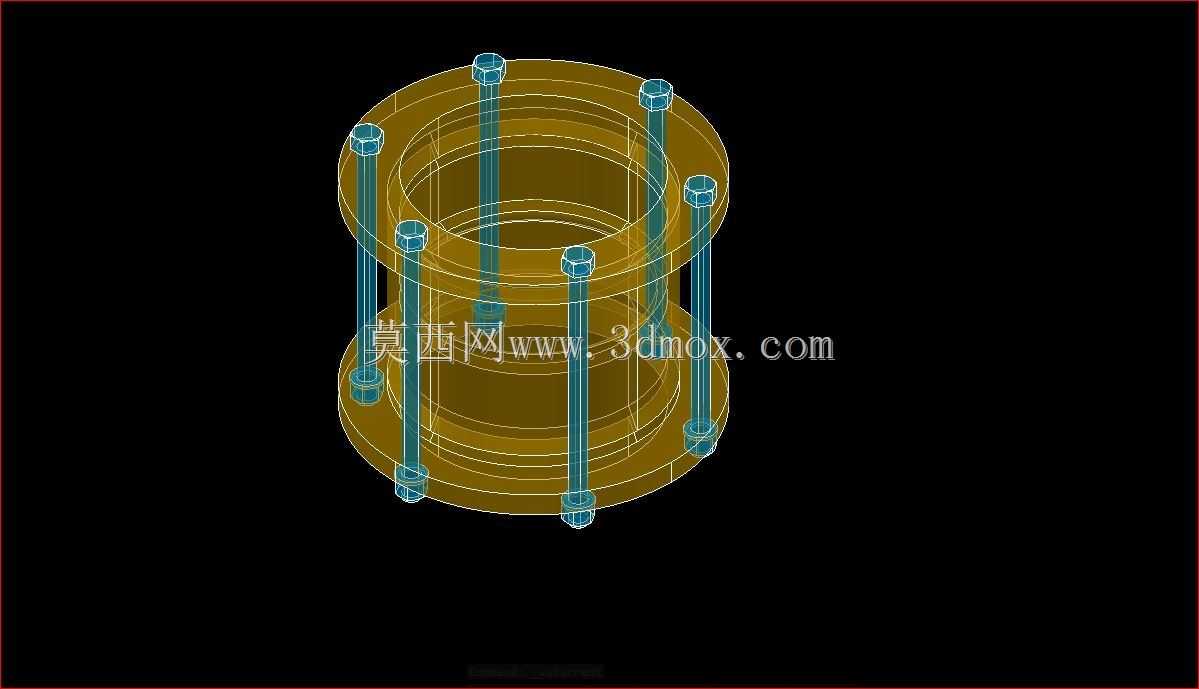

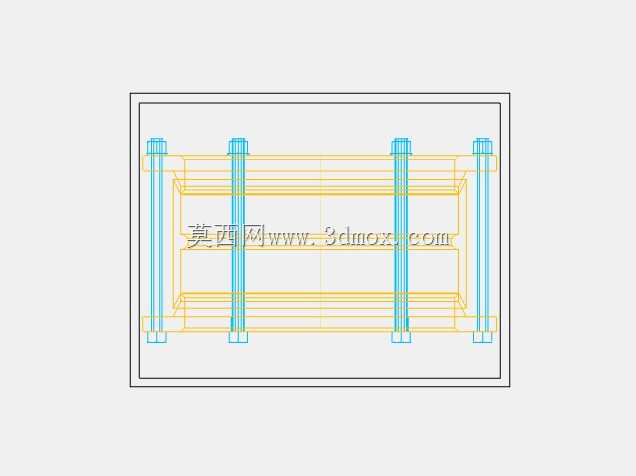

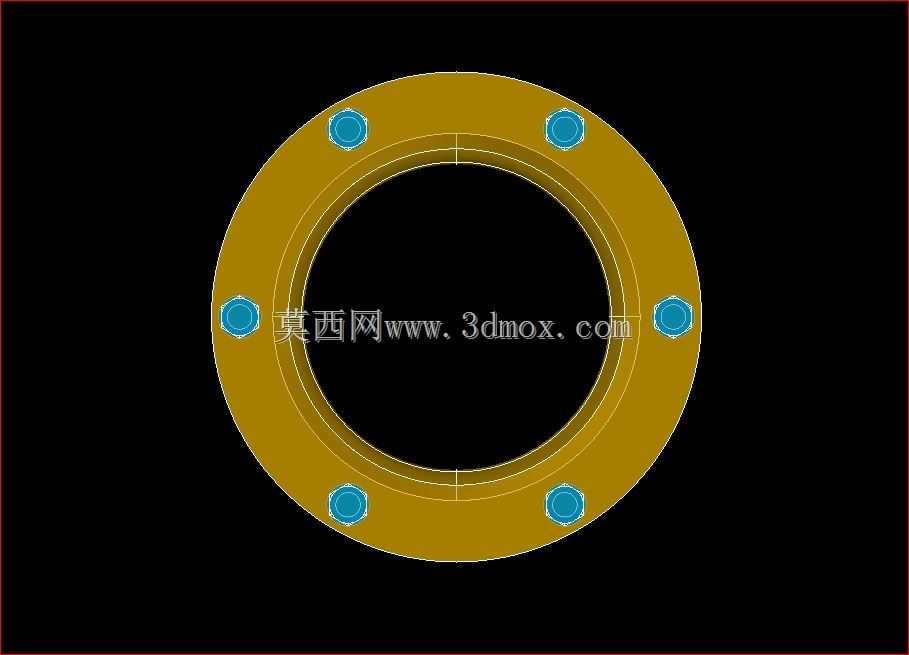

　　从结构设计逻辑来看，该接头采用对称式双法兰加穿设拉杆的布局，两端法兰分别与对接管道的法兰端面匹配，沿法兰圆周均匀分布的多根长拉杆贯穿两端法兰，拉杆上配套设置限位与缓冲结构，既可以约束接头的最大伸缩量，防止过度位移导致接头脱开，又能在管路产生位移时提供均匀的形变约束，避免局部应力过大。接头的密封结构采用适配大口径工况的压合式密封设计，密封件嵌装在法兰与管道对接的端面槽位内，依靠法兰锁紧力实现端面密封，可适配水、中性流体、低腐蚀性化工介质等多种输送场景，密封面的压紧力可通过拉杆的锁紧程度进行微调，适配不同工作压力下的密封需求。

　　从安装边界来看，该接头公称通径为350mm，整体轴向长度适配大管径管路的安装预留空间，法兰螺栓孔的分布尺寸匹配对应压力等级的国标法兰参数，安装时无需对对接管道做特殊改造，只需将两端法兰与管道法兰对齐，穿入螺栓按对角顺序锁紧即可，接头允许的轴向伸缩量、径向偏移量可覆盖常规工况下的管路位移需求，无需额外加装补偿构件。在实际工程应用中，这类挠性接头常被安装在泵组、阀门等设备的进出口位置，用来隔离设备运行产生的振动向管线传递，也会被布设在长距离直管段的间隔节点、管线转弯处、不同基础段的管线衔接位置，用来吸收温度变形与沉降位移，相比传统的刚性法兰连接，这种挠性结构可大幅降低管线的应力水平，延长管网整体的运维周期，减少密封点泄漏的概率。

　　建模过程中严格遵循实际产品的尺寸链逻辑，各部件的装配关系完全还原实物的连接方式，拉杆与法兰孔的间隙、密封件的压缩余量、法兰端面的贴合精度都按照实际工程公差进行设置，可直接用于管路布设的干涉校验、安装模拟、受力仿真分析等工作。
