八立方米储料斗钢结构框架设计

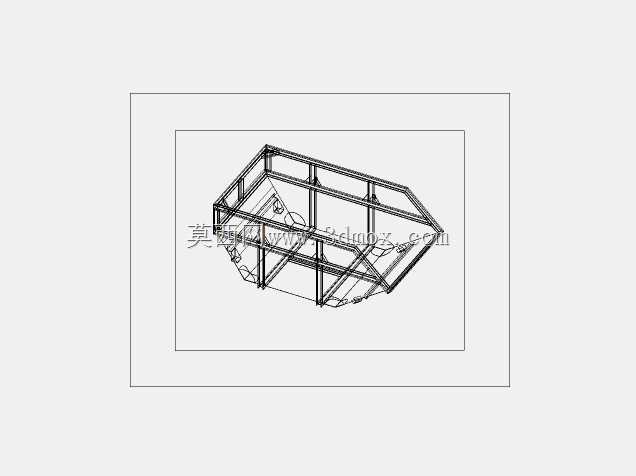

　　散料处理工况中，储料斗是衔接上游来料与下游输送、计量工序的核心中转部件，本次设计的八立方米容积储料斗框架，主要适配粮食加工、建材散料转运、小型化工颗粒料暂存等场景的安装需求。从结构设计逻辑来看，整体采用型钢拼接的框架式承载结构，没有采用厚板整体焊接的厚重方案，而是通过矩形管、角钢的排布组合，在保证整体承载刚度的前提下控制自重，降低现场安装的吊装难度。框架的上部为矩形敞口结构，匹配上游皮带输送机或者溜管的落料位置，敞口边缘做了外翻的型钢加强边，避免长期受物料冲击出现边缘变形；下部为收窄的斜斗段，斜壁角度根据常见散料的安息角做了优化，针对颗粒状、粉状散料都能保证靠自重顺利滑落，不会出现物料粘附架桥的堵料问题。

　　框架的立柱排布充分考虑了安装边界，底部预留了和下游输送设备、称重模块对接的安装孔位，立柱间距避开了常见的给料机、电动闸门的安装干涉区域，现场安装时不需要额外做大量的切割改型。斜壁段的横向加强筋按照物料侧压力的分布做了不等距排布，靠近下部出料口的位置筋板间距更小，抵消物料堆积带来的更大侧压力，避免长期受载出现壁板鼓胀变形。整个框架的连接节点优先采用焊接加角撑的加固形式，关键受力节点额外设置了三角加强板，抵消物料偏载带来的扭矩，避免长期使用后节点开焊变形。

　　设计过程中同步校核了满载状态下的框架挠度，保证八立方米散料满载时整体变形量控制在允许范围内，不会因为框架变形导致斜壁角度变化影响出料顺畅度，也不会因为变形导致和上下游对接的位置出现偏移漏料。框架的外形尺寸适配常规车间的门洞、吊装通道尺寸，运输时可以整体发运也可以拆成片状组件现场拼接，适配不同场地的进场条件。
