万向传动连接用花边形法兰轭结构

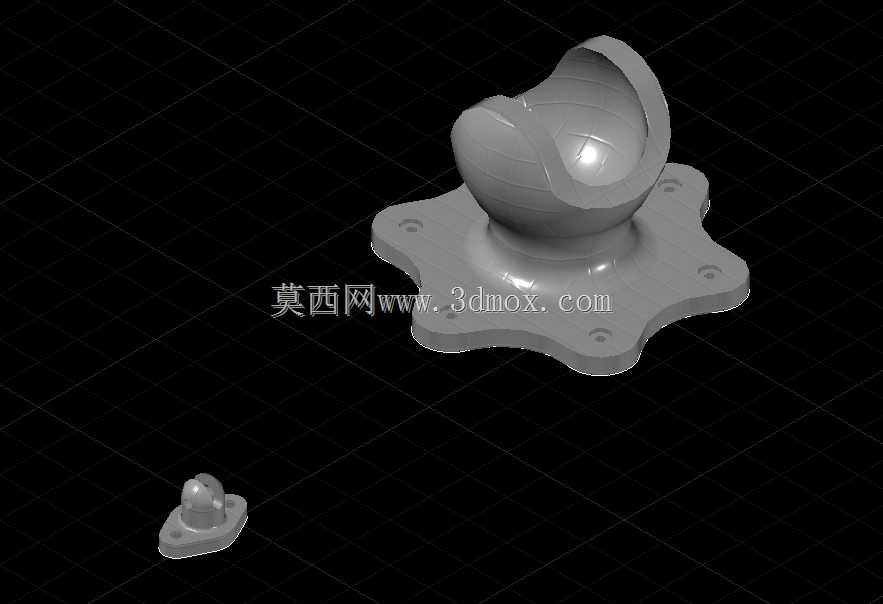

　　在商用车底盘、非道路移动机械的传动系统布局中，法兰轭是衔接万向节与半轴的核心受力构件，这类部件的设计合理性直接决定变角度动力传递的稳定性，尤其在悬架跳动频繁、传动夹角持续变化的工况下，法兰轭的结构强度与安装适配性会直接影响整套传动系统的疲劳寿命。本次设计的法兰轭采用六瓣式花边法兰安装基座，区别于常规圆形法兰的均布螺栓设计，花边结构的安装孔位沿法兰外轮廓的凸耳位置分布，每个安装凸耳处预留充足的螺栓拧紧操作空间，在有限的安装边界内最大化螺栓分布圆直径，既降低法兰盘整体重量，又能提升连接副的抗倾覆力矩能力，适配安装空间局促的轮边传动、分动箱输出端等场景。

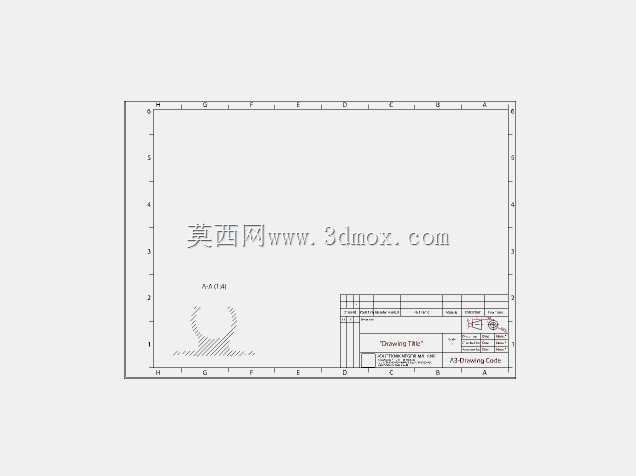

　　从功能实现逻辑来看，法兰轭上部的球窝型腔是核心工作部位，型腔内壁的球面弧度与万向节十字轴带轴承的球头端完全贴合，设计时严格控制球面的轮廓度公差，保证万向节在0-25度摆角范围内都能实现顺滑的动力传递，不会出现卡滞或局部应力集中的问题。球窝与下部法兰基座之间采用渐变圆弧过渡结构，避免直角连接处的应力集中，经过有限元校核，在额定扭矩1.2倍的冲击载荷下，过渡区域的最大应力低于材料屈服强度的60%，满足重载工况下的使用要求。

　　安装边界方面，法兰基座的六个安装孔采用等角度分布，孔位公差严格匹配对接半轴法兰的螺纹孔位置，安装面的平面度控制在0.05mm以内，保证连接后法兰面完全贴合，避免传动过程中出现连接松动或端面跳动过大的问题。上部球窝的开口尺寸经过反复优化，既保证万向节装配时能顺利卡入，又能在最大摆角状态下对万向节轴承形成足够的包覆支撑，防止大扭矩传递时轴承脱出。

　　在实际选型应用中，这类法兰轭可适配中小型载货汽车、轮式工程机械的前轮驱动半轴，也可用于工业设备中需要变角度传递扭矩的传动轴系，设计时充分考虑了锻造成型的工艺性，整体结构无过于尖锐的棱角，脱模斜度设置合理，适合采用模锻工艺批量生产，后续机加工工序仅需完成安装面铣削、安装孔铰制、球窝精镗等核心工序，加工成本可控，同时能保证部件的力学性能满足长期交变载荷下的使用要求。
