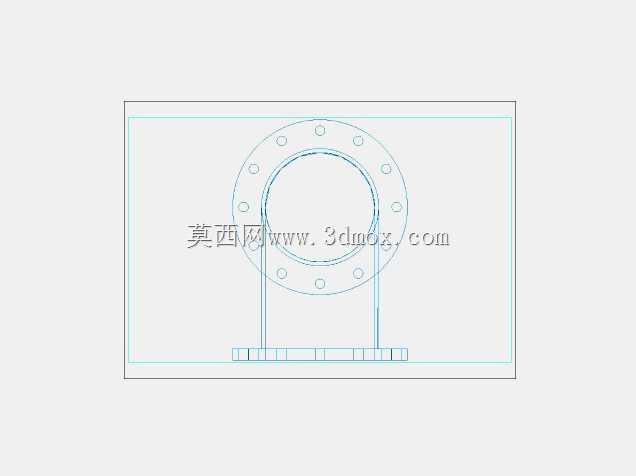

十英寸90度铸铁法兰弯头结构设计

　　在市政给排水、工业流体输送、化工介质传输等管路系统中，转向连接是管路布设时无法避开的结构需求，90度弯头作为管路转向的核心连接件，其结构可靠性直接决定整条管线的运行稳定性。这款十英寸规格的铸铁法兰弯头，采用法兰对接的连接形式，相比传统焊接式弯头，无需现场施焊作业，安装时仅需对齐两端法兰的螺栓孔位，穿入配套紧固件配合密封垫片即可完成装配，后期管线检修、局部改造时拆卸便捷，无需切割管段，能大幅降低现场施工与后期维护的作业量。

　　从结构设计逻辑来看，这款弯头的曲率半径适配十英寸公称通径的管路流道要求，内壁做顺滑过渡处理，能最大程度降低介质转向时的局部流阻，减少输送过程中的压力损失，避免介质在转角处形成涡流造成的管路振动、冲蚀磨损问题，尤其适配带固体颗粒的污水、浆液类介质输送场景，可有效降低颗粒对管壁的局部冲刷速率，延长管件使用寿命。两端法兰的螺栓孔采用均布排布设计，孔位公差严格匹配同压力等级的标准法兰尺寸，安装时无需额外扩孔、调整，可直接与同通径的管道、阀门、泵体设备端口对接，适配性覆盖多数常规工业管路的安装边界。

　　材质选用铸铁材质，本身具备优异的抗压性能与耐腐蚀表现，铸件成型的结构刚性充足，能承受管路运行中的常规压力波动与水锤冲击，外壁厚度均匀，既不会因壁厚过薄造成承压不足，也不会因壁厚冗余导致整体重量过大，增加管线支撑结构的负载。在实际工程选型中，这类法兰弯头常应用于厂区循环水管网、市政供水干线、污水处理厂工艺管线等场景，布设时需注意两端法兰的对接同轴度，密封垫片需居中放置，螺栓紧固时采用对角交替锁紧的方式，避免法兰偏斜造成的密封泄漏问题。建模过程中对法兰端面的平面度、螺栓孔的位置度、弯头流道的同轴度都做了参数化约束，可直接用于工程出图、装配干涉校验，也可作为同类型不同通径弯头设计的参数化基础模板，调整通径、曲率半径、法兰厚度等参数即可快速衍生出不同规格的同系列管件模型，大幅提升同类型管路配件的设计效率。
