减压阀配套带槽导向滑轮结构设计

项目分类:阀门 发布时间:2024-12-10 ID:836862
  • 减压阀配套带槽导向滑轮结构设计
  • 减压阀配套带槽导向滑轮结构设计
  • 减压阀配套带槽导向滑轮结构设计
  • 减压阀配套带槽导向滑轮结构设计
  • 减压阀配套带槽导向滑轮结构设计
  • 减压阀配套带槽导向滑轮结构设计
  • 减压阀配套带槽导向滑轮结构设计
  • 减压阀配套带槽导向滑轮结构设计
  • 减压阀配套带槽导向滑轮结构设计
  • 减压阀配套带槽导向滑轮结构设计
  • 减压阀配套带槽导向滑轮结构设计
  • 减压阀配套带槽导向滑轮结构设计
  • 减压阀配套带槽导向滑轮结构设计

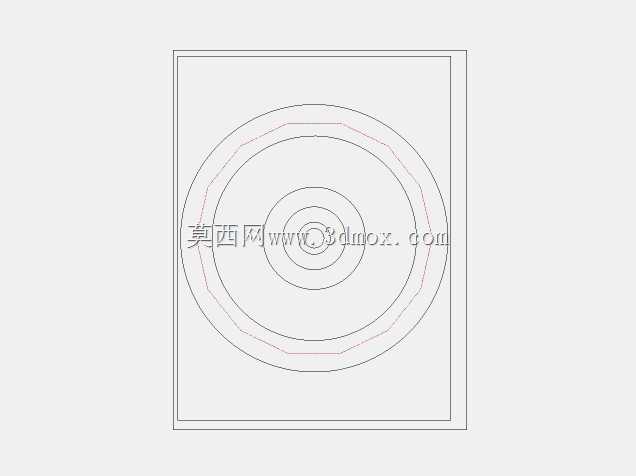

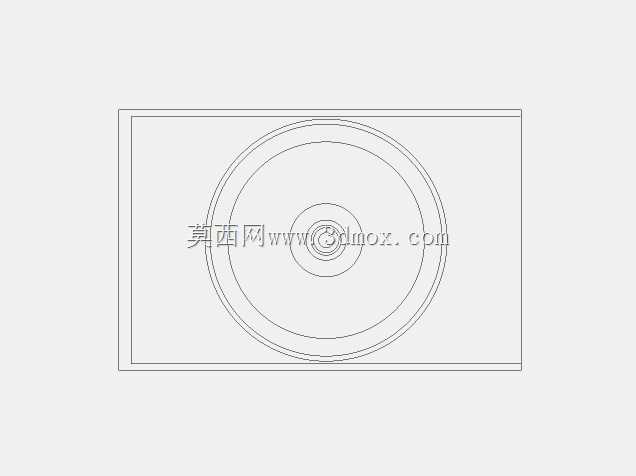

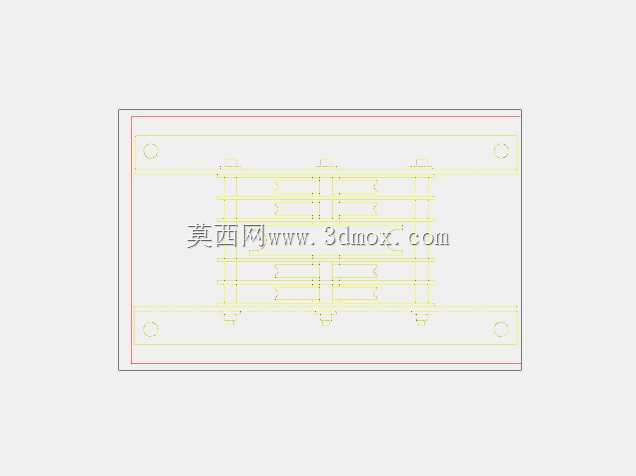

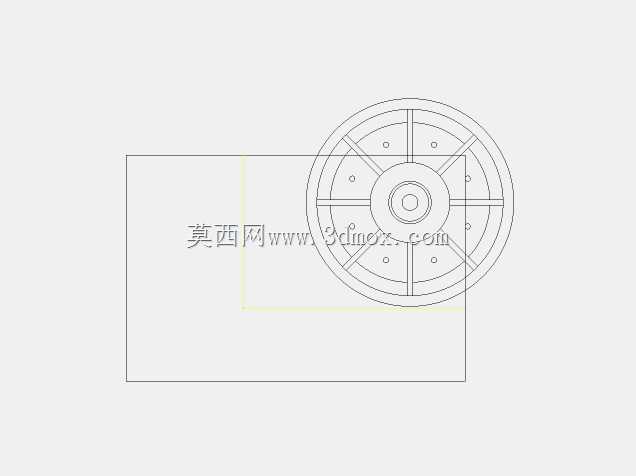

  这款滑轮结构主要配套减压阀的远程操控、阀位联动调节场景使用,在工业管路的减压阀组安装布局中,常需要通过钢索、连杆实现远端阀位开度的手动或自动调控,这类带槽滑轮就是用来改变操控力的传递方向,抵消管路排布带来的钢索走向偏移,避免操控钢索与周边支架、管路外壁产生摩擦剐蹭,保障阀位调节的顺畅度。从结构设计来看,滑轮采用中间带弧形绳槽的轮体搭配矩形安装基座的组合形式,轮体两侧的挡边高度经过匹配计算,刚好能容纳常用直径的操控钢索,不会出现钢索脱槽的问题,同时绳槽的圆弧曲率与钢索外径贴合,能降低钢索在轮面滑动时的接触应力,延长钢索的使用寿命。

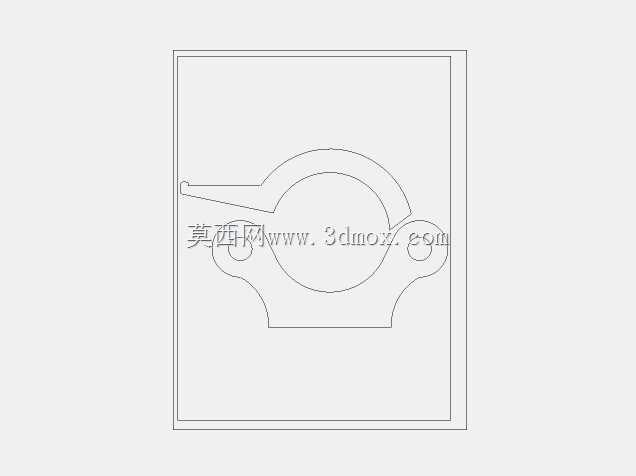

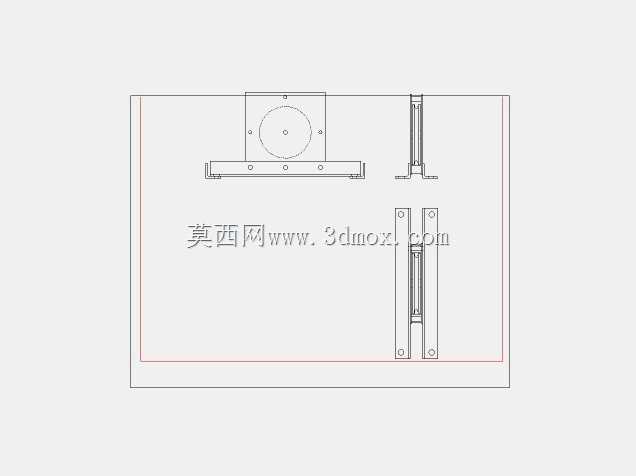

  安装基座采用平板式结构,预留了足够的螺栓固定空间,安装时可以直接通过螺栓将基座固定在减压阀组的旁侧支架上,不需要额外加工复杂的安装位,适配现场常见的角钢、槽钢支架安装面。设计过程中重点考量了滑轮的转动间隙与安装边界,轮体与基座之间预留了合理的转动避让空间,不会出现轮体转动时剐蹭基座平面的问题,整体结构的外轮廓尺寸控制在紧凑范围内,不会占用减压阀周边过多的安装空间,适合在管路排布密集、操作空间有限的工业车间、泵站管路场景中使用。

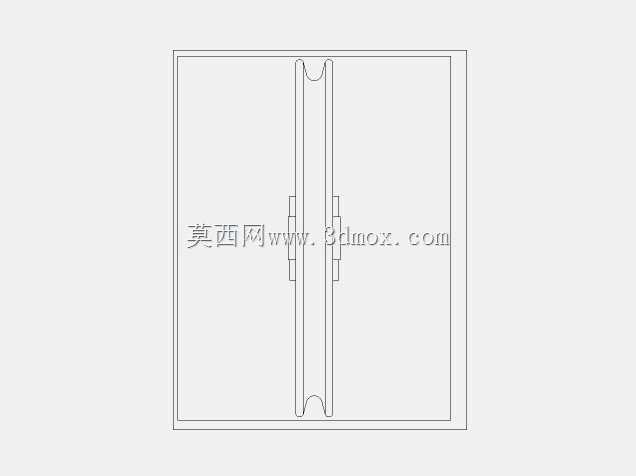

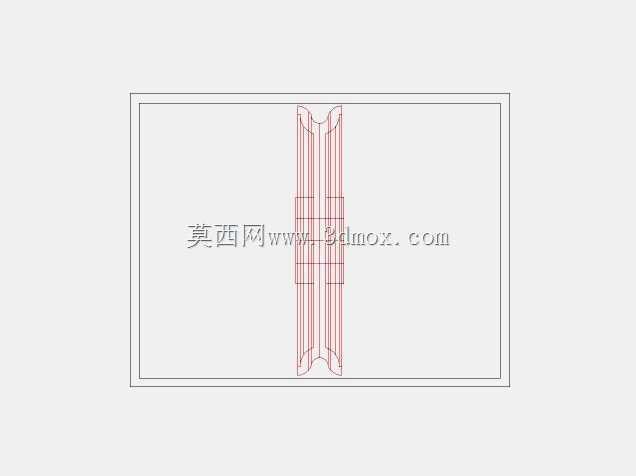

  轮体的槽型设计做了圆角过渡处理,没有尖锐的棱边,避免钢索在反复弯折过程中被棱边切割出现断丝问题,同时基座的平面度公差控制在合理范围内,安装后能保证轮体的转动平面与钢索走向完全重合,不会出现钢索偏磨绳槽一侧的情况。在实际使用中,这类滑轮不需要额外的润滑维护,结构简单可靠,能够长期在潮湿、多粉尘的管路工况下稳定工作,既可以用于减压阀的手动操控拉索导向,也可以配套阀位反馈的拉绳式位移传感器使用,为传感器的拉绳提供稳定的转向支撑,保障阀位反馈信号的准确性。
