壁挂式起重吊运设备结构设计方案

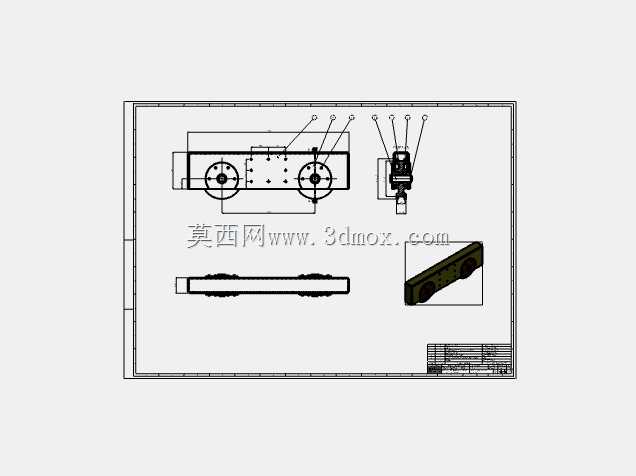

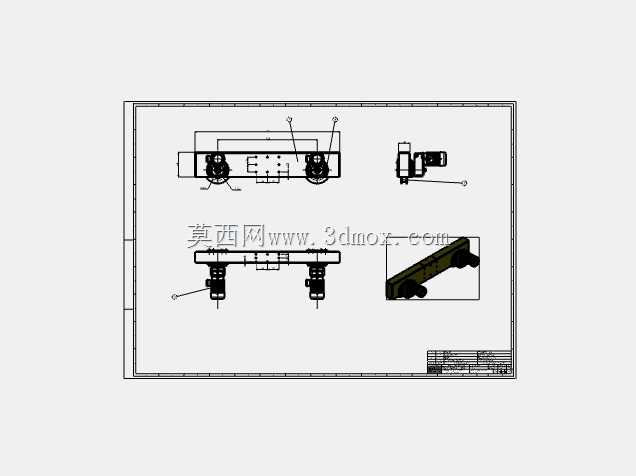

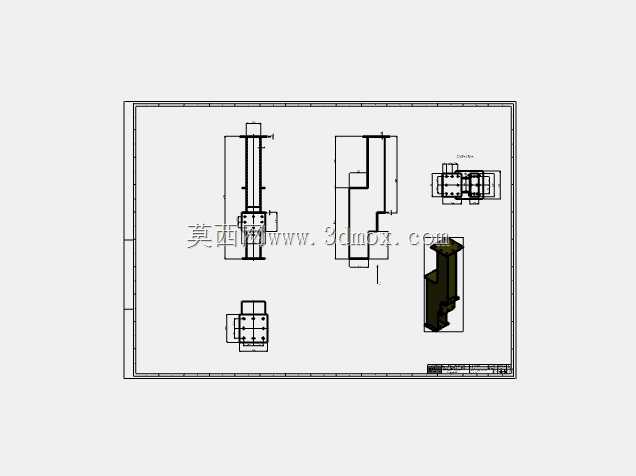

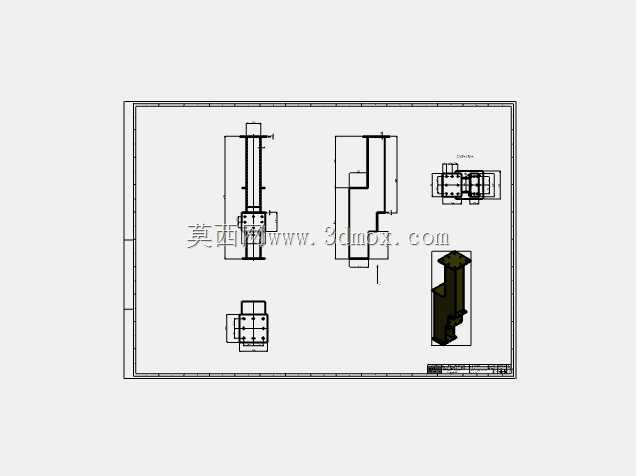

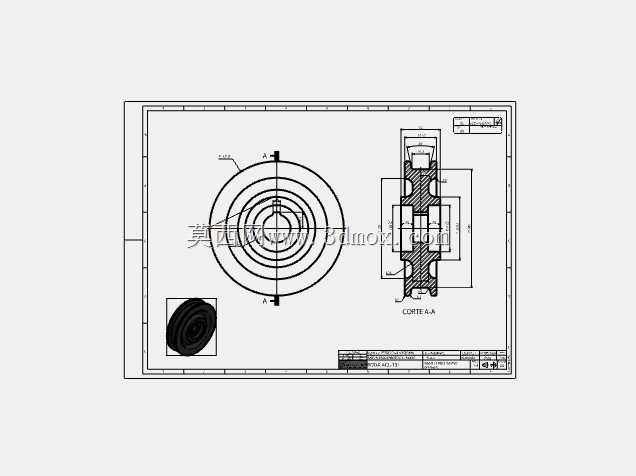

　　这款壁挂安装的起重吊运设备，主要面向车间侧边工位、仓储靠墙作业区、维修工段定点吊装场景设计，区别于落地式桥式、门式起重机，它依托建筑墙体或承重立柱作为安装承载基础，不需要占用地面作业空间，对于厂房面积紧张、地面通道需要保持通行顺畅的作业场景适配性极强。从结构布局来看，整套设备的承载基座采用双轮组沿壁挂轨道滑移的设计，轮组与轨道的配合间隙经过校核，既保证横向移动时的顺畅度，也避免卡滞或晃动量过大影响吊装定位精度，基座上预留的安装孔位完全匹配常规厂房承重立柱的预埋螺栓点位，安装时不需要额外做大规模的基础改造，能大幅缩短现场安装调试的周期。

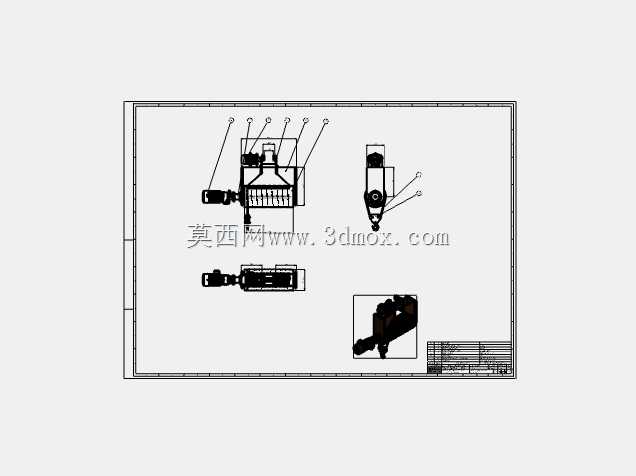

　　设备的起升机构集成在滑移基座侧方，配套的吊具连接结构做了防脱限位设计，作业时可沿壁挂轨道覆盖固定扇形作业半径内的所有点位，适合承担工位间的工件转运、设备维修时的零部件吊装、仓储区域的货物上下架吊运这类定点高频的轻载起重作业，额定覆盖范围内的作业不需要挪动其他地面设备，也不会干扰地面通道的正常通行。设计过程中优先考虑了安装边界的适配性，整套设备的外伸距离经过优化，在保证作业覆盖半径的前提下，尽可能压缩设备自身的突出尺寸，避免对厂房内的其他管线、通行标识造成干涉，轨道的安装高度可根据现场的厂房层高、作业需求灵活调整，轮组的承载接触面做了耐磨处理，长期往复滑移也不会出现过度磨损导致的运行精度下降。

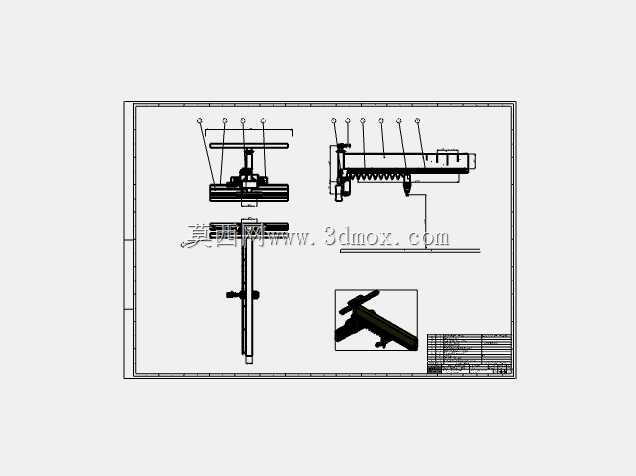

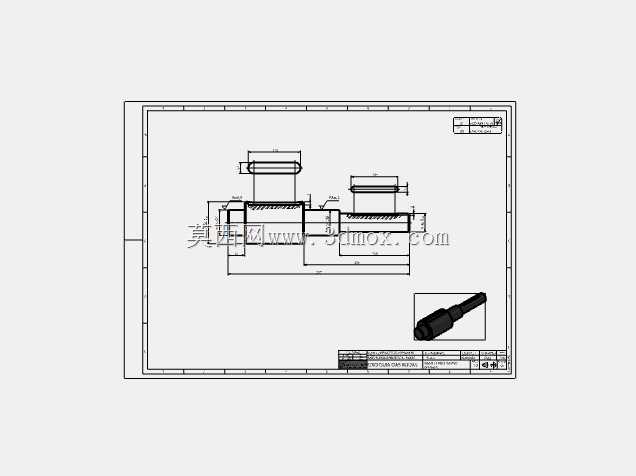

　　从结构细节来看，配套的横向承载梁采用等强度设计，在保证整体抗弯刚度的前提下尽可能降低自身重量，减少壁挂基座的承载负荷，起升机构的走线沿梁体内部的走线槽布置，避免线缆外露被剐蹭破损，所有转动配合位置都预留了润滑注油点位，日常维护时不需要拆解主体结构就能完成保养作业。这类壁式起重设备相比移动式起重设备，作业响应速度更快，不需要预留设备停放空间，对于固定工位的重复吊装作业来说，作业效率能得到明显提升，同时因为安装位置固定，作业范围边界清晰，也便于现场做安全防护规划，降低起重作业的安全风险。

　　建模过程中对所有配合面的尺寸公差、安装孔位的同轴度都做了对应标注，可直接用于后续的生产加工出图，也能作为同类壁挂起重设备改型设计的基础参考，调整轮组间距、梁体长度就能适配不同的承载需求与作业半径要求。
