港口堆场用轮胎式龙门起重设备结构设计

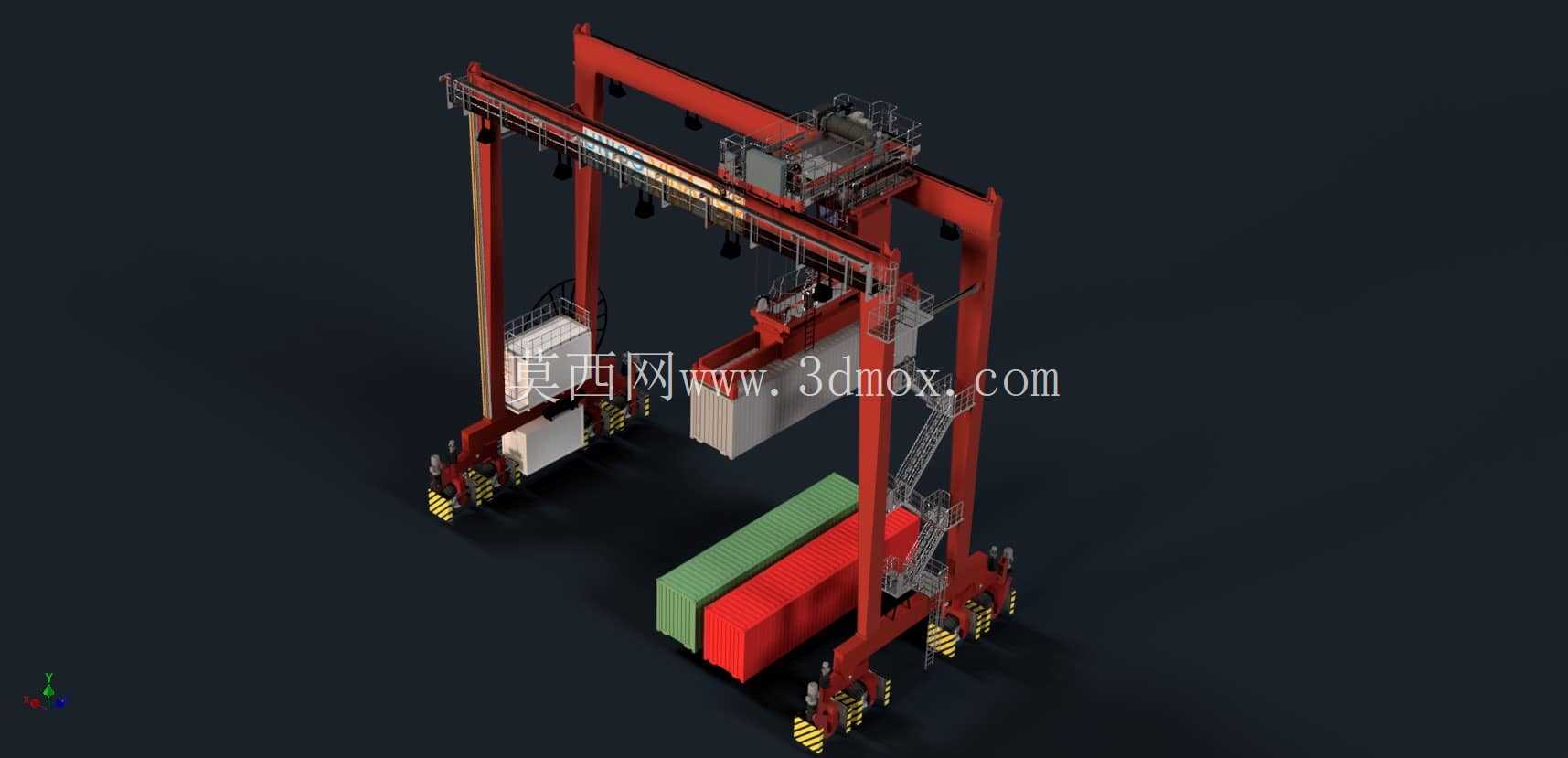

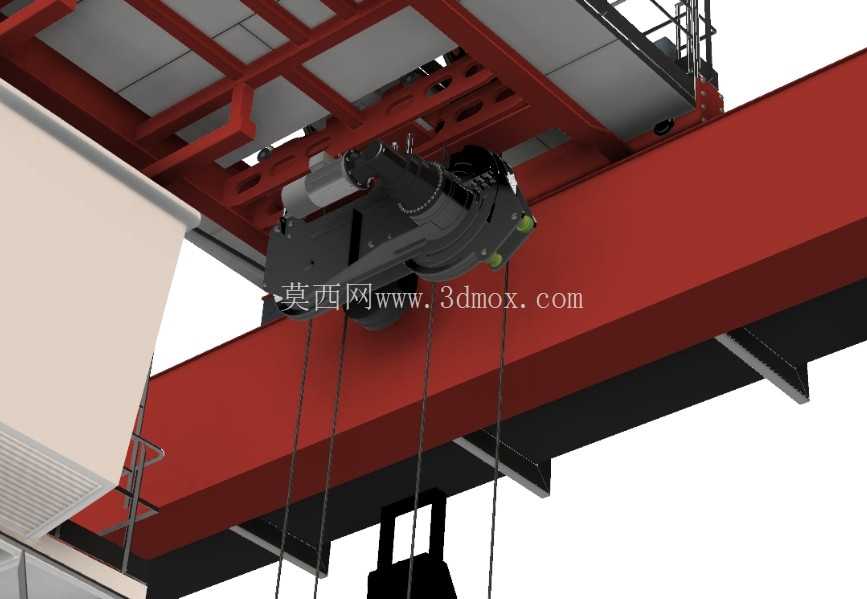

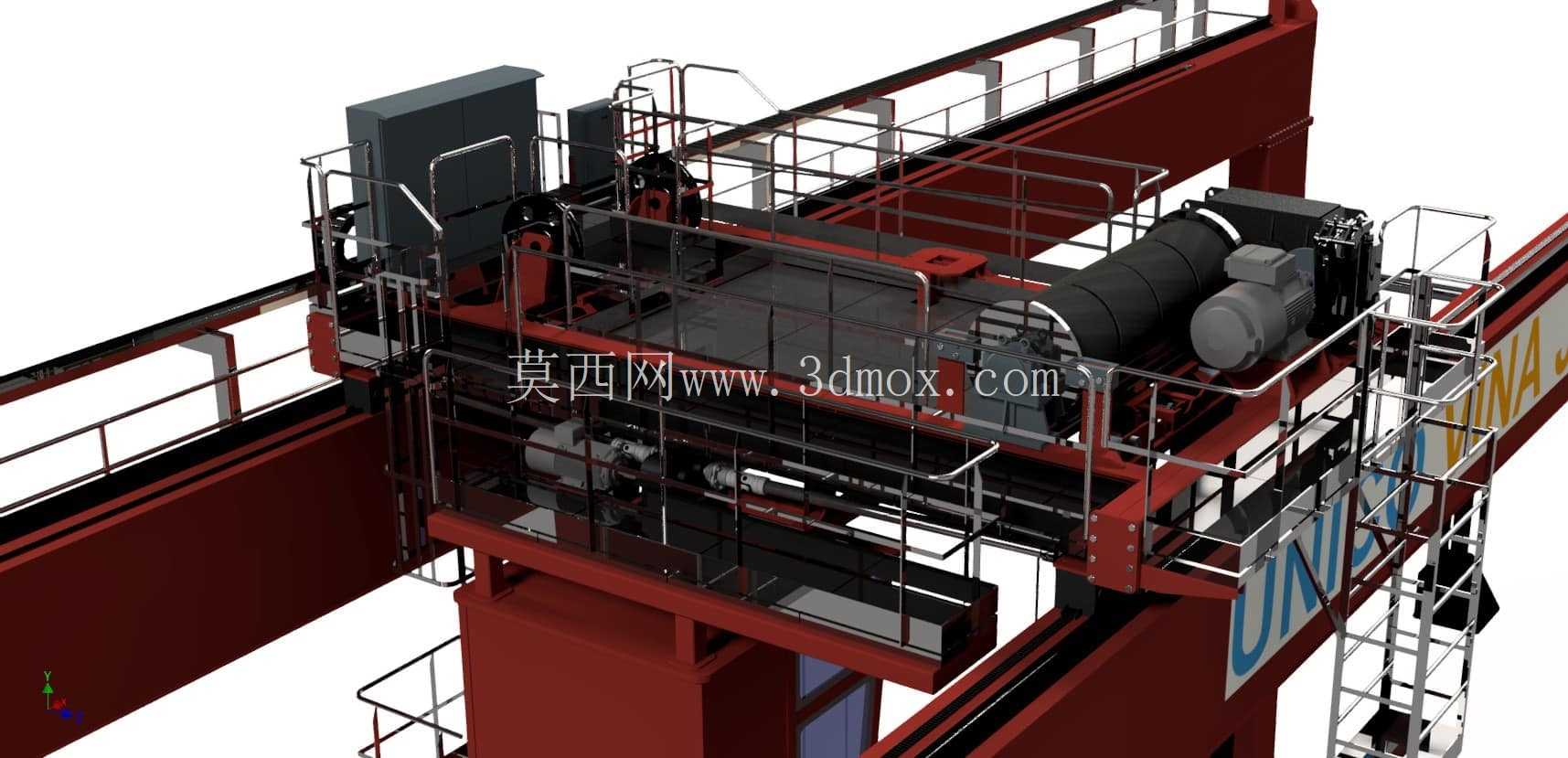

　　这款轮胎式龙门起重设备主要面向港口集装箱堆场、铁路货运场站的集装箱堆垛与转运场景，承担标准集装箱的垂直起升、横向平移、场内转场作业，可覆盖堆场多排集装箱位的装卸需求，无需铺设固定轨道，依托轮胎行走机构实现作业区域内的灵活转场，适配堆场不规则作业面的调度需求。从结构设计逻辑来看，整体采用双主梁门架构型，两侧支腿底部集成轮胎行走轮组，轮组配置转向机构可实现直角转向、原地转向等多种行走模式，满足狭窄堆场通道内的转位需求；主梁上方布置起重小车，小车集成起升机构与横移机构，起升机构配备专用集装箱吊具，可适配标准20尺、40尺集装箱的锁止对接，吊具配备防摇装置，降低起升、移动过程中集装箱的摆动幅度，提升对位精度与作业安全性。

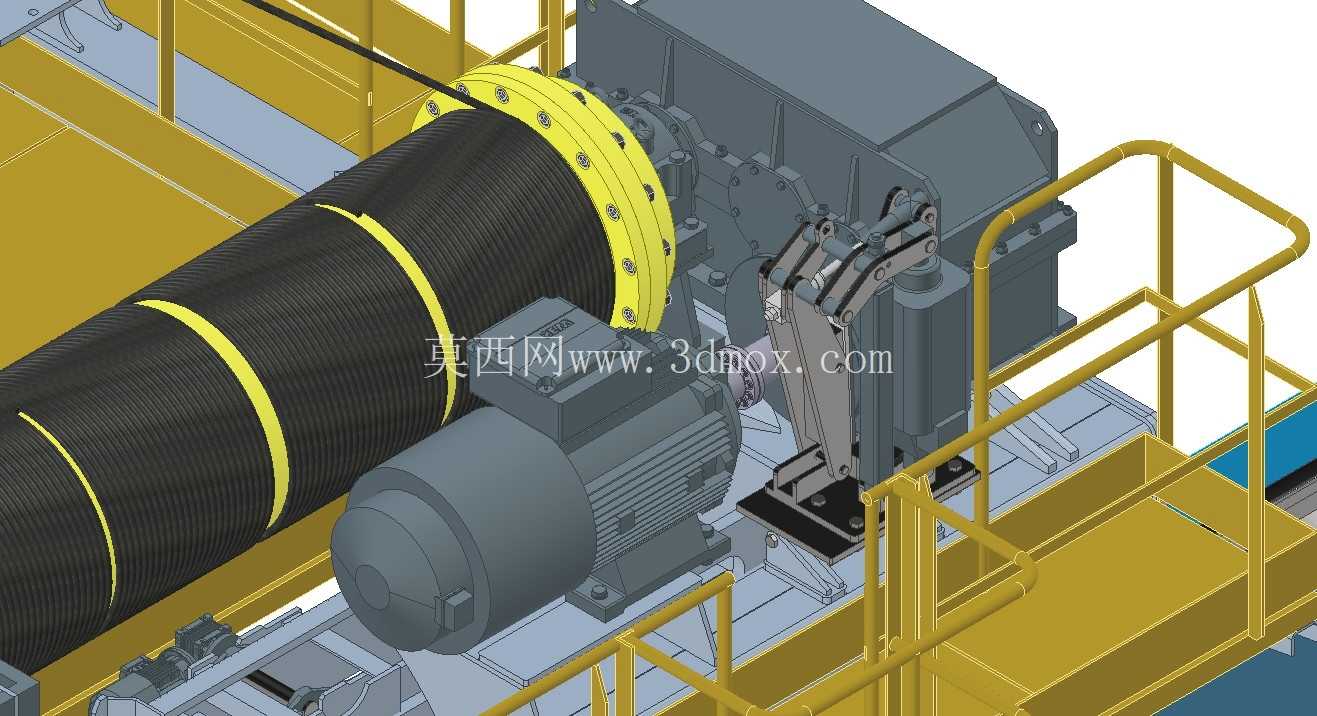

　　设计阶段重点考量了作业覆盖边界与安装适配性，门架净空高度满足堆高5层标准集装箱的起升需求，主梁跨度覆盖6排集装箱加1条车道的作业宽度，无需频繁调整设备站位即可完成整排集装箱的存取作业；支腿底部的轮胎轮组采用重载橡胶轮胎，单轮承载匹配整机满载起重量的载荷分布，轮压控制在堆场地面承载阈值范围内，无需对堆场地面做特殊硬化加固处理，降低场站建设改造成本。设备的功能配置围绕堆场作业的实际工况展开，起升机构采用变频调速控制，可实现重载低速、轻载高速的作业模式切换，兼顾作业效率与运行平稳性；行走机构配备多轮同步驱动系统，避免软基路面行走时的打滑问题，同时配置行程限位、防撞检测装置，在设备接近堆场边界、相邻设备或障碍物时自动触发减速与停机信号，防范作业碰撞风险。

　　结构细节上，门架主梁采用箱型梁焊接结构，根据受力分布做变截面设计，在小车行走轮压作用区域做局部加强，平衡结构强度与整机自重；支腿与主梁的连接节点采用高强度螺栓铰接搭配定位销的组合形式，既保证结构连接刚度，也可抵消部分行走过程中路面不平带来的结构附加应力，减少焊缝疲劳开裂风险。吊具部分设置独立的旋转机构，可实现集装箱的平面回转调整，适配堆场箱位摆放角度偏差、集装箱半挂车对位偏差的修正需求，无需反复调整车辆或设备站位即可完成精准落箱。

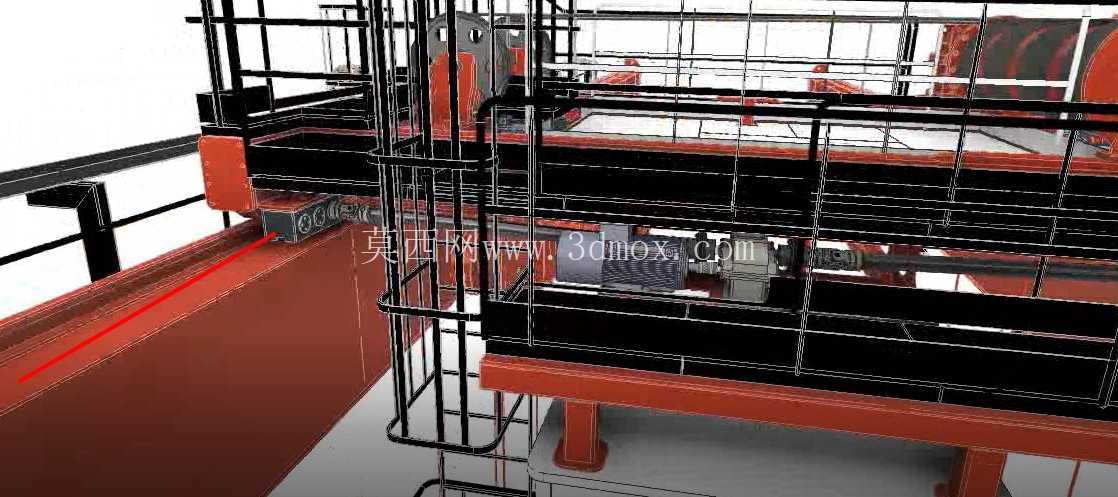

　　整机的管线布置采用拖链与线槽结合的方式，沿主梁、支腿内侧规整排布，避免户外作业时雨水、扬尘对管线的侵蚀，同时预留检修通道与操作平台，方便日常对起升机构、行走轮组、电气元件的巡检与维护，爬梯设置在单侧支腿位置，带安全护笼结构，满足高空作业的安全防护要求。
