偏心异径管路连接接头结构设计

　　在流体输送管路的布设场景中，不同通径管道的转接一直是管路设计里需要重点考量的环节，尤其是在减压管路段，常规同心异径接头容易在管路上方形成气穴、下方积存介质杂质，长期运行会影响管路通流效率，甚至造成减压元件的卡滞、磨损，这时候偏心结构的异径连接接头就成了更适配的选型方案。这款偏心异径连接结构的设计核心，是通过偏移两侧接口的中心轴线，让异径转接处的管底或者管顶保持齐平，针对减压管路的工况，通常采用管顶平接的设计逻辑，这样能避免管路内积聚气体，保障减压环节的压力监测、流量调节精度不会因为气阻出现偏差，也能减少介质中杂质在变径位置的沉积，降低管路堵塞的风险。

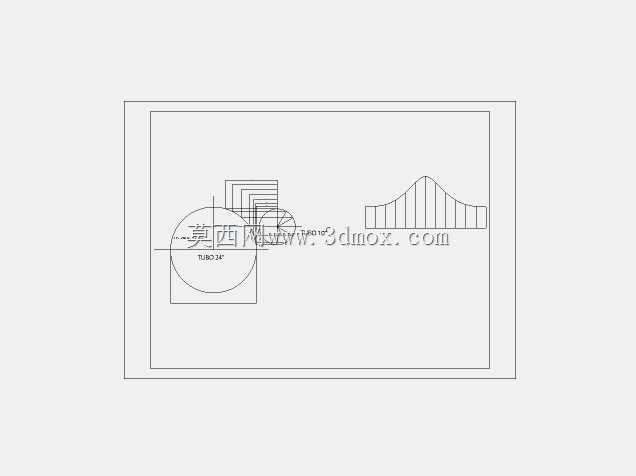

　　从结构细节来看，这款接头的两端分别适配10规格与24规格的管路接口，偏心距的取值经过通流截面的渐变校核，变径段的过渡曲面做了顺滑处理，没有出现通流截面的突变，能减少介质流经变径位置时的局部阻力损失，避免在减压段额外产生不必要的压力降，影响整个减压回路的压力设定值。安装边界上，接头的整体外形轮廓在设计时就考虑了现场管路的安装空间，偏心结构的布局不会额外占用过多的径向安装空间，和两侧管路对接时，不需要额外调整管路的支撑高度就能实现齐平安装，能减少现场安装时的配管工作量，也能避免因为强行对接产生的管路附加应力，防止接头位置因为长期应力集中出现渗漏。

　　在实际工况适配性上，这类偏心异径接头除了应用在减压阀前后的管路段，也可以用在需要避免积液、积气的水平流体管路中，比如压缩空气管路、洁净流体输送管路、低压给排水管路的变径位置，相比同心异径接头，它能更好地保障管路内介质的流态稳定，减少紊流产生的振动和噪音，延长管路附件的使用寿命。设计过程中，对变径段的壁厚做了等强度校核，在介质压力作用下，偏心位置的应力集中点做了圆弧过渡处理，不会出现局部应力超过材料许用值的情况，接口的连接尺寸符合常规管路的连接标准，不需要额外定制过渡连接件就能和标准管路、阀门配件直接对接，能降低管路系统的整体配件成本，也方便后期的维护更换。
