45度锥面喷嘴接口放样结构设计

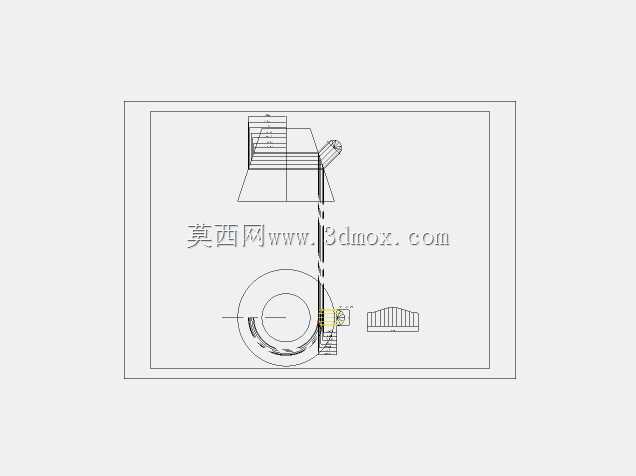

　　在流体输送管路系统的现场施工与预制加工环节，锥面与圆柱喷嘴的相贯连接一直是管路预制、现场配装阶段的常见难点，尤其是45度倾角的锥面接管作业，若前期放样精度不足，极易出现接口贴合缝隙过大、焊接错边、流道突变引发压损增大等问题，直接影响管路系统的密封性能与介质输送效率。这套45度锥面喷嘴的放样结构，核心是解决锥面斜接喷嘴的展开下料精度问题，为现场钣金加工、管件预制提供可直接参照的几何基准。从结构逻辑来看，设计时首先明确了锥段的半锥角参数，将喷嘴的轴线与锥面母线保持45度空间夹角，通过投影法完成相贯线的三维空间轨迹求解，将空间曲面的相贯关系转化为平面展开图上的轮廓线，避免传统现场放样依赖工人经验、反复修割的弊端。

　　在实际应用场景中，这类锥面斜接喷嘴常见于流体喷淋装置、介质分流管路、锥形罐体的侧向取压或加料接口，比如化工行业的锥形喷淋塔侧向喷嘴安装、除尘设备的锥段吹扫接口布置、通风管路的锥面分流风口制作，都需要这类精准的放样结构作为加工依据。设计过程中充分考虑了安装边界的约束：喷嘴的接管外径与锥段的壁厚保持匹配，相贯线处的坡口预留量在展开图中同步做了标注，加工时可直接按展开轮廓下料卷制，无需二次修配即可实现接口的贴合对齐，能有效降低焊接时的填充量，减少焊接变形对接口形位精度的影响。

　　从功能特性上看，这套放样结构完全遵循正投影的几何求解逻辑，将三维空间的相贯关系拆解为平面展开的坐标点，每一段轮廓线都对应锥面与喷嘴外圆的实际交点，加工成型后喷嘴内壁与锥面内壁可实现平滑过渡，避免介质流经接口时出现涡流区，减少介质内的杂质在接口处沉积的概率，同时也能降低管路的局部阻力损失。在外形尺寸的适配性上，放样基准以锥段的大端直径、小端直径、锥段轴向高度为基础参数，喷嘴的伸出长度、接管直径可根据实际管路通径需求做等比例缩放，展开图的轮廓线可按比例调整后直接用于数控切割下料，适配不同通径规格的锥管喷嘴制作需求。

　　不同于常规的正交接管放样，45度斜接的相贯线为空间闭合曲线，若采用经验法放样极易出现两端错边，这套结构通过多视图投影校验，确保展开后的轮廓卷制后与锥面完全贴合，安装时无需额外调整角度，可直接定位组对，大幅提升现场配管的加工效率，尤其适合小批量定制化的锥管接口加工场景，能有效降低对高级铆工放样经验的依赖，保证不同批次加工的接口精度一致性。
