62加仑卧式承压储液罐结构设计

　　这款62加仑规格的卧式承压储液装置，主要面向中小型流体输送系统、民用供水增压单元、小型工业循环管路的稳压储配场景，在日常工况中承担缓冲管路压力波动、储备带压介质、避免水泵频繁启停的核心作用，区别于常压储液容器，其结构设计全程围绕承压工况的应力分布做针对性优化。从结构设计逻辑来看，罐体主体采用等径直筒段搭配两端标准椭圆封头的构型，这种构型并非随意选择：直筒段加工难度低、内部介质流动阻力小，椭圆封头在承压状态下的应力分布均匀性远优于平盖结构，不需要额外做过多的加强筋补强就能满足常规工作压力下的强度要求，同时两端封头的曲面过渡能够减少介质残留，在需要定期排空、更换介质的场景下能降低清理难度。

　　设计过程中首先确定的是安装边界尺寸，62加仑的有效容积换算后约合235升，直筒段的长度与直径比例控制在2.2:1左右，这个比例既能够避免长径比过大导致的罐体挠度问题，减少安装时支撑结构的承重负担，也不会因为直径过大抬高设备整体安装高度，适配多数小型设备间、户外机组旁的安装空间要求，罐体底部预留的支撑脚安装位，采用对称分布的四个焊接支座设计，支座的接触面做了加宽处理，能够分散罐体满液状态下的总重量，避免安装面局部受压变形。

　　在功能特性层面，罐体两端封头位置预留了标准管路接口，一端作为介质入口对接上游增压泵的输出管路，另一端作为出口对接下游用水或者用液终端，接口位置偏离封头中心一定距离，能够让进入罐体的介质沿罐体内壁形成缓流，减少直接冲击罐体端面产生的振动和噪音，同时罐体顶部预留了压力检测、安全泄压阀的安装接口，在实际使用时可以直接加装配套附件，不需要二次开孔加工，避免现场开孔破坏罐体整体的承压强度。

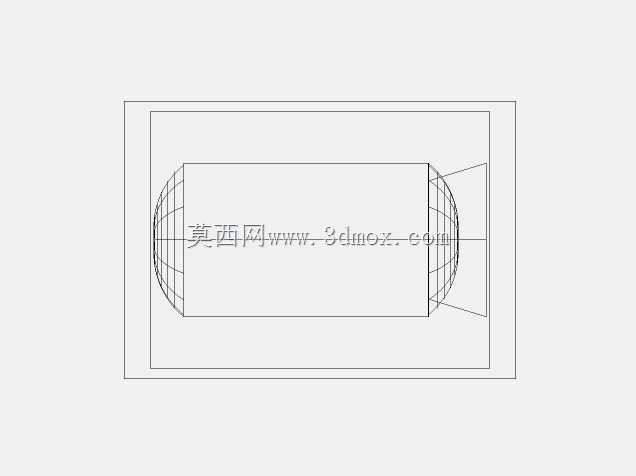

　　从建模细节来看，整个罐体的焊缝位置都做了统一的坡口预留设计，直筒与封头对接的环缝、接口与罐体连接的角缝，都按照等强度焊接的要求预留了焊接余量，建模时特意规避了尖锐的直角转角结构，所有应力集中位置都做了圆角过渡处理，能够减少长期承压运行过程中疲劳裂纹的产生概率。安装层面，该罐体的卧式布局决定了其不需要过高的垂直安装空间，支撑脚的安装孔位采用长圆孔设计，能够适配安装基础的小范围尺寸误差，降低现场安装的对位难度，罐体整体的重心高度控制在较低区间，满液状态下的稳定性更好，即使在有小幅振动的设备旁安装，也不容易出现倾覆、移位的问题。在实际应用场景中，这类承压储液罐除了民用供水增压系统外，也可适配小型液压系统的储油稳压、小型化工流程的带压介质缓存，不同场景下只需要更换对应材质的密封件、调整接口的连接标准即可，整体结构的通用性较强，没有多余的冗余结构，加工制造的工艺性较好，适合批量生产加工。
