无铆接拱形拼接通风导管结构设计

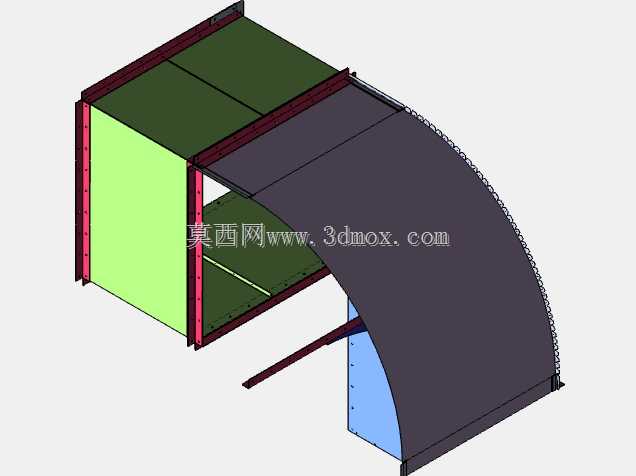

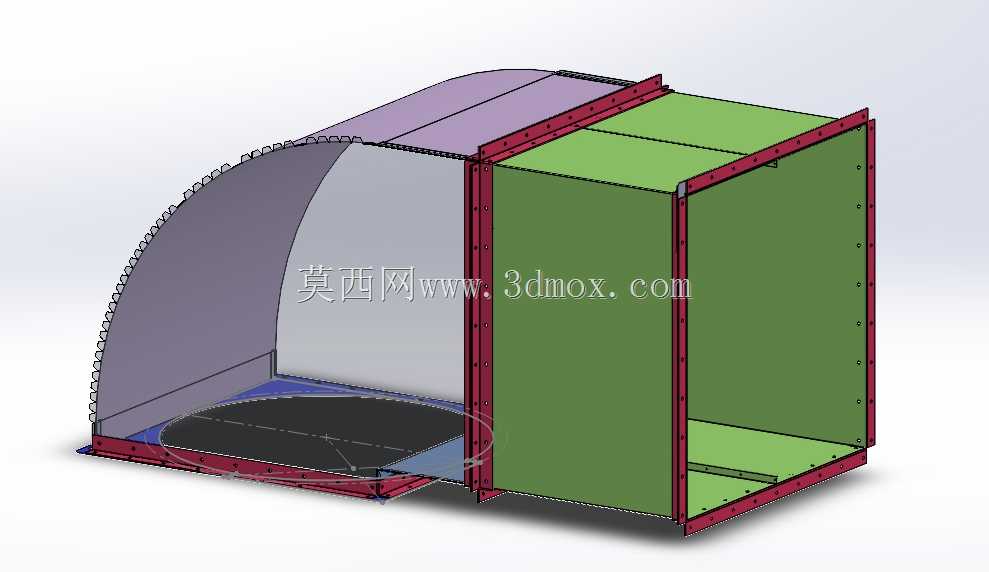

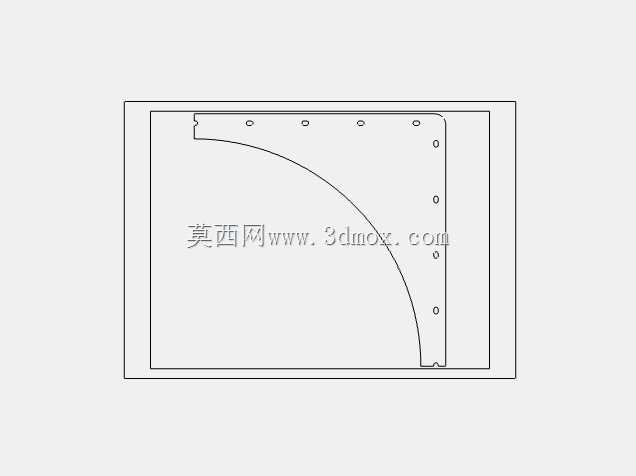

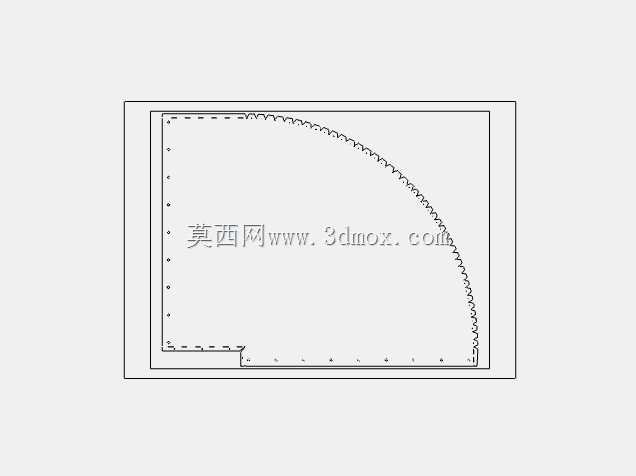

　　这款无铆接拱形拼接导管，主要应用在工业厂房通风、除尘系统的风道接驳段，也可适配大型设备的散热排风通路，在需要大截面风道过渡的场景中，能替代传统焊接风道，减少现场施工的焊接作业量，降低安装过程中的防火管控要求。从结构设计来看，产品采用拱形段与矩形段拼接的组合形式，拱形段的曲面壳体采用多块板材咬合锁边成型，全程不需要额外焊接或铆接固定，依靠板材自身的弯折咬合结构实现密封与结构强度，这种设计思路能有效降低板材拼接处的漏风率，同时减少紧固件的使用量，降低长期使用过程中紧固件锈蚀带来的结构失效风险。

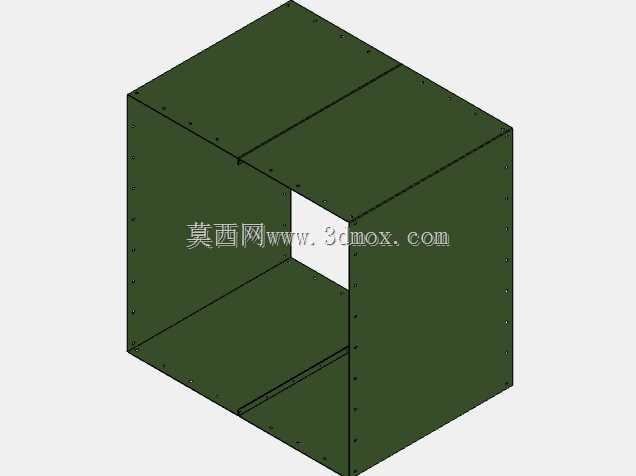

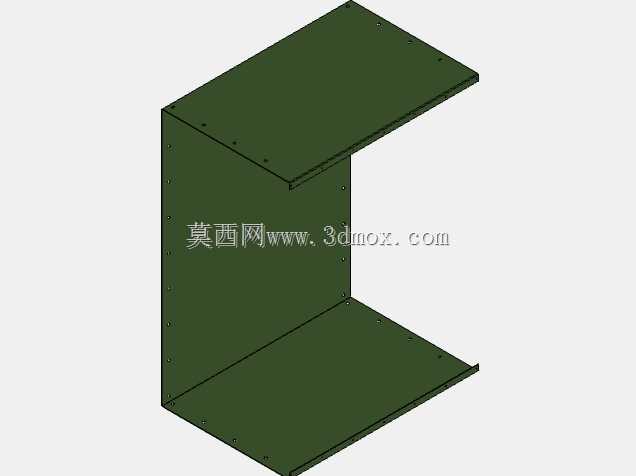

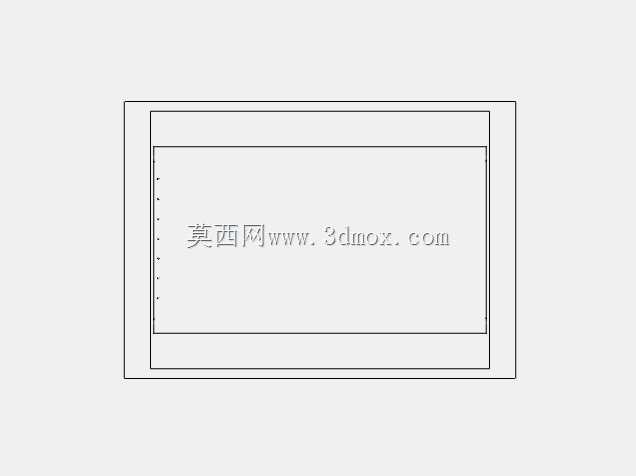

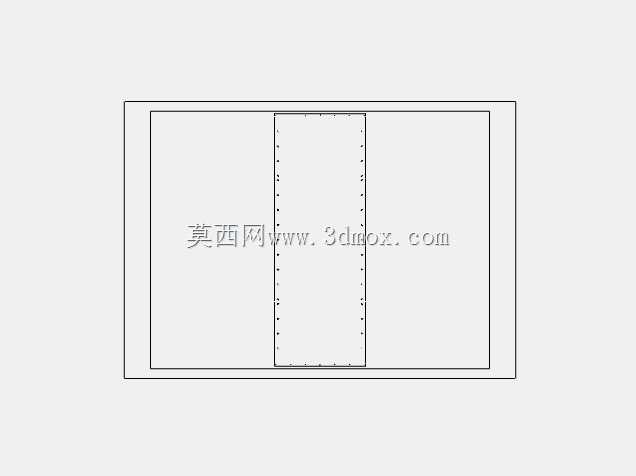

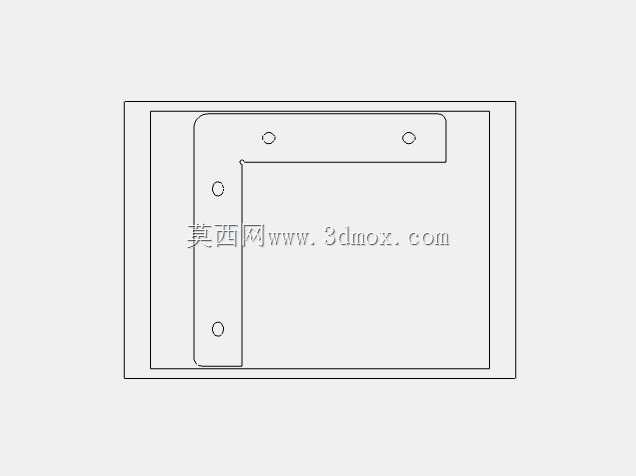

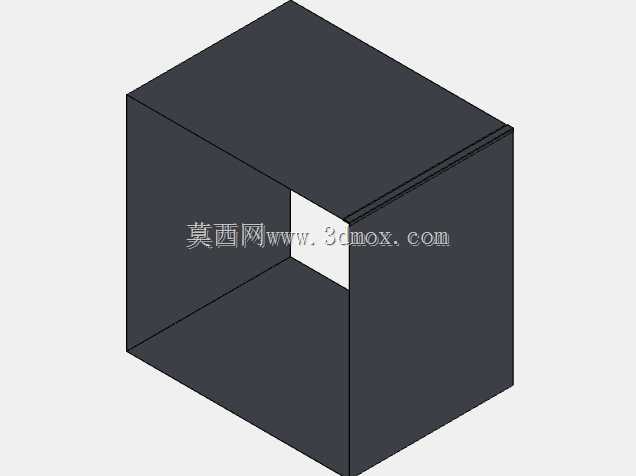

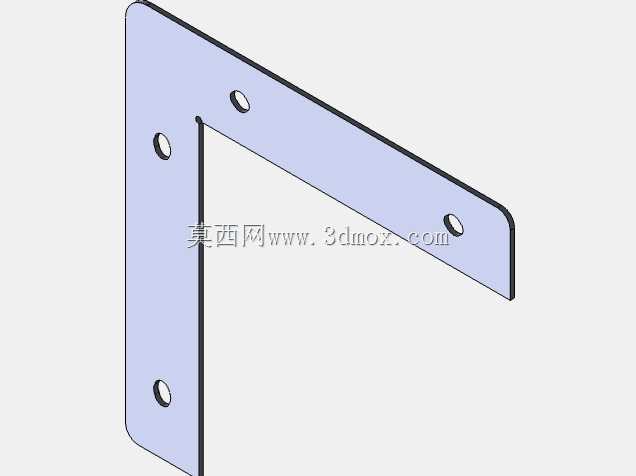

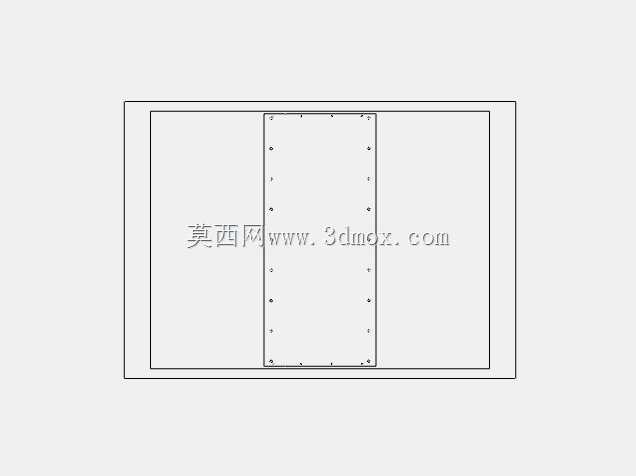

　　矩形段采用框架加面板的组装形式，边框采用等边角钢弯折成型，面板与边框之间采用折边咬合加密封胶条的固定方式，相邻的拱形段与矩形段之间通过法兰边框实现对接，法兰边上预留均匀分布的螺栓安装孔，安装时可直接通过螺栓锁紧，不需要现场二次打孔，能有效缩短现场安装的周期。从安装边界来看，拱形段的圆弧半径与矩形段的截面宽度保持一致，拼接处不存在截面突变，能减少风阻，避免风道内出现涡流积灰的问题，整体结构的外部轮廓规整，吊装时可直接通过矩形段的边框作为吊点受力位置，不需要额外焊接吊耳，拱形段的曲面结构能提升壳体的抗负压能力，在除尘系统负压运行的工况下，不会出现壳体吸瘪变形的问题。

　　在实际选型应用中，这款导管可直接对接同截面的矩形金属风道，也可通过变径接头对接圆形通风管道，咬合式的板材连接结构能适应一定的安装公差，现场施工时即使存在少量的对接偏差，也可通过法兰连接处的密封胶条补偿间隙，不需要对构件进行二次切割修改。结构设计时充分考虑了板材加工的工艺性，所有的弯折、咬合结构都可通过常规的钣金折弯设备、咬口机加工完成，不需要定制特殊的成型模具，适合小批量定制化的风道项目使用，壳体表面可根据使用场景做镀锌或喷塑处理，适配不同腐蚀等级的使用环境，在高湿度、多粉尘的车间通风场景中，光滑的内壁结构不容易积灰，日常维护只需要打开端部的检修口即可完成内部清灰作业，不需要拆解整段风道。
