轻钢建筑节点网格支撑结构设计

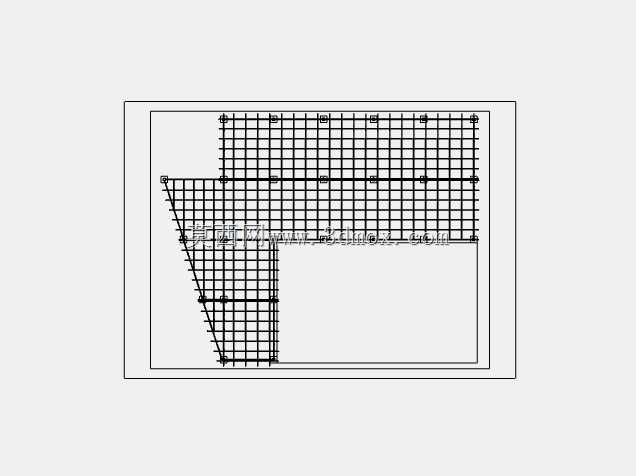

　　这套轻钢建筑网格支撑结构，主要应用于低层轻钢住宅、临时装配式工棚、小型工业附属用房的墙体与屋面受力体系搭建，在实际工程场景中，这类构件承担着传递屋面荷载、风荷载以及水平地震作用的核心作用，是轻钢建筑体系中保障整体结构刚度的关键组成部分。从设计思路来看，整个支撑采用等距网格排布方式，横向与纵向杆件的交点处做了节点强化处理，避免应力集中导致的杆件变形，斜向布置的拉结杆件则是为了抵消结构受水平力时产生的剪切变形，让整体框架在承受侧向推力时不会出现整体失稳的情况。实际使用过程中，这类网格支撑可以直接与轻钢龙骨主框架通过自攻螺钉或者抽芯铆钉完成连接，不需要额外焊接作业，适配装配式建筑快速施工的需求，能够大幅缩短现场安装的工期。

　　从安装边界来看，该支撑结构的外轮廓适配常规轻钢建筑的模数化尺寸，横向跨度适配常见的柱距规格，竖向高度匹配常规低层建筑的层高要求，安装时不需要对主框架做额外的裁切调整，构件的边缘预留了足够的连接余量，能够适配不同厚度的外墙围护板材安装，不会出现连接件外露或者围护板无法固定的问题。功能特性上，整个网格结构采用等截面轻钢杆件制作，自重较轻，不会给下部承重基础带来额外的荷载负担，同时网格的空隙可以直接填充保温隔音材料，不需要额外做空腔构造，兼顾了结构受力与建筑围护功能的整合。

　　在结构受力设计上，斜杆的倾斜角度经过受力验算，能够在耗材最少的前提下实现最大的抗侧刚度，避免了过度设计带来的材料浪费，杆件的排布间距也充分考虑了现场施工时的人员操作空间，安装人员可以直接在网格空隙间完成管线穿设、保温层铺设等后续工序，不需要额外预留操作洞口。这类支撑结构除了应用在新建轻钢建筑中，也可以用于老旧轻钢建筑的结构加固，当原有建筑的抗侧刚度不足时，可以直接在原有墙体外侧加装该网格支撑，不需要破坏原有围护结构，就能实现整体结构性能的提升。
