工业塑料加工冷却腔体结构设计

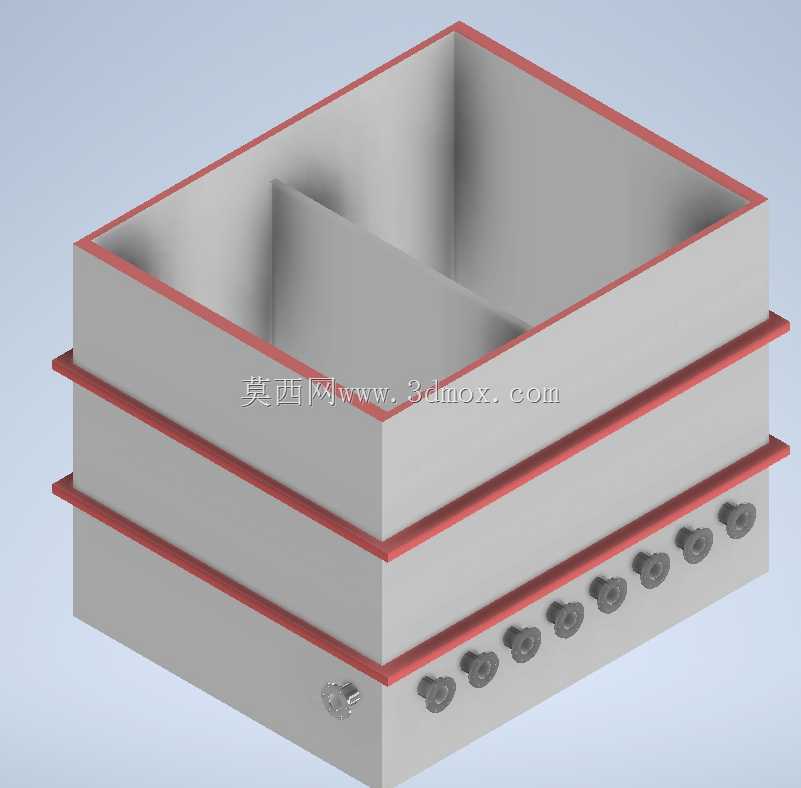

　　该结构为工业塑料加工工序配套的冷却腔体，主要应用于塑料挤出、注塑成型后的在线冷却工位，适配中小型塑料加工生产线的工位排布需求，可直接嵌入现有产线的冷却段，替代传统开放式冷却水槽，减少冷却介质飞溅与环境温湿度波动对加工精度的影响。从结构设计逻辑来看，整体采用长方体箱式分层布局，内部设置两层水平分隔板将腔体划分为三个独立功能区间，各区间通过侧壁预留的连通孔实现冷却介质的有序导流，避免介质在腔体内形成流动死区，保证各区域冷却效率均匀一致。

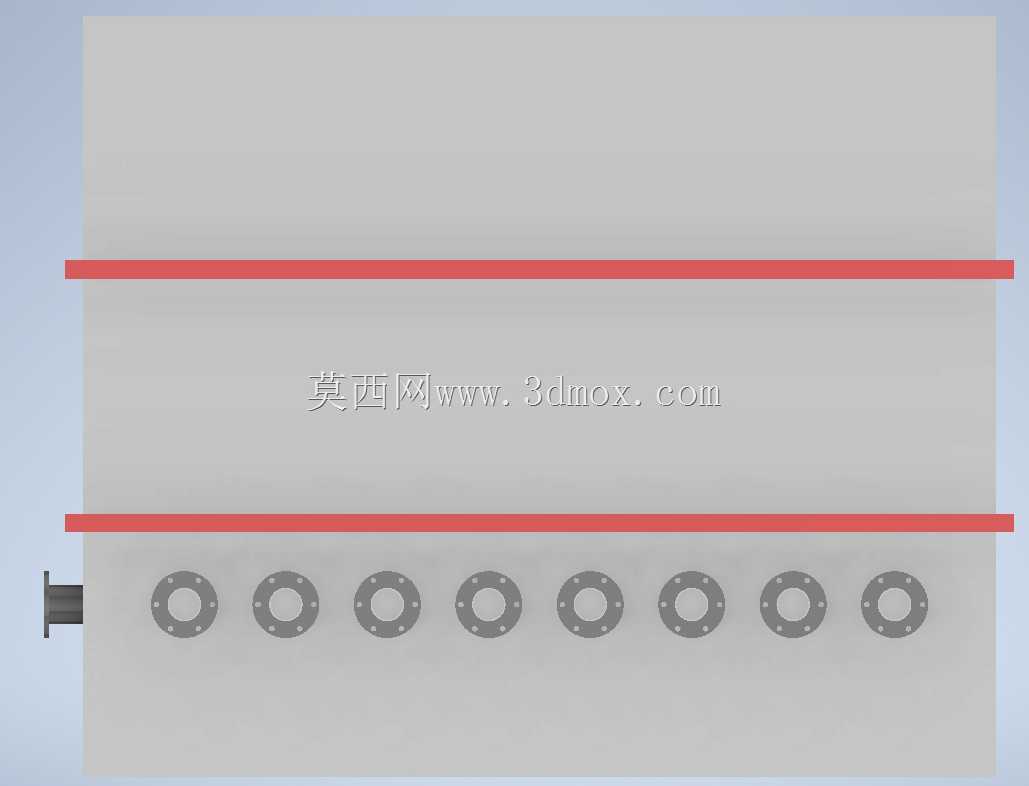

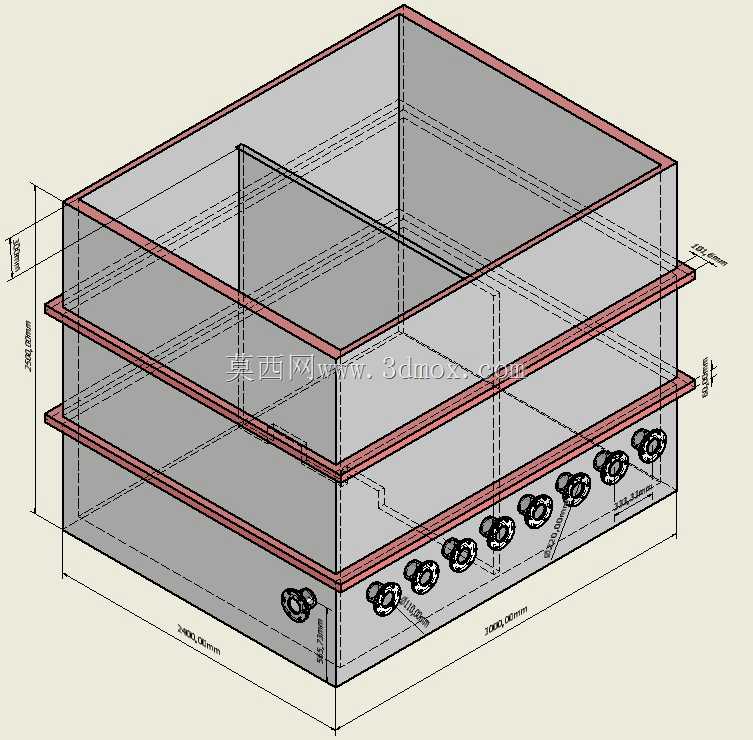

　　腔体侧壁沿长度方向等距布置多组介质接口，接口采用标准外螺纹结构，可直接对接工厂现有冷却循环管路，无需额外加工转换接头，接口的排布高度匹配分层结构的区间位置，可根据不同塑料原料的冷却工艺需求，单独控制各层区间的介质流量与温度，适配PP、PE、ABS等多种常用塑料的冷却参数要求。外形尺寸方面，整体长宽高比例适配常规产线的安装宽度，腔体底部预留安装固定孔位，可直接通过螺栓固定在产线支架上，安装边界预留足够的管路操作空间，侧壁与相邻设备的安全间距满足车间设备排布规范，无需对现有产线进行大规模改造即可完成安装。

　　结构设计阶段充分考虑塑料加工车间的使用环境，腔体边角做圆弧过渡处理，减少加工过程中塑料碎屑的堆积死角，便于日常清洁维护；侧壁与分隔板的壁厚经过强度校核，可承受冷却循环系统的常规工作压力，避免长期使用出现变形渗漏问题。分层结构的设计同时兼顾了不同规格塑料件的冷却需求，上层区间可放置尺寸较小的精密塑料制件，中层与下层可适配长度更长的挤出型材，各层的导流结构可引导冷却介质沿制件表面形成稳定的层流，避免湍流冲击导致未完全定型的塑料件产生形变，提升成品的尺寸合格率。腔体顶部采用敞口加可拆式盖板的设计，日常生产时可加盖板减少冷却介质的热量损耗与挥发，需要清理内部或调整导流结构时可快速拆卸盖板，操作便捷。
