光固化清洗用不锈钢沥水托盘结构

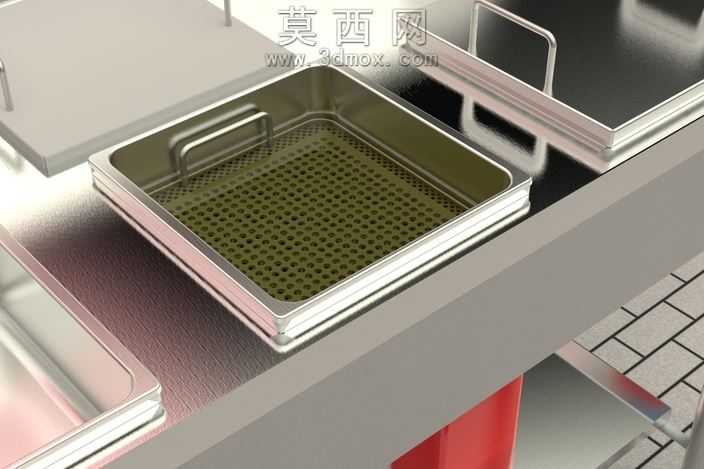

本模型为光固化树脂清洗工序专用的不锈钢沥水托盘结构，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循钣金加工工艺规范，对托盘的卷边、折弯、冲孔结构均做了工艺可行性校验，确保模型可直接对接钣金下料生产。模型主体为方形敞口槽体结构，槽体侧壁采用双层卷边设计，既提升了槽体整体结构刚性，避免薄壁钣金受力变形，也消除了锐边安全隐患，槽体底部为满布密集沥水孔的冲孔网板结构，沥水孔采用等距阵列排布，孔径与孔间距经过优化设计，既保证足够的沥水流通面积，避免清洗液残留，也保证网板的承重能力，可承载光固化打印完成的树脂工件重量。槽体两侧对称设计有U型一体式提手结构，提手与槽体侧壁采用一体化折弯成型，无额外焊接拼接结构，提升结构强度的同时简化加工工序，提手表面做了圆角打磨处理，提升握持搬运的舒适度。材质渲染方面，模型主体采用食品级304不锈钢材质，渲染时还原了不锈钢哑光磨砂的表面质感，对卷边、提手的高光反射细节做了精细化调整，底部沥水孔做了深度倒角处理，还原冲孔加工的真实断面效果，背景搭配的工业清洗工作台也做了对应的材质匹配，整体渲染效果贴近真实生产场景。设计思路上，该托盘针对光固化清洗工序的使用需求做了专属优化，槽体深度适配常规光固化打印件的尺寸，沥水孔孔径小于常规打印件的最小特征尺寸，避免小件掉落，整体结构可直接放入超声波清洗机中使用，也可单独作为沥水静置工装使用，槽体的边角均做了圆角过渡处理，无清洁死角，方便使用后的清洗维护，模型所有结构均为可编辑参数化特征，可根据实际使用需求调整槽体长宽高、沥水孔尺寸、提手规格等参数，适配不同规格的光固化清洗设备使用场景。
