2英寸外六角内丝螺纹接头结构设计

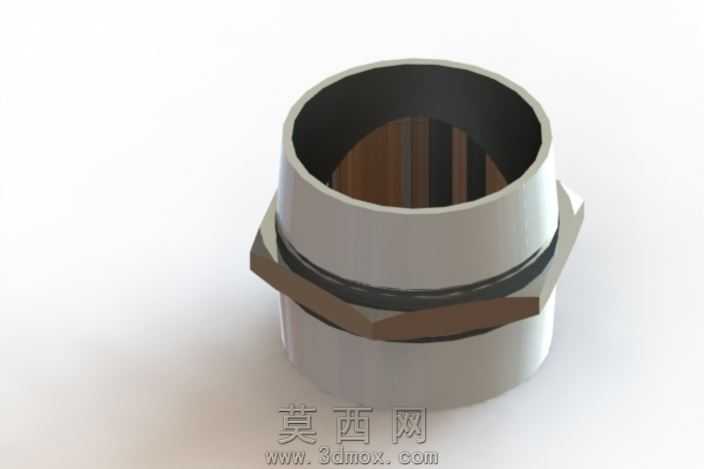

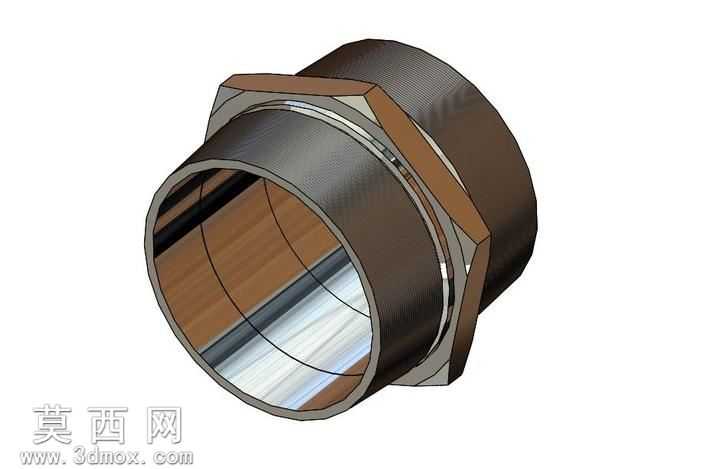

本作品为2英寸规格的螺纹接头三维建模设计，整体采用轴对称回转体结合六角驱动结构的组合造型，建模过程中先通过草图绘制接头的轴向截面轮廓，标注精准的内径、外径、壁厚以及螺纹段长度尺寸，利用旋转凸台命令生成接头的主体回转基体，随后在接头中部位置绘制六角形的外轮廓草图，通过拉伸凸台命令生成用于扳手夹持的六角驱动台，保证六角台的对边尺寸符合对应管径的通用工装夹持标准，方便安装时施加扭矩。建模阶段针对内螺纹部分，采用软件自带的螺纹线命令配合扫描切除特征，生成符合标准管螺纹参数的牙型结构，同时对螺纹首尾处添加收尾过渡结构，避免实际加工时出现螺纹烂牙的问题，也能提升螺纹连接时的导向顺畅度。材质设计上，接头主体赋予金属碳钢材质，调整材质的粗糙度参数模拟金属机加工后的哑光金属质感，六角台的端面部分添加轻微的倒角细节，去除锐边的同时也符合实际五金零件的加工工艺要求，内壁部分赋予光滑的金属抛光质感，还原管路接头内壁的光滑导流特性。结构设计上充分考虑接头的实际使用场景，六角台的位置设置在接头轴向的中部区域，既不会干扰两端螺纹的连接装配，也能在安装时提供足够的力臂支撑，接头两端的端口处均添加了微小的倒角结构，方便管路对接时的导向插入，同时避免端口锐边划伤密封件。整体建模严格遵循通用五金管路配件的尺寸规范，所有特征参数均参考对应规格的行业标准设定，模型的细节还原度高，既可以用于产品设计阶段的装配干涉校验，也可作为管路系统搭建的虚拟装配元件使用，渲染阶段采用柔和的环境光配合定向补光，清晰展现接头的内外结构层次、金属材质质感以及各部分的细节特征，直观呈现该螺纹接头的整体造型与结构特点。
