带双支座安装底座的支撑滚筒结构

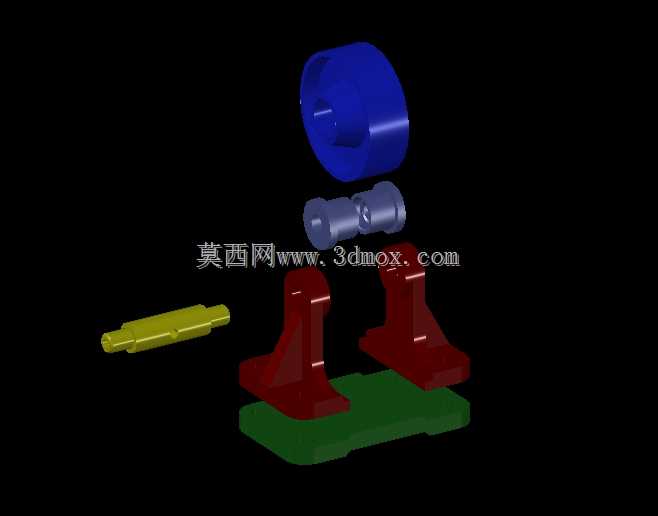

　　该支撑滚筒结构常见于物料输送、生产流水线配套的导向支撑工位，也可作为小型工装设备的转动承载部件使用，核心作用是为环形传动带、条状输送物料提供滚动支撑，降低运动过程中的摩擦阻力，同时约束运动部件的横向偏移量，保障传动或输送过程的运行稳定性。从结构组成来看，整体分为辊体、支撑轴、双侧安装支座、底部安装基板四个核心部分，辊体采用中空筒状结构设计，在保证整体结构刚度的前提下有效降低了自身重量，减少转动过程中的惯量，降低驱动端的负载损耗；辊体与支撑轴之间设置有转动配合结构，可保障辊体绕轴顺畅转动，轴端与支座采用定位配合结构，避免运行过程中出现轴体窜动问题。

　　双侧支座采用对称式L型结构设计，底部与安装基板通过紧固件连接，支座上部的轴孔位置做了局部加厚处理，提升轴孔部位的承载能力，可承受径向方向的持续载荷，避免长期运行出现轴孔变形、轴体卡滞的问题；底部安装基板为平板式结构，预留有对应安装孔位，可直接通过螺栓固定在设备机架的对应安装面上，安装时需保证双侧支座的轴孔同轴度公差控制在合理范围内，避免辊体转动过程中出现偏磨、异响等问题。设计过程中优先考虑了部件的拆装维护性，支座与基板、轴体与支座之间均采用可拆卸的连接方式，当辊体表面出现磨损后，可快速拆卸更换辊体部件，无需整体拆解整套结构，降低后期维护的时间成本。

　　辊体的外圆面做了光滑处理，可减少与接触部件之间的磨损，同时根据实际使用场景的不同，可在辊体外圆面包覆橡胶、聚氨酯等材质层，提升摩擦力或者满足耐腐蚀、耐磨的特殊工况需求。安装边界方面，底部基板的安装孔位按照标准机架的安装间距设计，可适配多数常规输送设备、工装设备的安装尺寸，整体结构的重心落在基板中心区域，运行过程中不会出现偏载晃动的问题；支撑轴的轴伸长度可根据实际安装需求做适配调整，满足不同宽度机架的安装要求。在实际选型应用时，可根据所需承载的载荷大小调整辊体的壁厚、支座的厚度以及轴径尺寸，针对重载工况可选用强度更高的金属材质制作核心受力部件，针对轻载高速工况可选用轻质合金材质降低整体重量，提升转动响应速度。该结构的转动部位预留有润滑加注空间，可定期加注润滑脂降低转动摩擦副的磨损，延长整体结构的使用寿命，适合在连续运行的生产工位长期使用。
