压力容器用弧形支撑马鞍鞍座结构设计

　　在石油化工、能源储运、轻工制药等领域的卧式承压设备布设场景中，鞍座作为直接承接筒体载荷、将设备荷载均匀传递至基础框架的核心支撑构件，其结构合理性直接决定整套承压设备运行的长期稳定性。这款马鞍式鞍座针对大直径卧式筒体的支撑需求设计，摒弃了传统平面支座易产生应力集中的缺陷，采用与筒体外径完全贴合的弧形承托面，从接触形式上降低筒体局部的接触压应力，避免长期承压工况下筒体局部出现凹陷变形或焊缝开裂问题。

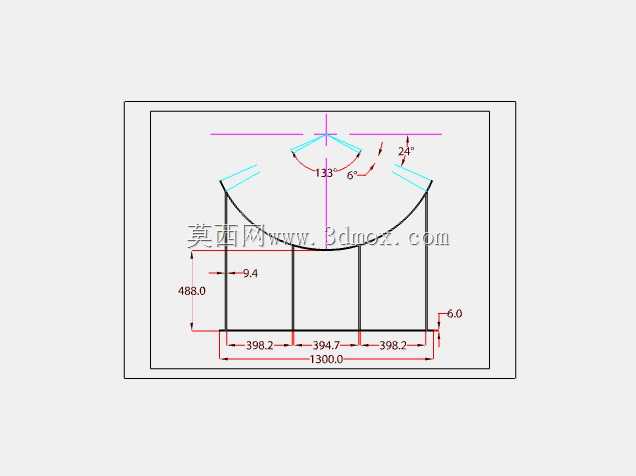

　　从结构尺寸来看，鞍座总宽度控制在1300mm，弧形承托面的总高度为488mm，承托面两侧设置24°的外张导向斜边，在筒体吊装就位时可起到自动导向对中的作用，降低现场安装的对位难度，承托面与筒体接触的边缘位置做了6°的倒角过渡，避免尖锐棱边与筒体壁面硬接触造成的防腐层破损或局部应力集中。鞍座的三个竖向支撑肋板沿宽度方向均匀排布，两侧肋板距端面距离为398.2mm，中间肋板位于宽度中心位置，肋板厚度设置为9.4mm，底部与基础连接的底板厚度为6mm，这种肋板排布方式可将弧形面承接的竖向载荷均匀拆分传递至底部安装面，避免单块肋板受力过载出现失稳变形。

　　设计过程中重点核算了鞍座的包角参数，最终选用133°的支撑包角，既保证足够的接触承托面积降低接触比压，又避免包角过大造成的材料浪费与安装空间占用，同时在弧形承托面与肋板的连接位置做了圆弧过渡处理，减少焊接应力集中点，提升结构的抗疲劳性能。实际应用中，这类鞍座通常成对布置在卧式筒体的两端支撑位置，安装时可在弧形承托面与筒体之间增设薄橡胶垫板，进一步补偿筒体加工的形位误差，同时起到一定的缓冲减震作用，适配带轻微振动的工况需求。底部底板预留的安装孔位可配合地脚螺栓实现与混凝土基础或钢制框架的刚性连接，保证设备运行过程中不会出现位移或倾覆。
