轧机减速机齿轮传动组结构设计

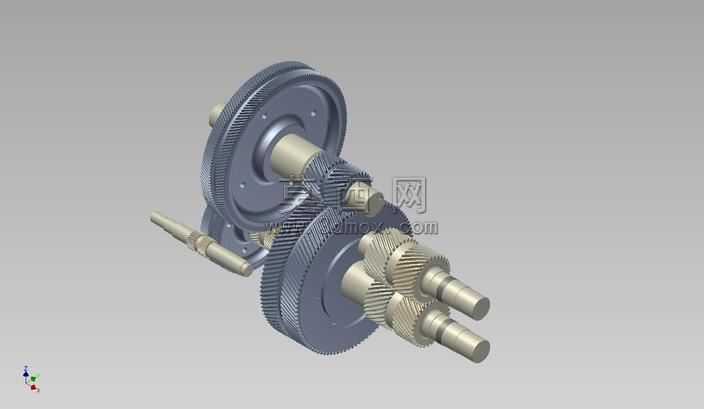

本作品为轧机配套减速机的齿轮传动组三维建模成果，建模过程严格遵循重载冶金设备的传动设计规范，首先依据轧机工况下的载荷参数、传动比要求完成各级齿轮的参数化建模，对斜齿圆柱齿轮的齿廓曲面采用渐开线方程精准生成，保证齿形啮合的理论精度，避免传动过程中出现干涉、卡滞问题。轴系部分按照阶梯轴的设计逻辑完成建模，对应不同轴段的装配需求设计了轴肩、键槽等定位结构，可实现齿轮、轴承等零件的精准轴向与周向定位。建模过程中对各级齿轮的中心距、啮合间隙进行了参数化校验，确保传动链的传动误差控制在合理区间，适配轧机低速重载、冲击载荷大的运行特性。材质渲染阶段，针对齿轮零件采用合金结构钢的材质表现，还原调质处理后零件的金属质感，对轴类零件区分加工面与非加工面的材质差异，清晰呈现不同加工工序的表面特征。整体装配结构采用分级装配逻辑，先完成单根轴上的齿轮、定位套等零件的子装配，再进行各级传动轴的总装，完整还原减速机内部的动力传递路径：动力从输入轴传入，经过多级斜齿轮的减速增扭后从输出轴传出，可直观展示各级齿轮的啮合状态、传动比分配逻辑。设计过程中充分考虑了轧机减速机的维护需求，对易损的齿轮与轴的更换结构做了清晰的结构呈现，装配关系符合实际设备的拆装流程，可用于减速机的结构教学、维护培训以及后续的有限元分析、动力学仿真的基础模型，也可为同类型重载减速机的齿轮传动设计提供参考。
