正时皮带驱动滚珠丝杠螺母结构设计

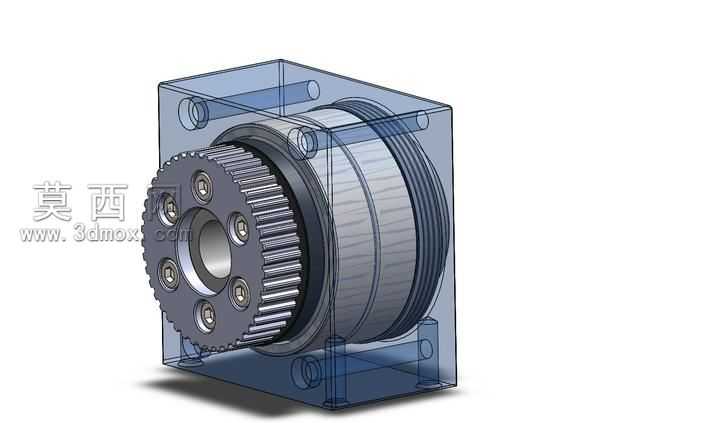

本作品为正时皮带驱动的滚珠丝杠螺母集成组件，采用三维参数化建模方式完成整体结构设计，建模过程中对各配合零件的尺寸公差、装配关系进行了严谨的参数约束，确保所有部件可实现无干涉装配。模型整体采用模块化设计思路，将同步带轮、滚珠螺母主体、安装基座、密封端盖等结构整合为一体化单元，外部安装座采用半透明工程塑料材质渲染，直观展现内部传动结构的布局逻辑，同步带轮采用金属质感的深灰色钢材材质，轮齿部分做了精细化的齿形建模，保证与正时皮带的啮合精度匹配。滚珠螺母内部的循环滚道、滚珠排布结构均按照标准滚珠丝杠副的传动原理进行还原，建模时对滚道的曲率、滚珠的直径与间隙做了合理设置，可直观呈现丝杠转动时螺母直线运动的传动逻辑。组件的安装基座预留了标准的安装定位孔，方便与外部设备的机架进行装配固定，端盖部分设置了密封槽结构，可适配密封圈实现内部润滑脂的密封存储，避免传动过程中粉尘进入滚道影响使用寿命。设计过程中充分考虑了正时皮带传动的消隙特性，将同步带轮与滚珠螺母同轴固定，通过皮带传动的方式将动力输入至螺母，相比直接驱动的方式可有效降低传动冲击，提升进给过程的平稳性，同时同步带的传动比可根据实际需求进行调整，适配不同的进给速度要求。渲染阶段采用了工作室级别的光照设置，通过半透明材质的折射效果清晰展现内部结构的层次关系，金属部件的反光、倒角细节均做了精细化处理，整体模型既可以用于机械原理的教学演示，也可作为自动化进给设备的设计参考组件，帮助工程师快速完成进给单元的选型与结构适配。
