20x20规格工业铝挤型材结构设计

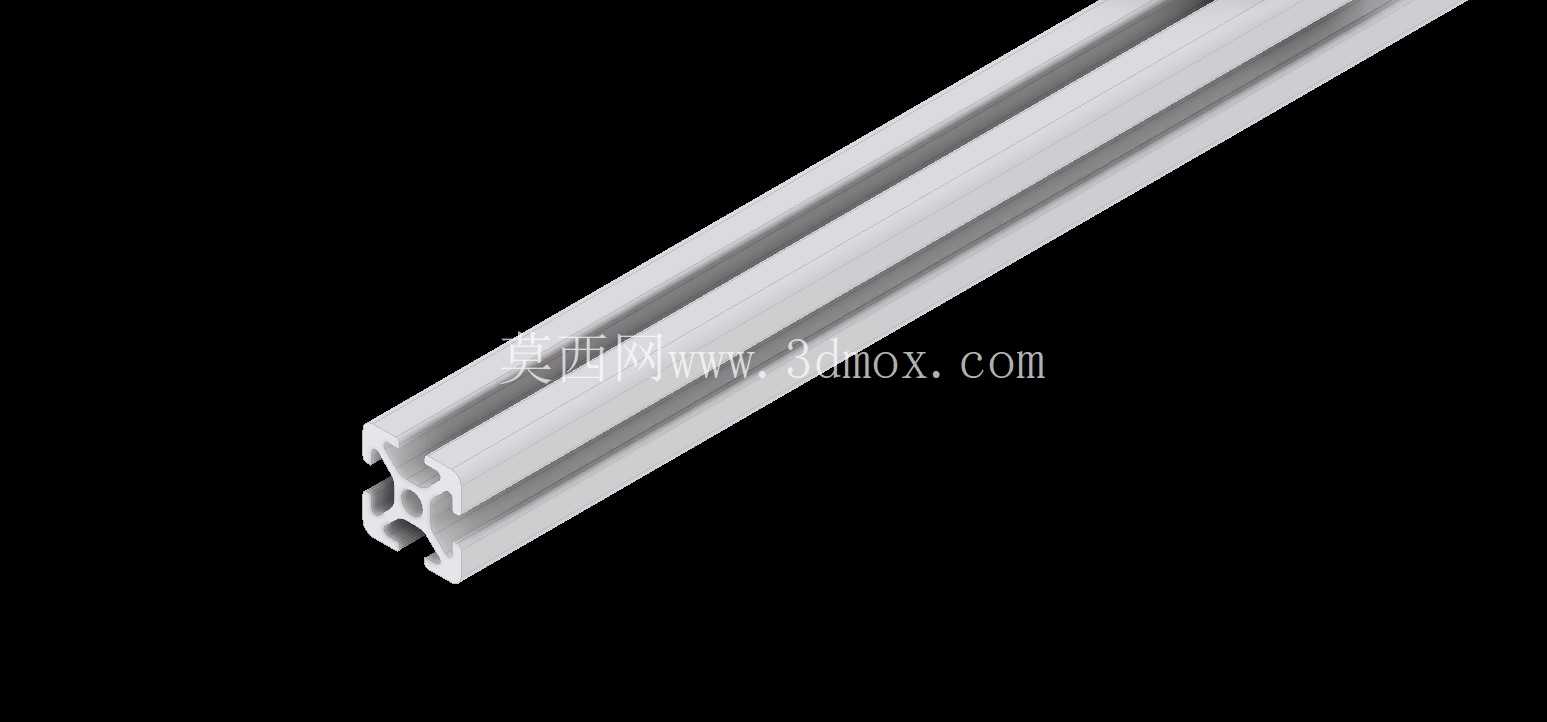

　　这款20x20截面的铝挤型材，是轻型工业机架搭建场景里的基础构件，日常在桌面级小型自动化测试台架、实验室仪器安装支架、电子产线小型接驳工位的护栏框架里应用极广，相比同截面的钢制方管，它的自重仅为钢材的三分之一，却能满足垂直方向每米0.8kN的静载承重需求，适配多数轻型工装的安装承重要求。从截面结构来看，型材四个端面均设计有标准T型槽道，槽口宽度适配M5规格的T型螺栓，安装时不需要提前在型材上打孔攻丝，只需要将螺栓头滑入槽道内，调整到对应安装位置锁紧螺母即可完成构件固定，能大幅缩短现场组装的工时，后期调整工位布局时也能随意拆解重组，不会像焊接机架那样出现改动即报废的问题。

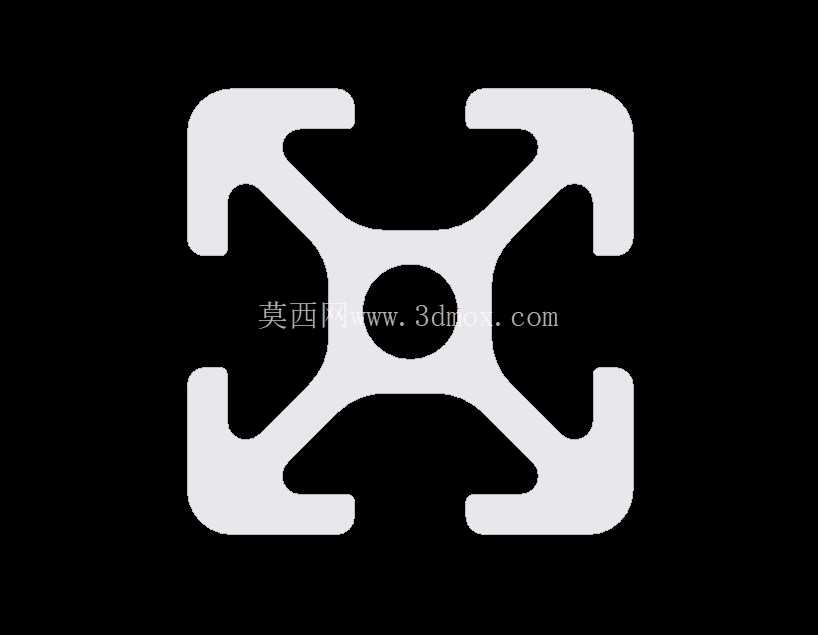

　　型材的截面壁厚控制在1.5mm，既保证了槽道位置的连接强度，避免锁紧螺栓时出现槽口变形滑牙的问题，也尽可能控制了材料成本，四个边角做了R1.2的圆角处理，不会像直角方管那样在安装调试时划伤操作人员的手臂，表面做了银白阳极氧化处理，日常在车间环境下使用不会出现氧化锈蚀的问题，表面硬度也能达到HV200以上，普通的工具磕碰不容易留下明显划痕。在安装边界上，这款型材的单根标准长度为6米，现场使用时可以根据实际框架尺寸用专用铝材切割机裁切，裁切端面不需要做额外的防锈处理，两根型材垂直连接时，可以配套对应的角槽连接件或者直角角码，连接后相邻型材的端面缝隙可以控制在0.2mm以内，不会出现框架歪斜的问题；如果需要在型材上安装亚克力门板、钣金封板，只需要在槽道内嵌入对应的封条或者弹性螺母，就能直接固定面板，不需要额外做焊接或者打孔作业。

　　在实际设备选型过程中，这类20规格的铝型材通常不会用在主承重梁位置，更多是作为设备的外围护框架、小型传感器的安装支架、走线槽的固定载体来使用，搭配对应的端盖、脚轮、调节脚座等配件，可以快速搭建出不同功能的小型工装架，相比采用方管焊接的结构，整体的装配精度更容易控制，外观也更整洁，后期维护改造的灵活度更高。设计这类型材的三维模型时，需要重点注意槽道的尺寸公差，槽道内部的卡口宽度要控制在±0.1mm的公差范围内，否则配套的T型螺栓会出现滑入卡顿或者锁紧后间隙过大的问题，型材中心的空腔尺寸也要和配套的内置连接件尺寸匹配，保证两根型材对接时的同轴度误差在允许范围内。
